Diseño estructural del camión barredor de limpieza HOWO

Los camiones barredores HOWO son equipos especializados esenciales para las operaciones de saneamiento modernas, ya que integran barrido, aspiración, lavado a alta presión y limpieza de superficies viales. Pueden realizar múltiples tareas en una sola operación, incluyendo la recogida de basura en las calles, la supresión de polvo y la limpieza de bordillos. Suprimen eficazmente el polvo de las calles, mejoran la calidad del aire y contribuyen a un saneamiento más uniforme y eficiente, así como a la gestión ambiental a largo plazo de las ciudades.

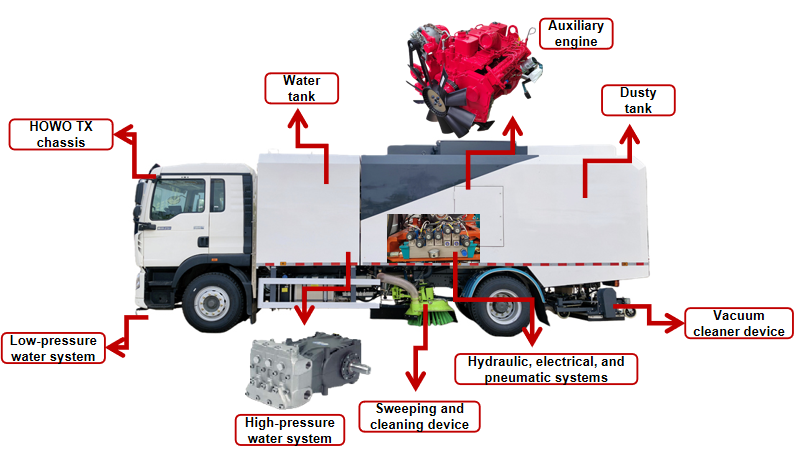

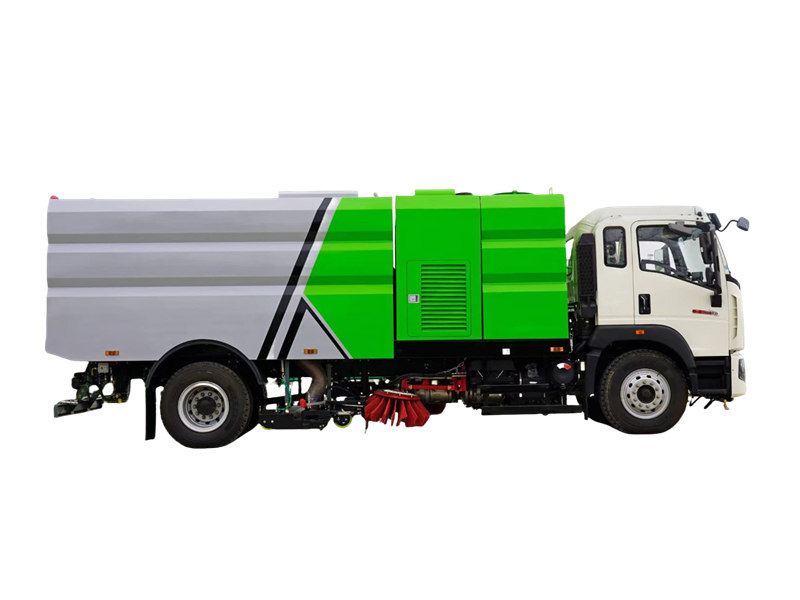

⇒ Diagrama de la disposición general del vehículo:

El diagrama de distribución del camión barredor HOWO muestra que la superestructura consta de una carrocería, una plataforma de chasis, un dispositivo de barrido y lavado, un sistema de recolección de polvo, un sistema de potencia, un sistema de agua a alta presión, un sistema de agua a baja presión, un sistema de rociado, un sistema hidráulico, un sistema eléctrico y un sistema de aire comprimido. El dispositivo de trabajo adopta una disposición central de dos discos de barrido, una boquilla de succión ancha central y una barra rociadora en forma de V.

1. Optimización de la disposición del conjunto del tanque:

● Los depósitos de agua limpia están ubicados de forma independiente delante del sistema eléctrico, lo que reduce el impacto del ruido del sistema eléctrico y la radiación electromagnética en la cabina.

● Otra parte del depósito de agua limpia está integrada en el contenedor de basura, lo que mejora la utilización del espacio y aumenta el volumen del contenedor de basura a 6 m³ y el del depósito de agua a 5 m³.

● En el interior del cubo de basura se han instalado boquillas de alto caudal y alta presión para un enjuague rápido y una autolimpieza eficaz.

● Tanto el depósito de agua limpia como el contenedor de basura están fabricados en acero inoxidable, lo que ofrece una excelente resistencia a la corrosión y prolonga la vida útil de los componentes estructurales.

● El diseño de curvatura triangular y el borde plegado en la parte superior evitan los ángulos agudos, lo que da como resultado una apariencia general novedosa y sofisticada.

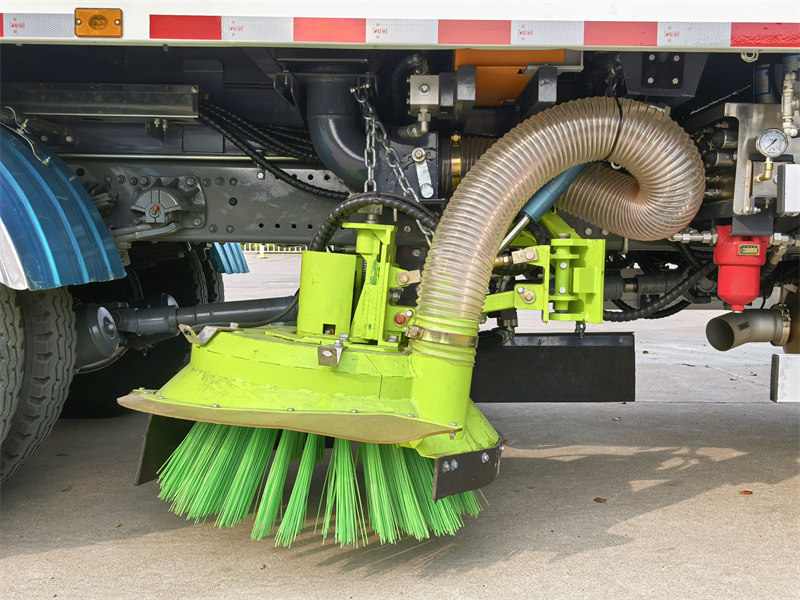

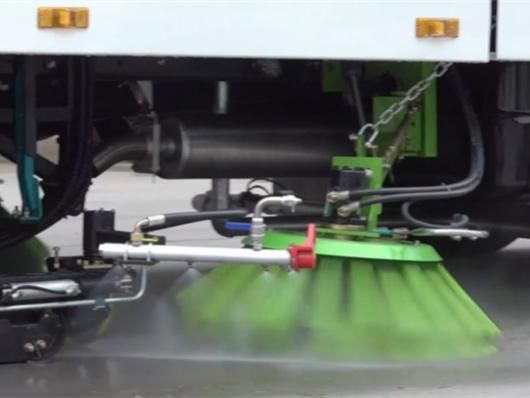

2. Dispositivo de barrido con control adaptativo:

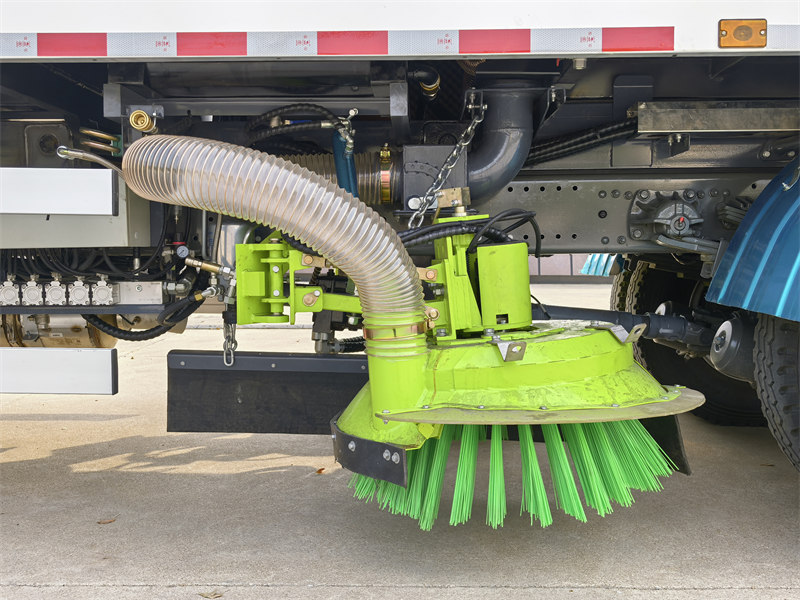

● Diseño para evitar colisiones: Los discos de barrido izquierdo y derecho, así como la estructura de la barra rociadora, cuentan con funciones automáticas de protección y reinicio para evitar obstáculos, lo que permite evitar automáticamente obstáculos robustos.

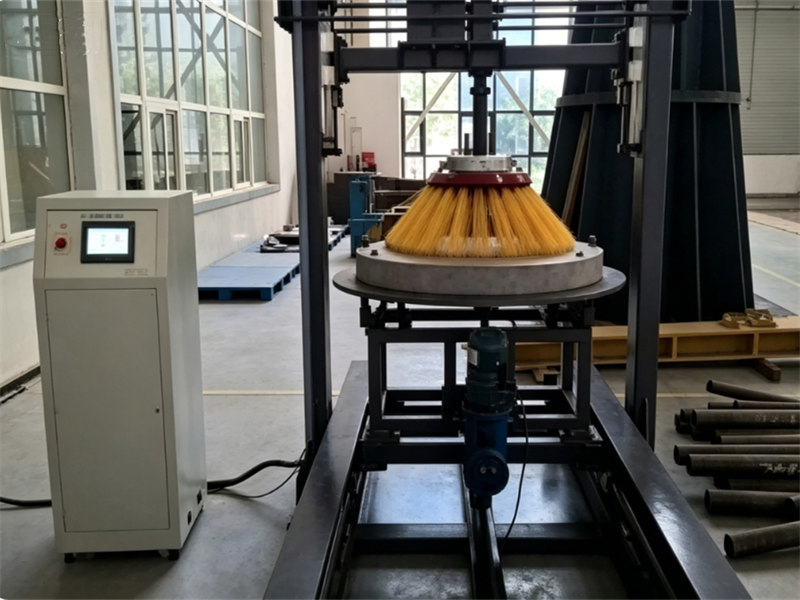

● Cepillos de alta resistencia al desgaste: Mediante el ajuste de las proporciones de polipropileno, materias primas de polietileno, cargas inorgánicas y sus aditivos, se diseñó y desarrolló una fórmula de cerdas con excelente resistencia a la fricción y al desgaste.

Simultáneamente, se realizaron pruebas de rendimiento en cada fórmula experimental. Las cerdas del cepillo a base de nailon mostraron un aumento del 100 % en su vida útil, reduciendo los costos operativos para el usuario en un 50 %.

3. Dispositivo de recolección de polvo de alta eficiencia:

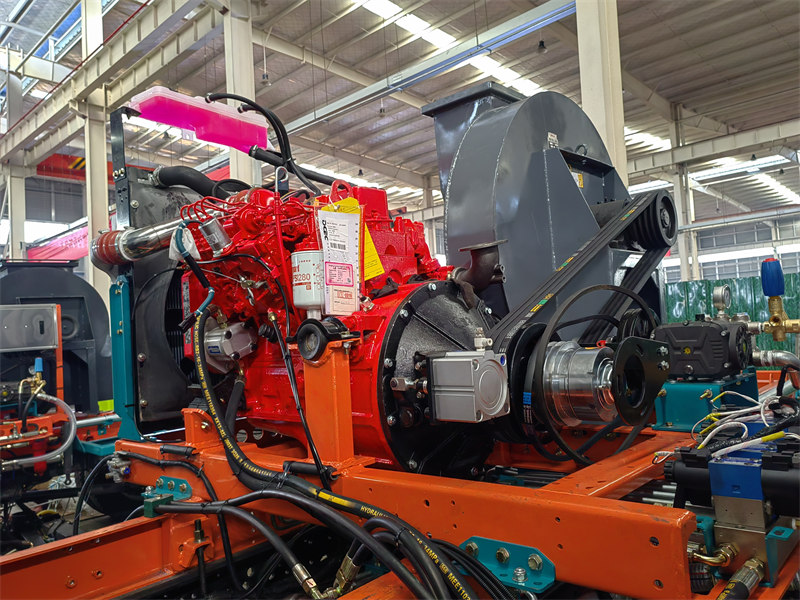

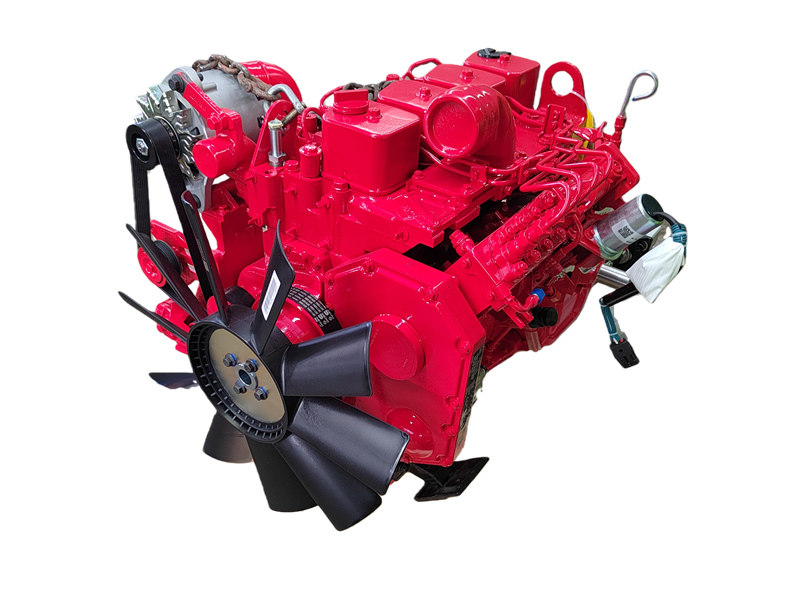

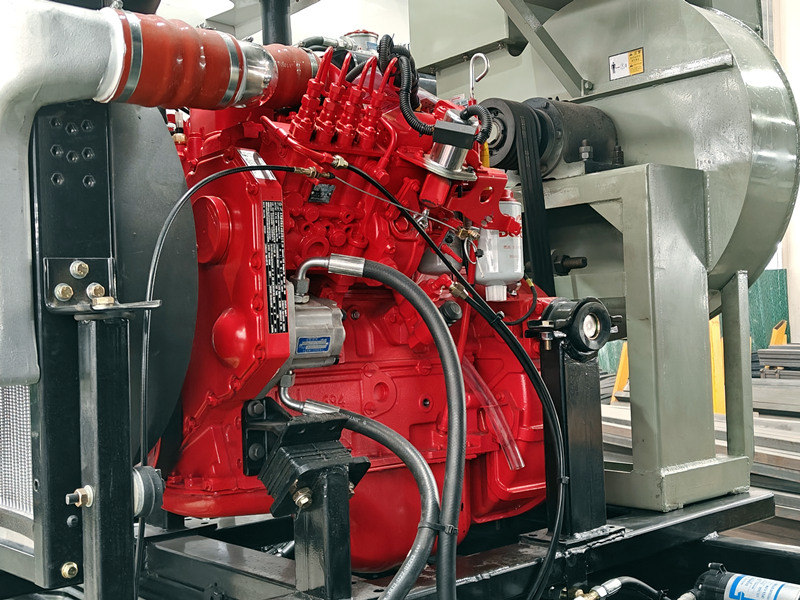

● Fuente de energía principal, motor auxiliar:

El sistema de conductos de aire es la base del sistema de transporte neumático de la barredora. Consta de tres partes principales: la boquilla de succión, el conducto de la carcasa y el ventilador, que determinan la potencia de succión de los residuos.

● Ventosa de alta eficiencia:

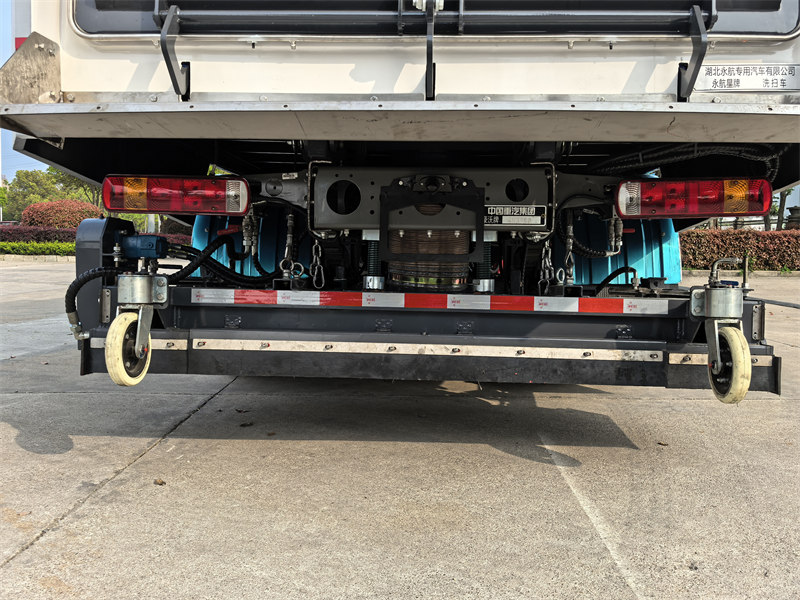

♦ El dispositivo de recogida de polvo está situado delante del eje trasero del vehículo y emplea una boquilla de succión flotante con una estructura de doble conducto de aire.

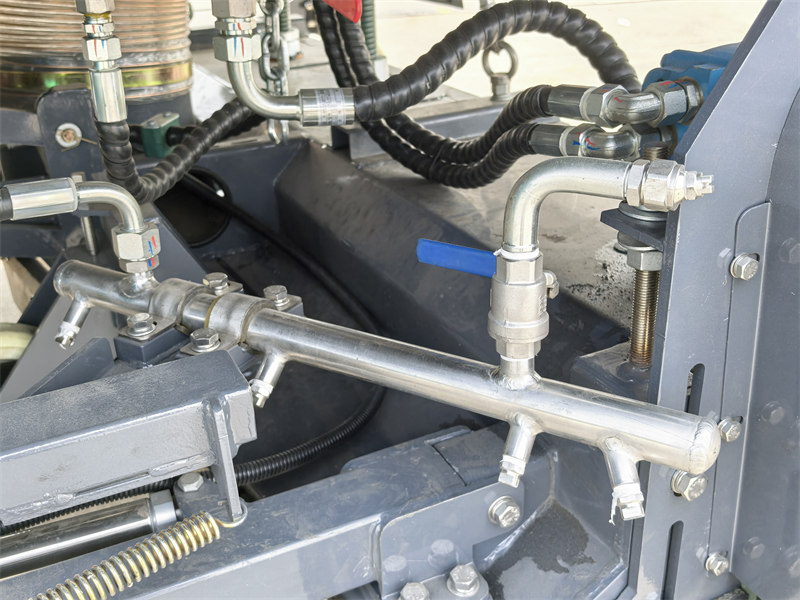

♦ Tiene una amplia anchura de succión e integra internamente una barra rociadora de agua a alta presión, con barras rociadoras de agua a izquierda y derecha en ambos lados.

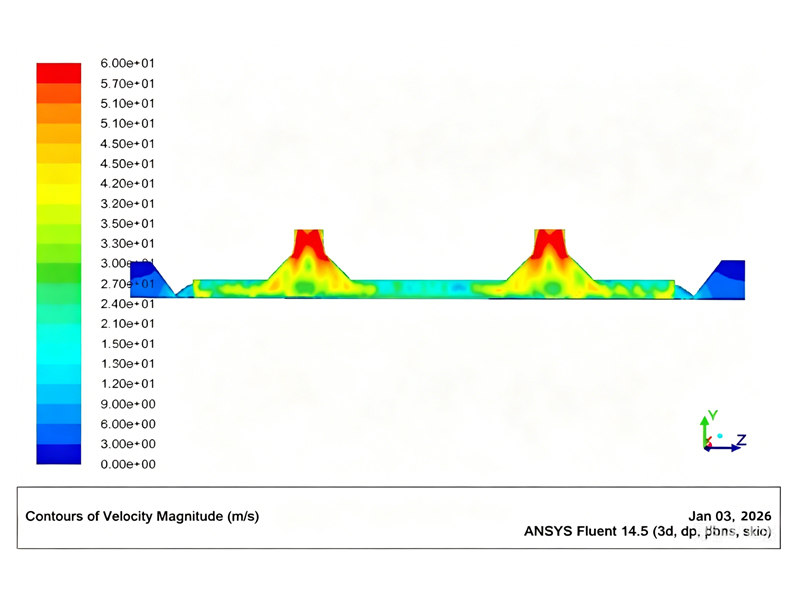

♦ Gracias a la optimización del flujo de aire y la estructura de la boquilla de succión, se mejora la capacidad de aspiración, lo que resulta en una fuerte succión y una eficiencia de limpieza del 98%.

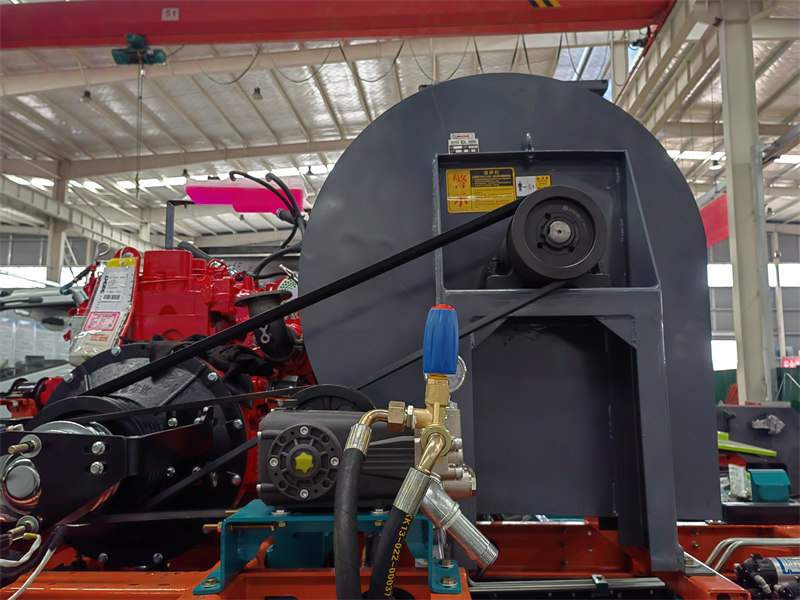

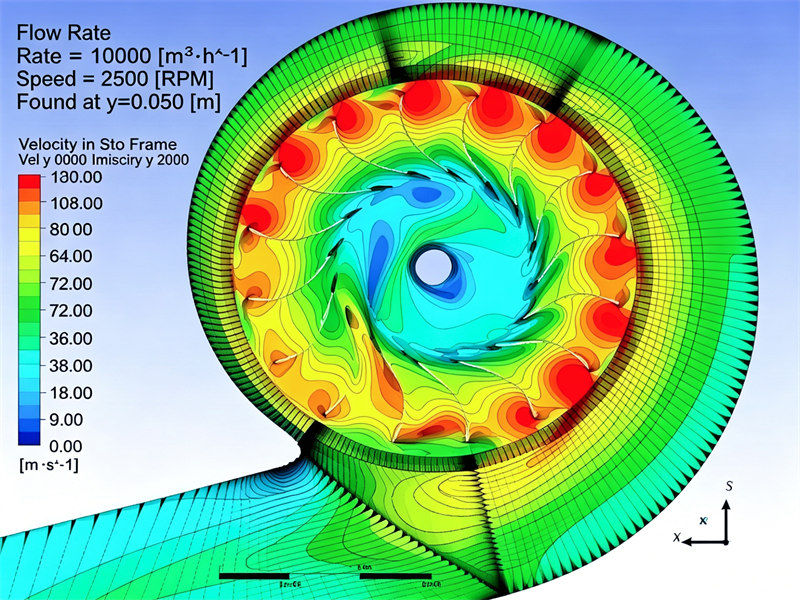

● Ventilador centrífugo:

♦ Mediante un ventilador centrífugo de alta presión de diseño propio, el caudal máximo de aire alcanza los 12000 m³/h.

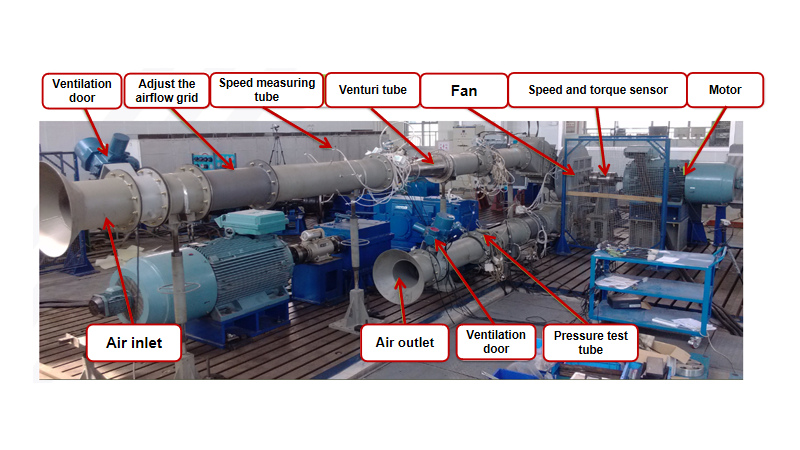

♦ El ventilador ofrece una alta presión total y una alta eficiencia, aumentando la eficiencia mecánica en más de un 15 % y la presión del aire en un 25 %.

♦ Las cuchillas están fabricadas con un acero especial, y su forma única las hace extremadamente resistentes al desgaste.

4. Sistema de agua a alta presión seguro y fiable:

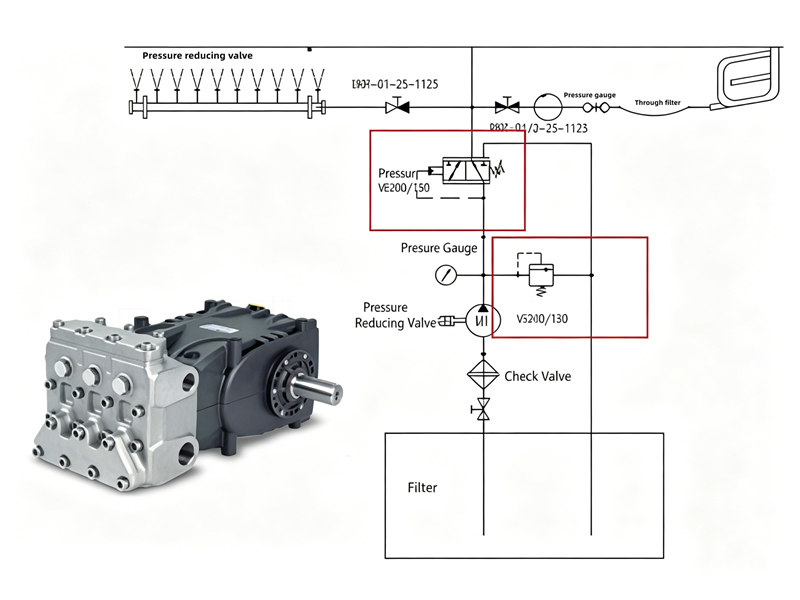

● El sistema de agua a alta presión cuenta con doble protección contra sobrepresión:

♦ El primer nivel de protección se consigue mediante una válvula de descarga, ajustada a 5 MPa.

♦ El segundo nivel de protección se logra mediante una válvula de alivio de presión, ajustada a 7 MPa.

Cuando la pistola pulverizadora manual cambia bruscamente del modo de pulverización al modo cerrado, la presión del sistema aumenta repentinamente. Es posible que la válvula de descarga no tenga tiempo de reaccionar, momento en el que la válvula de seguridad se abre instantáneamente, garantizando un funcionamiento más seguro y fiable de la bomba de agua y demás componentes del sistema.

● Función de limpieza neumática de tuberías:

♦ El sistema de agua a alta presión está equipado con una interfaz de conexión rápida para un dispositivo de soplado de agua anticongelante, que evita que los componentes del sistema de agua se congelen a bajas temperaturas invernales.

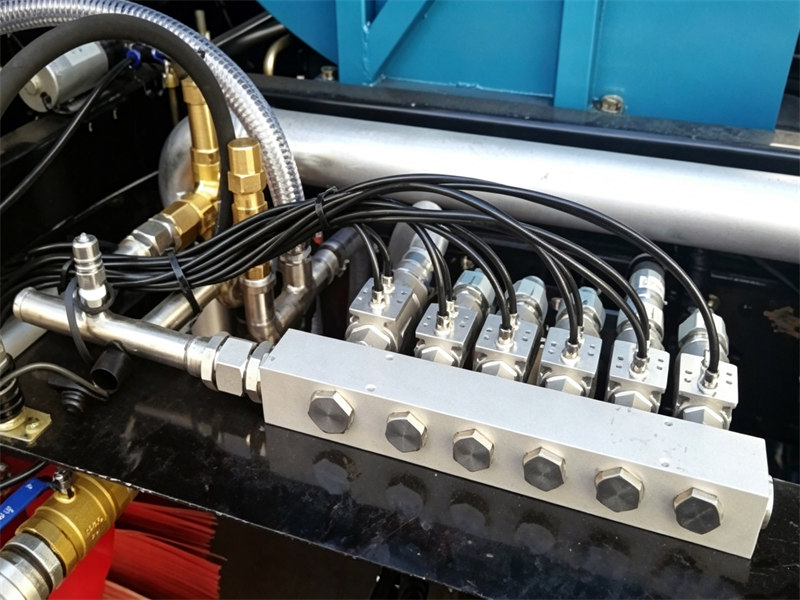

♦ La válvula de distribución de agua a alta presión utiliza un conjunto de válvula de agua neumática integrada, que es fácil de mantener y altamente fiable.

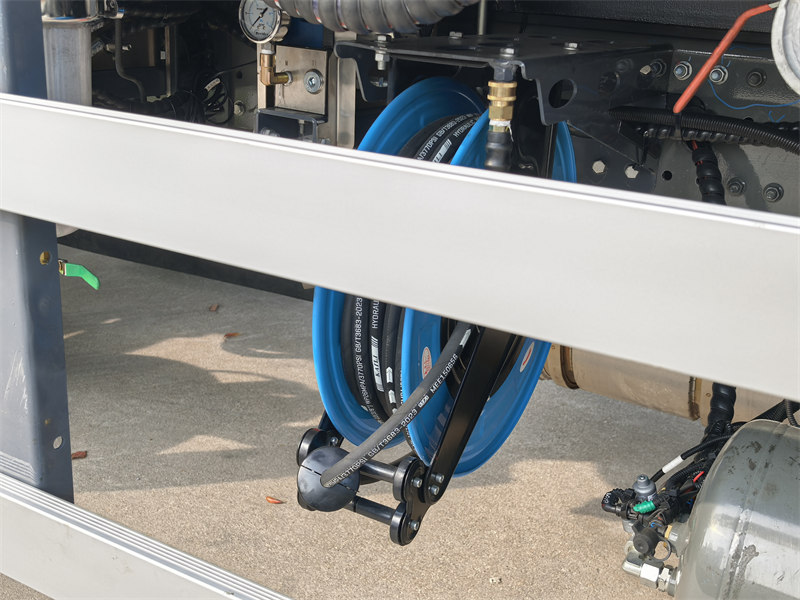

♦ Equipada con un carrete de manguera automático y una pistola de agua a alta presión, puede realizar limpiezas específicas y mantenimiento de vehículos.

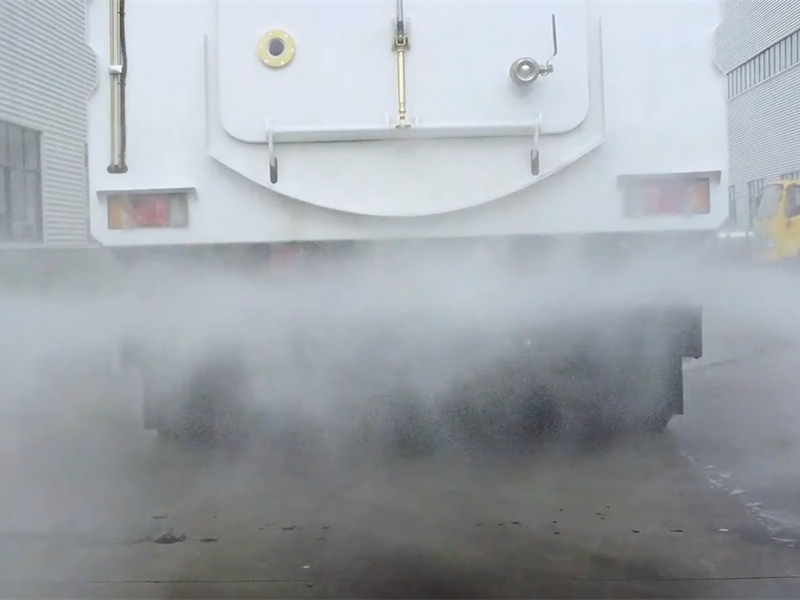

♦ En la parte trasera del vehículo se ha instalado un sistema de pulverización para la supresión del polvo.
