Grúas montadas sobre camión fiables: componentes y mano de obra de precisión.

Muchos compradores de grúas montadas sobre camión solo comparan el tonelaje y el precio, pero a menudo pasan por alto un factor crucial. Una grúa eleva cargas pesadas de miles de kilos; cada operación de elevación, extensión y giro pone a prueba la precisión y la calidad de fabricación.

Si los componentes estructurales presentan desviaciones en el mecanizado, la resistencia de la soldadura es insuficiente o la calidad de los racores hidráulicos varía considerablemente, pueden surgir problemas menores como atascos en el mecanismo telescópico de la pluma y deriva de la carga. Peor aún, pueden producirse deformaciones estructurales y agrietamiento de los componentes, lo que genera graves riesgos para la seguridad.

Una grúa fiable nunca es un simple ensamblaje de planchas de acero y piezas de repuesto. Se construye siguiendo estándares rigurosos a lo largo de toda la cadena de producción: corte, doblado y mecanizado de planchas, soldadura robótica, selección del sistema hidráulico y recubrimiento de superficies.

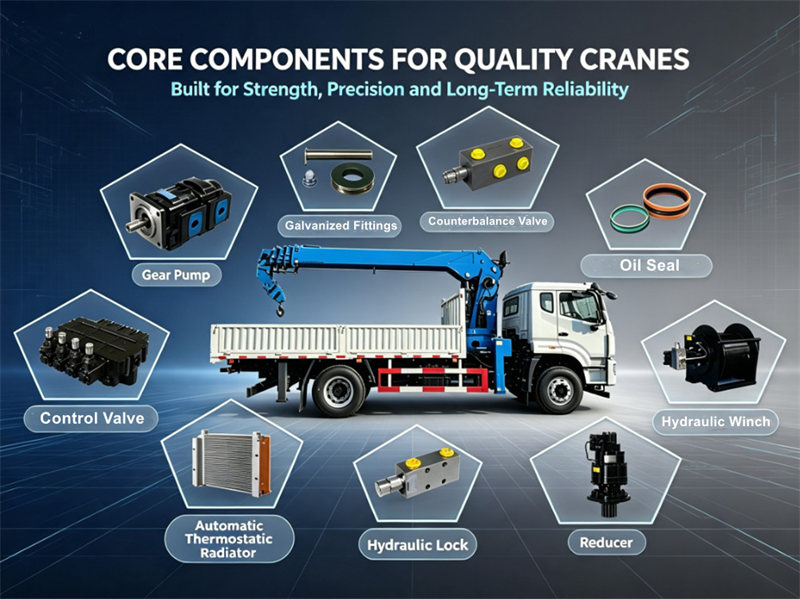

⚙ Suministro de componentes básicos para grúas:

▣ Bomba de engranajes:

Utilizamos bombas de engranajes hidráulicas de marcas chinas reconocidas. Esta bomba de engranajes de doble hierro fundido cuenta con una construcción de placas laterales, compensación de holgura axial flotante patentada y tecnología de equilibrio radial, además de cojinetes autolubricantes DU. Ofrece alta eficiencia volumétrica, alta presión de trabajo, gran resistencia a las vibraciones, excelente tolerancia a altas temperaturas y una vida útil prolongada.

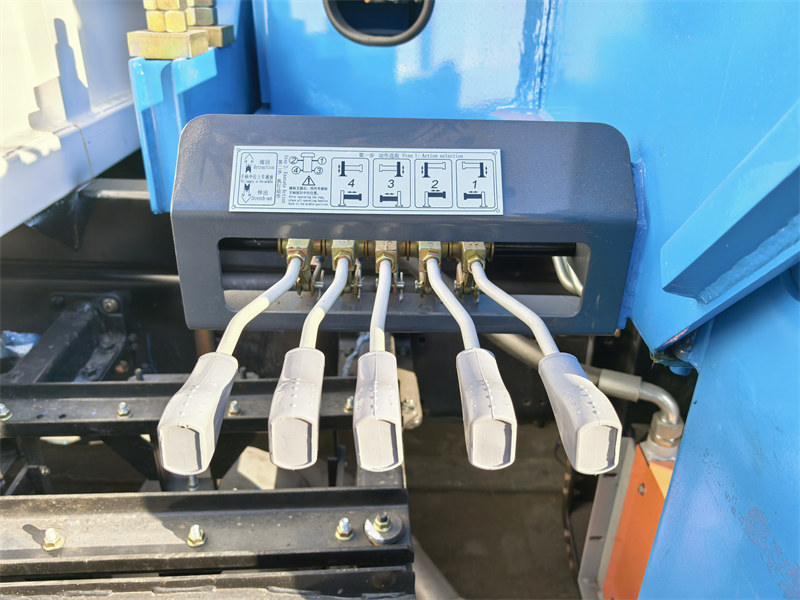

▣ Válvula de control:

Suministrado por un fabricante chino de renombre especializado en controladores de movimiento, controles de accionamiento, componentes hidráulicos e investigación y aplicación de materiales metálicos. Garantiza un control de movimiento preciso y un rendimiento estable y fiable de la grúa durante un funcionamiento prolongado, ajustando dinámicamente la potencia de salida según las necesidades de carga.

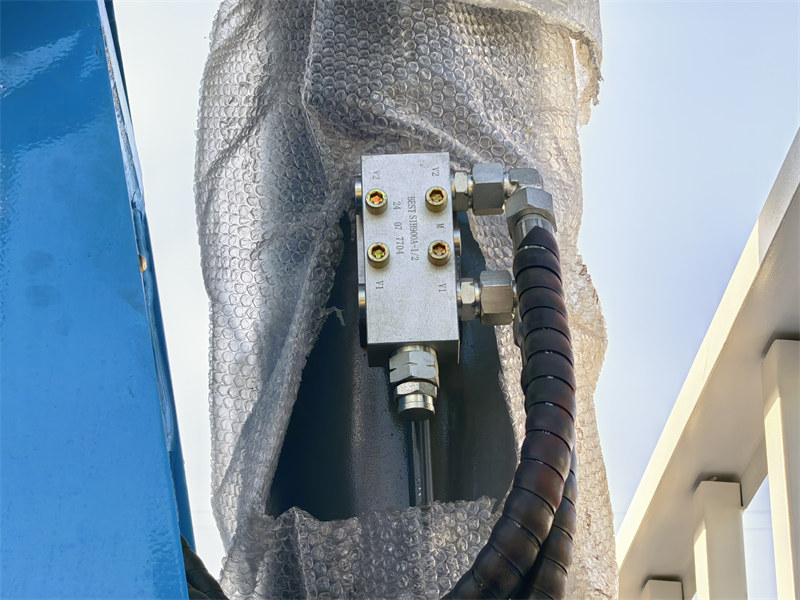

▣ Bloqueo hidráulico:

Procedente de uno de los principales fabricantes chinos de componentes y maquinaria hidráulica. Como proveedor estratégico clave para importantes empresas nacionales como XCMG y Lovol, el proveedor ha obtenido las certificaciones ISO9001, ISO14001, OHSAS18001 y CE de la UE, ofreciendo soluciones integrales para sistemas de potencia hidráulica.

▣ Cabrestante hidráulico:

1.El tambor adopta una construcción soldada, lo que ofrece una alta resistencia y una adaptabilidad flexible a las diversas necesidades de los clientes.

2.Los muelles de freno utilizan muelles de disco alemanes importados, fabricados mediante procesos avanzados.

3. El tratamiento térmico emplea austemperado (templado bainítico) para lograr una microestructura uniforme y un rendimiento constante. Los resortes presentan alta resistencia, buena tenacidad y una excelente resistencia al agrietamiento; la estructura interna de bainita proporciona una mayor vida útil. El equipo de troquelado de precisión garantiza una exactitud dimensional superior y una alta calidad del producto.

4. Los engranajes están fabricados en acero 20CrMnTi tratado mediante carbonitruración y temple para lograr alta resistencia y buena tenacidad. Los sellos para frenos hidráulicos son suministrados por Hansheng, lo que garantiza un rendimiento fiable y una larga vida útil. Está equipado con un sistema de reducción planetaria NGB que ofrece una distribución de carga uniforme y una alta capacidad de carga.

▣ Accesorios galvanizados:

Los accesorios auxiliares de la grúa se han mejorado con piezas galvanizadas, lo que aumenta considerablemente su resistencia a la corrosión y al óxido, y prolonga su vida útil. Las superficies galvanizadas presentan acabados uniformes, brillantes y limpios, sin manchas de óxido ni goteos, lo que mejora el aspecto general de la grúa.

▣ Retenes de aceite importados:

Los cilindros incorporan tecnología de sellado avanzada y juntas de aceite Hallite de alto rendimiento importadas del Reino Unido, lo que proporciona un excelente efecto de sellado, un funcionamiento estable y una larga vida útil.

▣ Válvula de contrapeso:

Logra un bloqueo eficaz contra microfugas durante la sujeción de cargas pesadas y el izamiento de cargas suspendidas. Evita el hundimiento lento y la deriva involuntaria de las plumas principal y secundaria. La pluma se eleva y desciende suavemente, sin sacudidas ni vibraciones, con bajo riesgo de fugas internas, fugas de aceite y velocidad de movimiento errática.

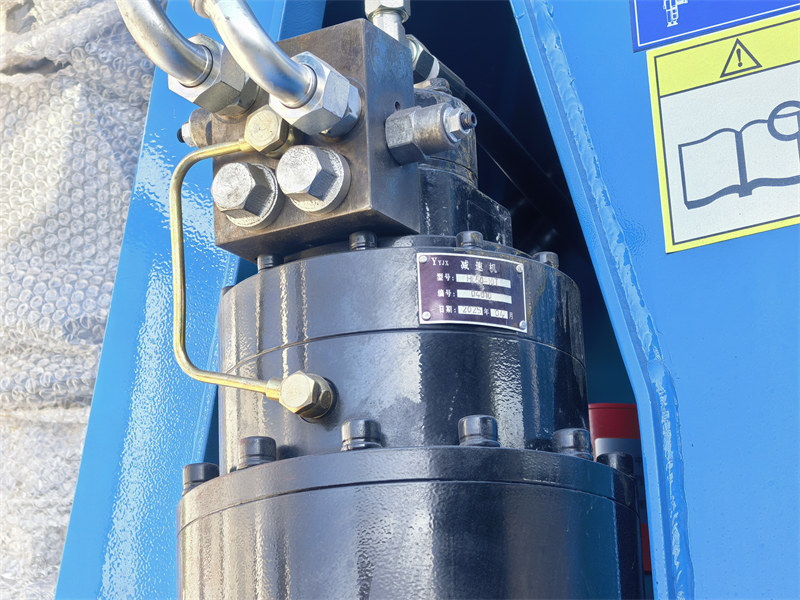

▣ Reductor:

1. Las carcasas de la corona dentada y los portaplanetarios se fabrican mediante forjado de precisión para obtener una microestructura densa y una alta resistencia.

2. Los resortes de freno también utilizan resortes de disco importados.

3. Los engranajes están fabricados en acero 20CrMnTi con tratamiento de carbonitruración y temple para una alta resistencia y buena tenacidad. Los sellos de freno hidráulicos son productos Hansheng, que ofrecen un rendimiento fiable y una larga vida útil.

4. Se aplica la reducción planetaria NGB con reparto equitativo de la carga para lograr una alta capacidad de carga.

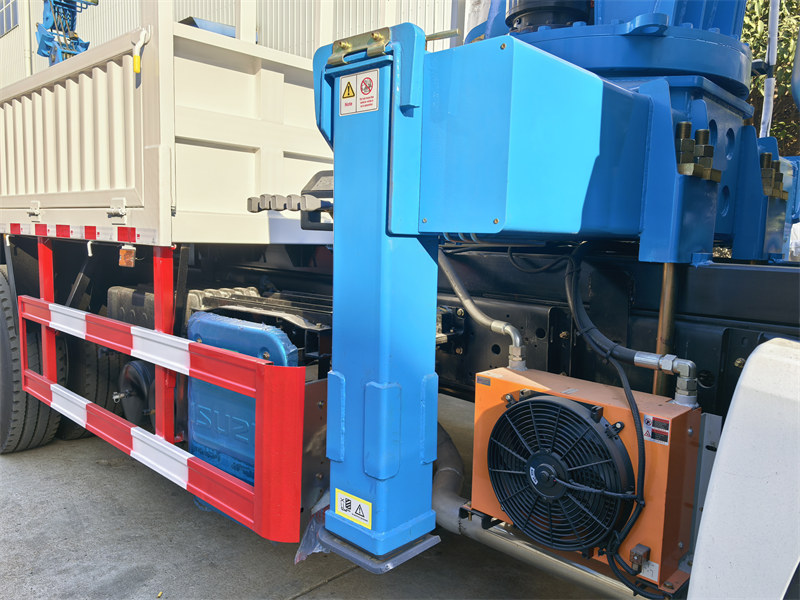

▣ Radiador termostático automático:

1. Radiador termostático automático de gran sección con control automático de temperatura, que elimina la necesidad de realizar cambios manuales frecuentes.

2. La estructura de intercambio de calor con aletas de alta eficiencia garantiza una disipación de calor suficiente del aceite hidráulico y previene la oxidación térmica y el deterioro del fluido hidráulico.

3. Prolonga el intervalo de cambio de aceite, evita fallos como el envejecimiento de los sellos, el atascamiento de las válvulas hidráulicas y el desgaste de la bomba/motor causado por una temperatura excesiva del aceite, y mejora la vida útil y la fiabilidad operativa de todo el equipo.

⚙Cinco procesos de fabricación críticos para grúas montadas sobre camión de alta gama:

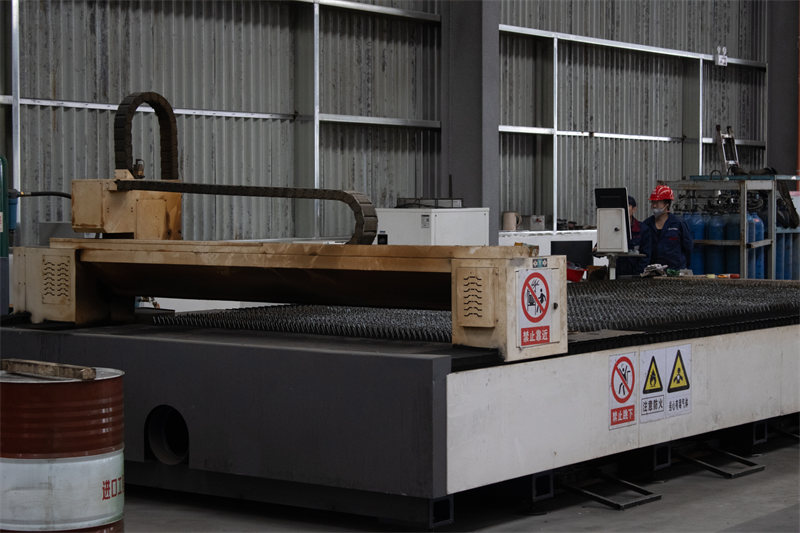

▣ Corte láser:

♦ Cubre todos los componentes de chapa fina y de espesor medio para grúas montadas sobre camión.

♦ Una sola máquina gestiona múltiples aplicaciones y elimina el mecanizado secundario.

♦ Procesa formas especiales complejas, pequeños orificios redondos, esquinas afiladas, patrones ahuecados y perfiles curvos intrincados.

♦ Los bordes cortados son verticales y lisos, sin escoria ni rebabas. Las placas permanecen sin deformaciones; las láminas delgadas, los paneles delgados de acero inoxidable y aluminio se mantienen planos sin deformarse ni torcerse después del corte.

♦ Los bordes cortados de las placas resisten la decoloración y la oxidación.

♦ Las secciones transversales cortadas con láser, gracias a su precisión, minimizan la oxidación, lo que facilita las operaciones posteriores de pintura, doblado y soldadura.

♦ Excelente consistencia dimensional: cientos o miles de piezas producidas en serie presentan dimensiones y contornos idénticos, sin errores humanos.

♦ Perfectamente compatible con la soldadura robótica y las líneas de montaje estandarizadas para formar un sistema de precisión de circuito cerrado.

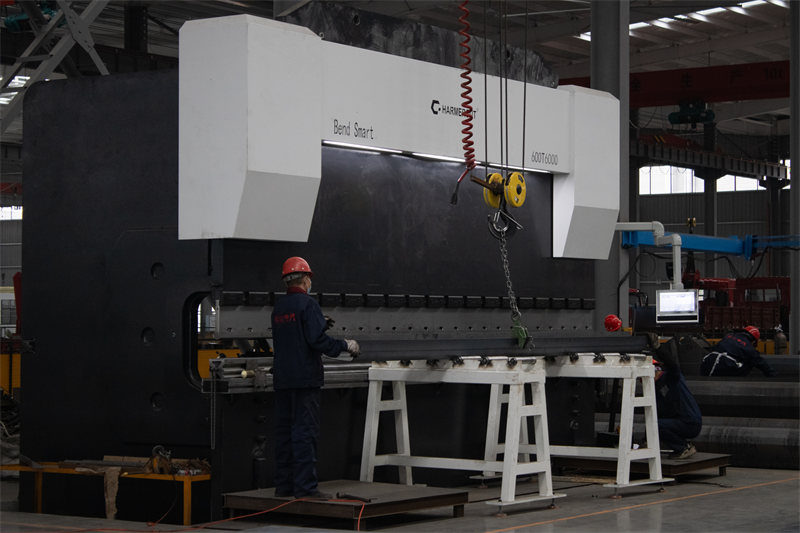

▣ Plegado de alta precisión:

♦ El doblado de alta precisión permite obtener paneles planos con bajas tensiones residuales, lo que mejora la resistencia estructural y evita la deformación y el agrietamiento de los componentes de la pluma que soportan la carga en las grúas montadas sobre camiones.

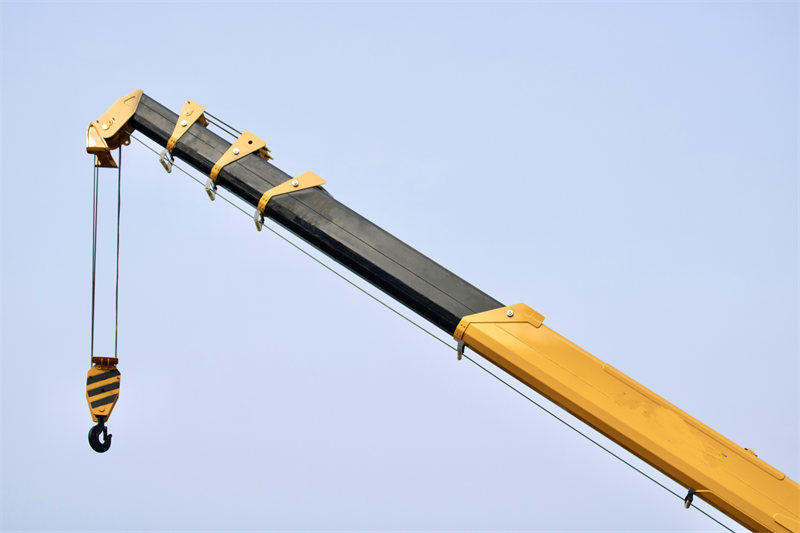

♦ La tolerancia del tubo de la pluma se controla dentro de ±1 mm, lo que resulta en una holgura mínima para un telescopaje más suave y una reducción de las vibraciones o atascos.

♦ La alta precisión de los tubos de la pluma permite una reducción efectiva de las tolerancias de diseño gracias a las mejoras en los equipos.

♦ La tolerancia de cada sección de la pluma se puede reducir en 4 mm en comparación con el procesamiento ordinario, lo que permite una extensión y retracción de la pluma mucho más suaves.

♦ Un ajuste más preciso entre las secciones de la pluma genera una mayor fuerza de enclavamiento durante el izamiento de la carga. Optimiza la coaxialidad, la simetría y la planitud; las superficies curvas quedan rectas y uniformes, con mayor concentricidad tras el taladrado.

♦ Evita el desplazamiento de ejes y orificios de pasadores, la distribución desigual de la tensión y el agrietamiento prematuro causado por la desviación del punto de referencia.

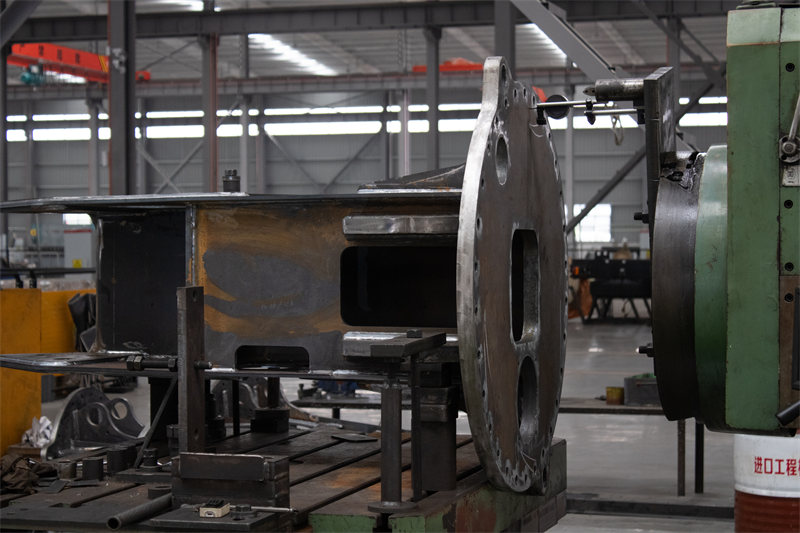

▣ Mandrinado y fresado:

Aburrido: Acabados de orificios circulares para garantizar una apertura precisa, una redondez superior, una concentricidad exacta y paredes lisas.

Molienda: Alisa y pule las superficies de las piezas para garantizar una planitud excepcional.

♦ Las superficies de trabajo presentan una mínima desviación de altura y una alta concentricidad.

♦ Los agujeros tienen el tamaño exacto, son redondos y no presentan distorsión elíptica.

♦ La perpendicularidad entre los orificios y la superficie, así como la separación entre ellos, se controlan rigurosamente para lograr un ensamblaje preciso y sin fisuras.

♦ Los cojinetes, ejes, ejes de pasador y bridas encajan a la perfección sin tambalearse; la rotación es constante, sin excentricidades ni desgaste anormal.

♦ La distribución uniforme de la fuerza crea un contacto firme entre las superficies de acoplamiento, evitando que se aflojen y se agrieten.

♦ Las dimensiones uniformes en todas las piezas facilitan la intercambiabilidad de las piezas de repuesto.

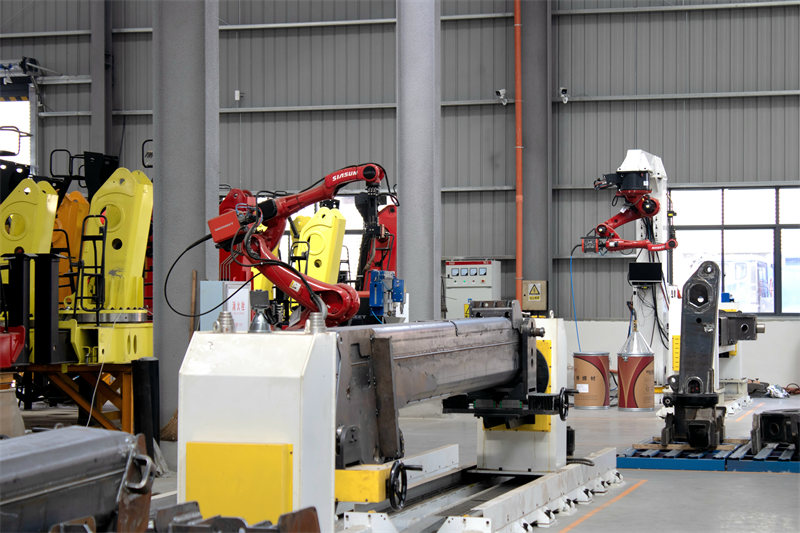

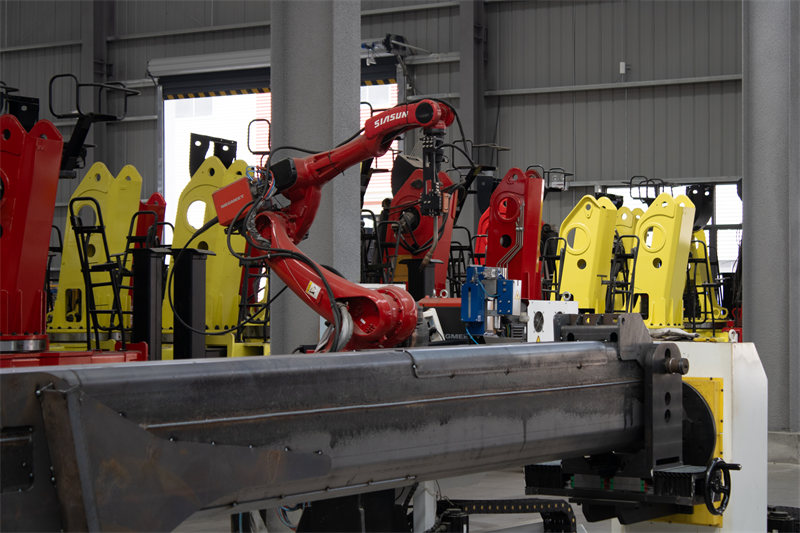

▣ Soldadura robótica:

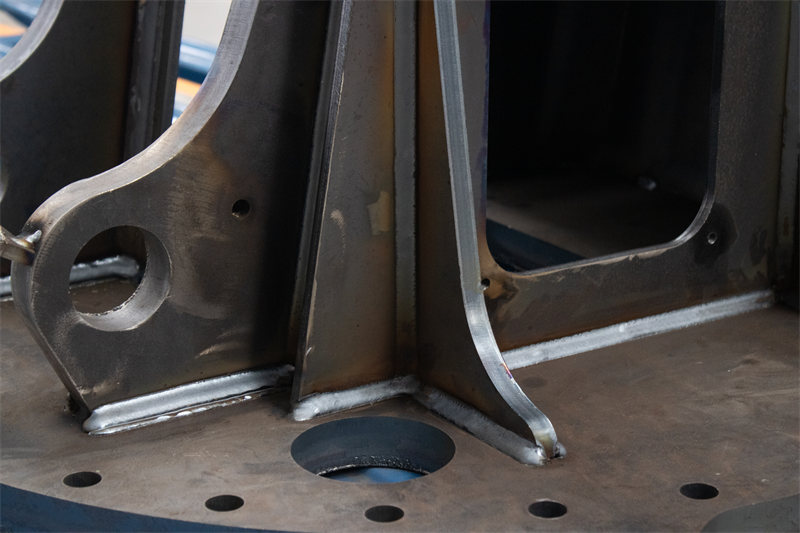

♦ Formación de soldadura uniforme y estética. La trayectoria constante del robot garantiza un ancho de soldadura uniforme y ondulaciones regulares.

♦ Sin solapamiento, socavación ni salpicaduras de soldadura. No es necesario un esmerilado ni un desprendimiento de escoria posteriores a la soldadura para obtener un acabado limpio.

♦ Los puntos de soldadura uniformes evitan arrugas y deformaciones. El aporte de calor constante genera un calentamiento homogéneo, por lo que las piezas rara vez se deforman o colapsan.

♦ Las soldaduras largas y circulares logran un acabado superior con uniones continuas y sin huecos, y transiciones de juntas suaves.

♦ La cobertura uniforme con gas de protección reduce los defectos internos y mejora la resistencia a la tracción y a la fatiga.

♦ La entrada de calor controlable y el ritmo de soldadura fijo proporcionan una distribución uniforme de las tensiones internas, lo que resiste el agrietamiento de la soldadura bajo condiciones posteriores de flexión, carga y vibración.

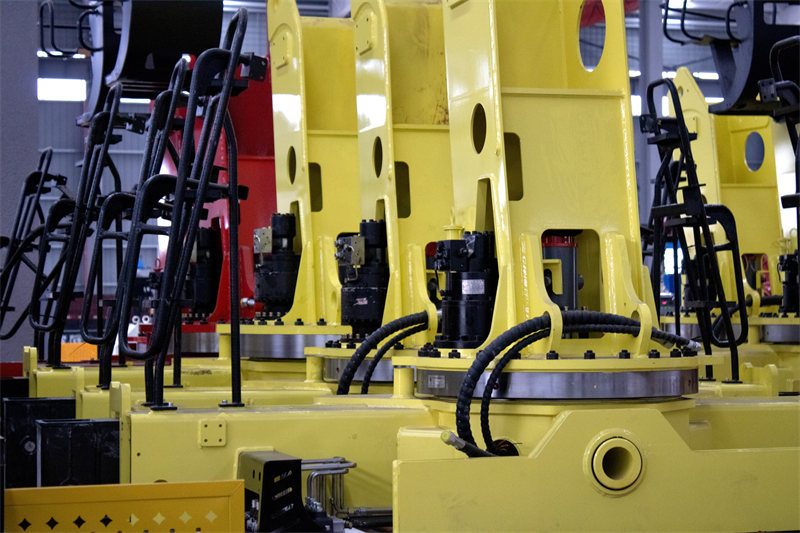

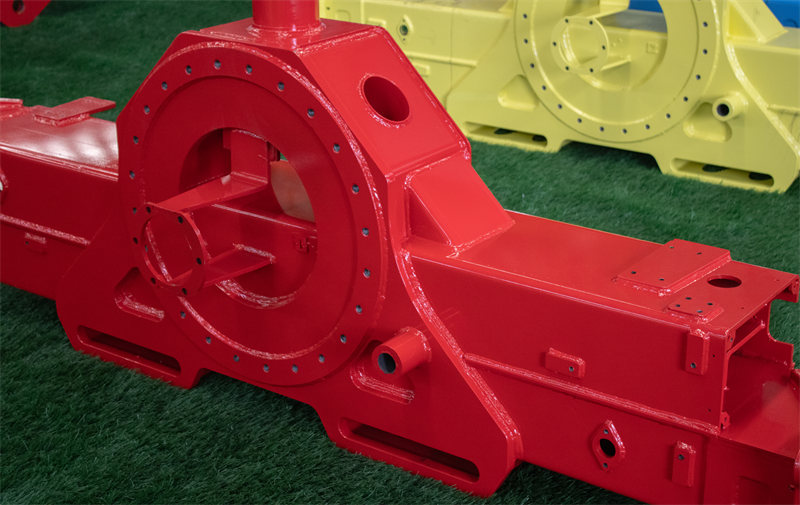

▣ Proceso de recubrimiento de la grúa:

♦ Granallado

El granallado elimina la cascarilla y los contaminantes de la superficie de las piezas para mejorar su aspecto. El granallado con granalla de acero crea una superficie texturizada que optimiza la adherencia del recubrimiento en polvo. Ventajas: Reduce eficazmente la tensión de soldadura, disminuye el riesgo de fractura por fatiga y prolonga la vida útil del componente.

♦ Proceso de desengrase y lavado

Flujo del proceso: Pre-desengrasado → Desengrasado → Pre-enjuague → Enjuague → Soplado de aire → Secado → Enfriamiento forzado

Desengrasado: Elimina la grasa y el aceite de las superficies de las piezas de trabajo.

Lavado: Utiliza agua tibia a más de 40 °C para eliminar toda la grasa y las manchas de las piezas de trabajo.

Tras el lavado, se aplica un soplado de aire de 360° sin ángulos muertos, seguido de un secado a 120°C y un enfriamiento forzado para reducir la temperatura de la pieza a aproximadamente 50°C.

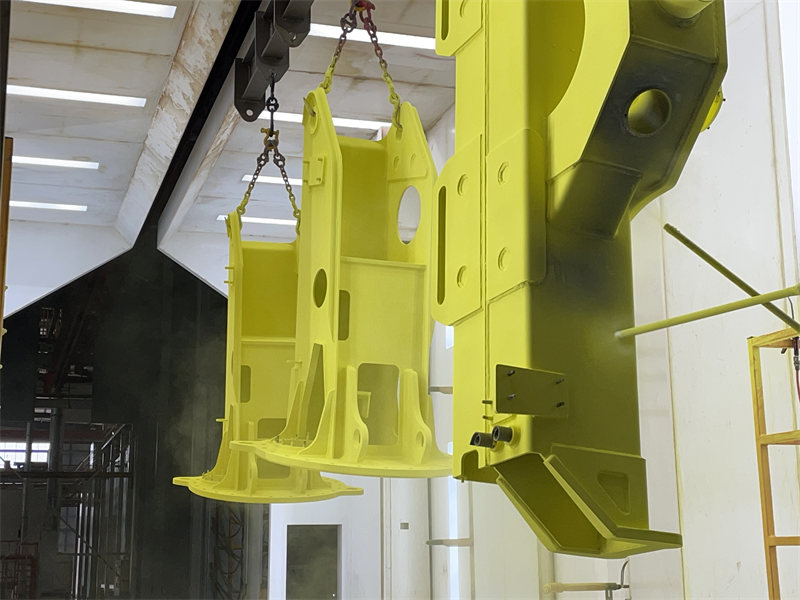

♦ Recubrimiento en polvo

Las piezas se transportan a estaciones de escaneo láser para el escaneo de contornos y luego se transfieren a la cabina de recubrimiento en polvo. Mediante tecnología de enlace multieje, más de 60 pistolas de pulverización importadas dentro de la cabina forman capas de recubrimiento uniformes en todas las superficies de las piezas, sin puntos ciegos.

♦ Curado y horneado

Las piezas se transportan a la estación de horneado final. El equipo de calentamiento infrarrojo importado (IfraSol) permite un calentamiento uniforme desde la superficie hasta el núcleo para una rápida fusión del polvo. El horno emplea un proceso de horneado en dos etapas: precalentamiento a 120 °C y calentamiento principal a 240 °C durante 15-20 minutos, lo que permite la fusión, nivelación y curado del polvo para lograr un acabado superficial perfecto.
