Diseño y ventajas del camión cisterna doble para limpieza de aguas residuales HOWO NX 15000L

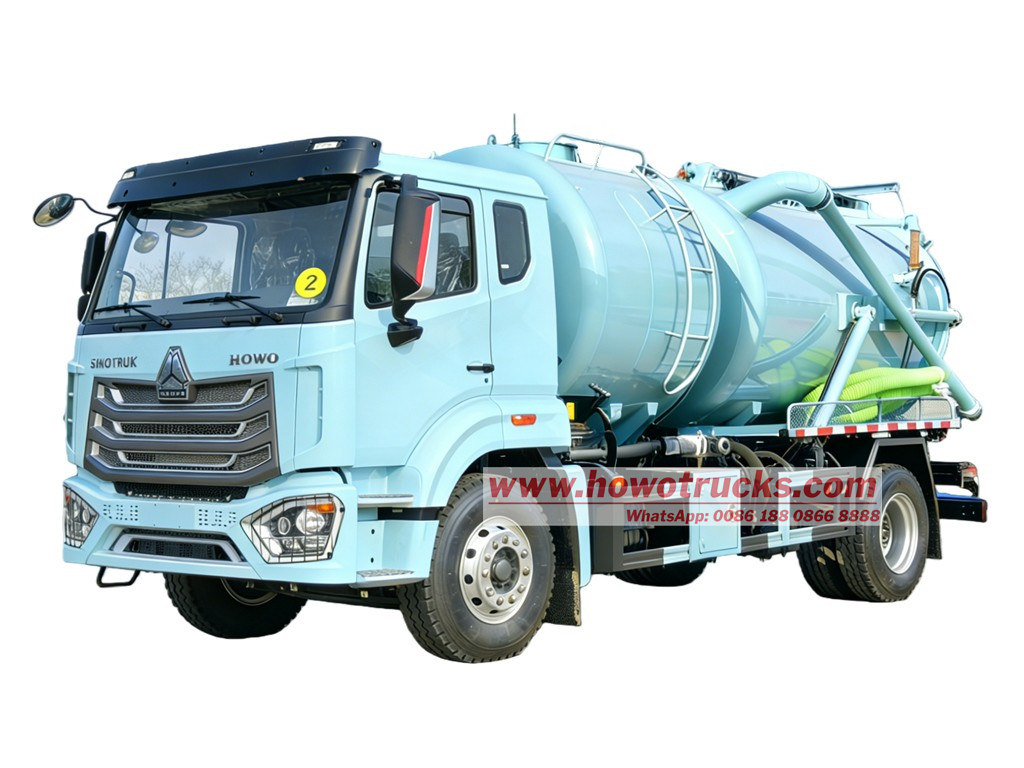

¿Qué es el camión de limpieza de alcantarillado combinado HOWO NX 15000L?

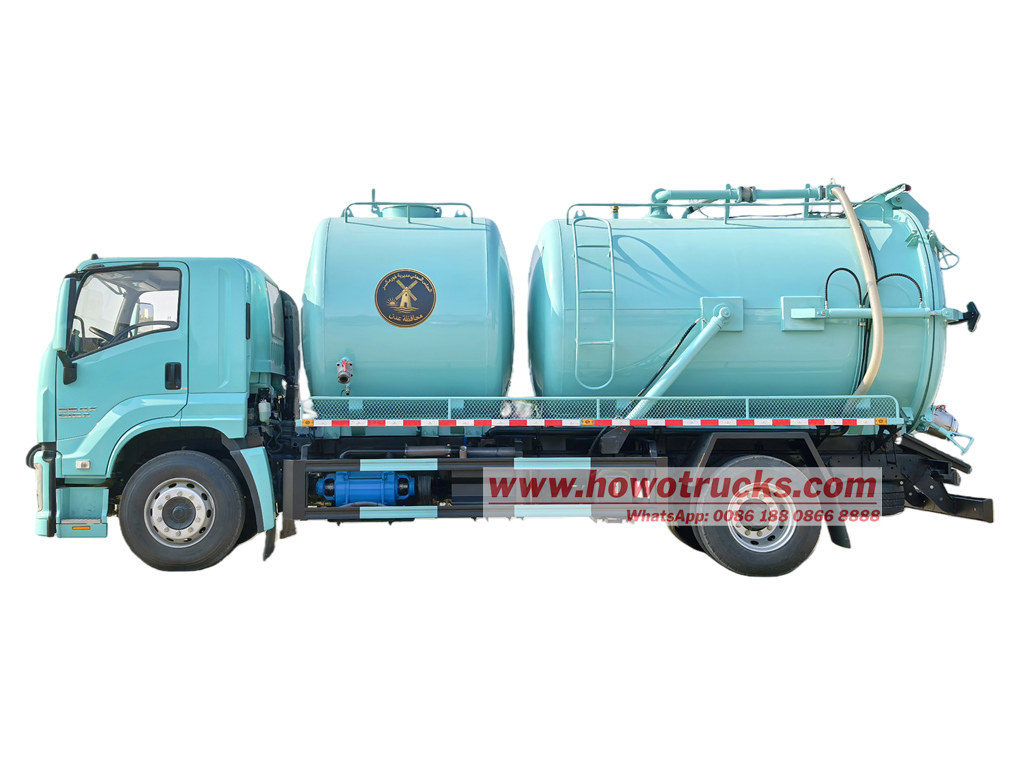

El camión de succión de aguas residuales por vacío combinado Sinotruk HOWO está diseñado sobre la base del chasis del camión HOWO NX modelo 4x2, equipado con un motor diésel WEICHAI WD615.50, 213KW / 290HP con emisiones de 9726cc, acoplado a una caja de cambios manual HOWO HW15710, 10 marchas hacia adelante y 2 hacia atrás, con un consumo de combustible muy bajo. En total, un kit de carrocería superior de chorro de vacío de 15000L, que incluye por separado un kit de carrocería de cisterna de 10000L para aguas residuales y una carrocería de cisterna de 5000L para agua limpia, que son conjuntos de cisterna diseñados por separado, con ventajas como Centro de gravedad más bajo, conveniente para el mantenimiento, seguridad para la conducción y el transporte.A continuación se muestra un detalle del conjunto de vacío y del conjunto de agua:

Conjunto de vacío: Capacidad de 15 000 litros, material Q355 con un espesor de 6 mm para la cubierta del tanque y la carcasa, deflector de seguridad estándar, bomba de vacío SK-12 para ciclo de agua, presión máxima de 8000 Pa, caudal eficiente de 12 m³/min, velocidad nominal de 970 rpm. Válvula de entrada de bomba DN100 y válvula de salida DN150 estándar, reductor y carrete de manguera DN100 de 10 m.

Ensamblaje de agua: Capacidad de 5000 litros, material Q355 con un espesor de 4 mm para el tanque y una cubierta de carcasa de 6 mm. De serie con deflector de seguridad, acoplado a una bomba de chorro de alta presión modelo 3N2, presión máxima de 240 bar/psi, caudal máximo de 170 L/min, velocidad de la bomba de 405 rpm, acoplado a un carrete de manguera de 60 m φ19 y 10 juegos de boquillas de alta eficiencia.

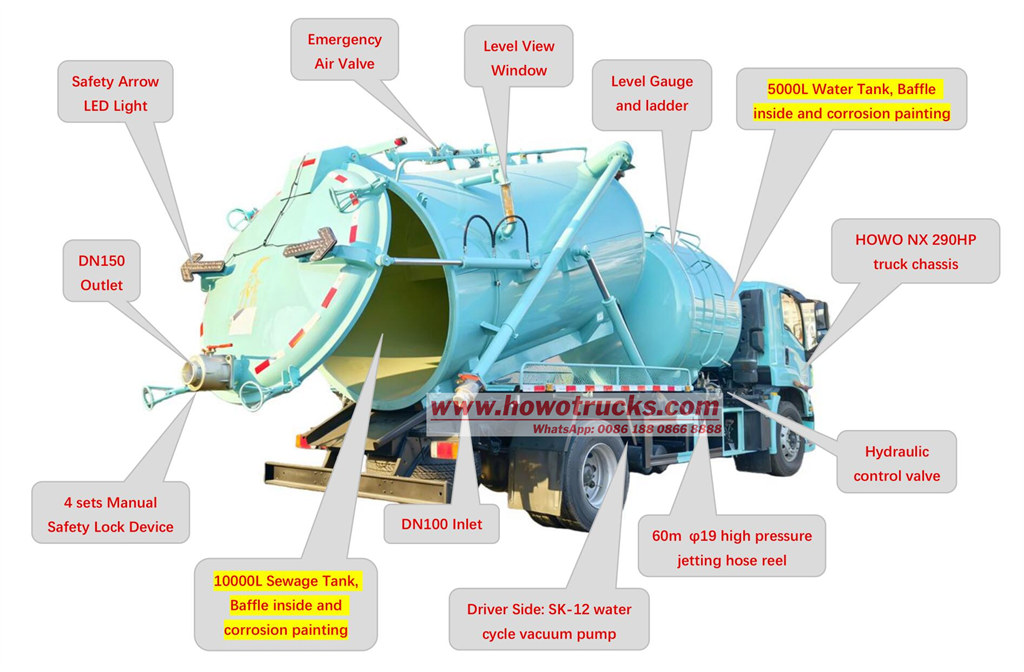

¿Componente principal del camión de limpieza de alcantarillado HOWO de 15 m³?

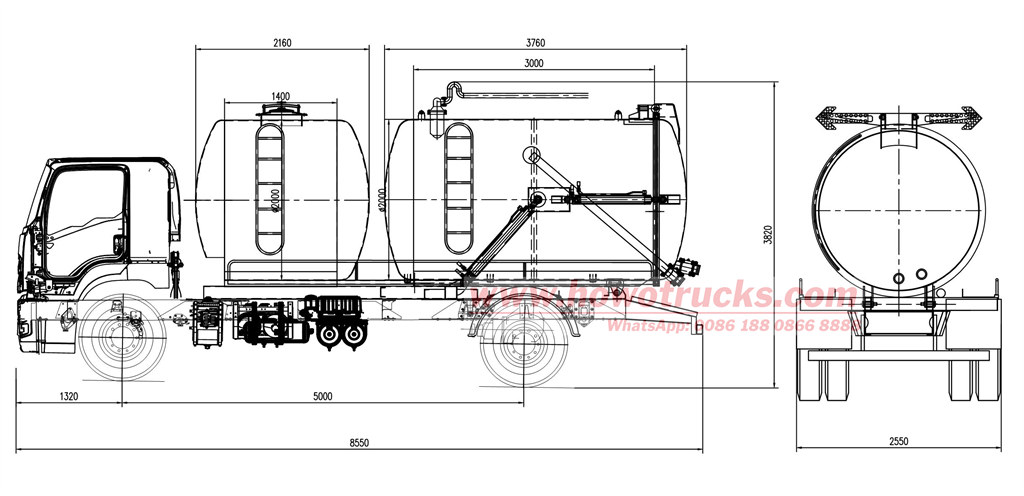

¿Dibujo técnico y parámetros para el camión de limpieza por vacío HOWO?

Nombre del camión	Chorro de vacío combinado HOWO NX
Cabina	HOWO NX 290
Motor	WEICHAI WD615.50, 290 CV, 9726 cc
Transmisión	HW15710, 10F y 2R
Tanque de agua	Capacidad de 5000 litros Bomba de alta presión 3N2, 24 MPa y caudal de 170 L/min, con carrete de manguera de 60 m.
Tanque de aguas residuales	Capacidad de 10000 litros Bomba de vacío SK-12, 8000 Pa y caudal de 12 m³/min, con velocidad de 970 rpm.
Tipo de cuerpo	Material Q355, con kit de carrocería de cisterna de tipo independiente, parte delantera para agua limpia y trasera para aguas residuales.
