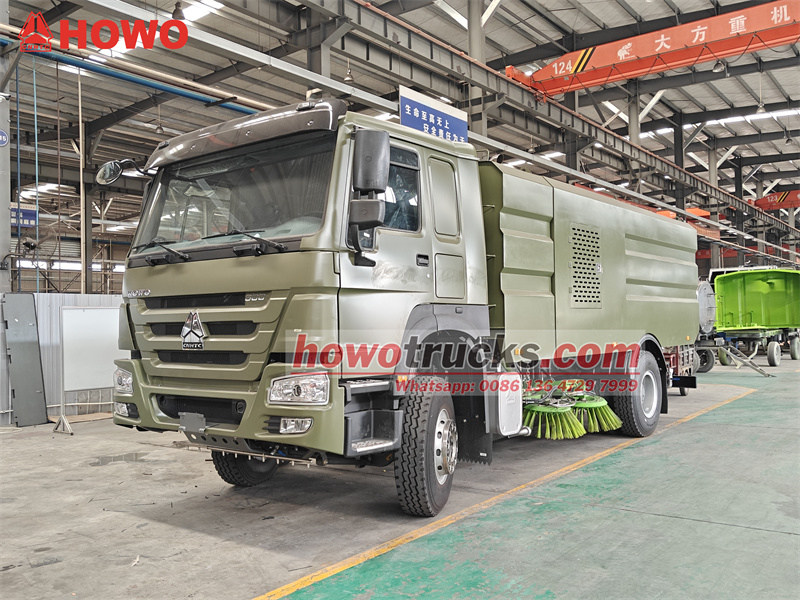

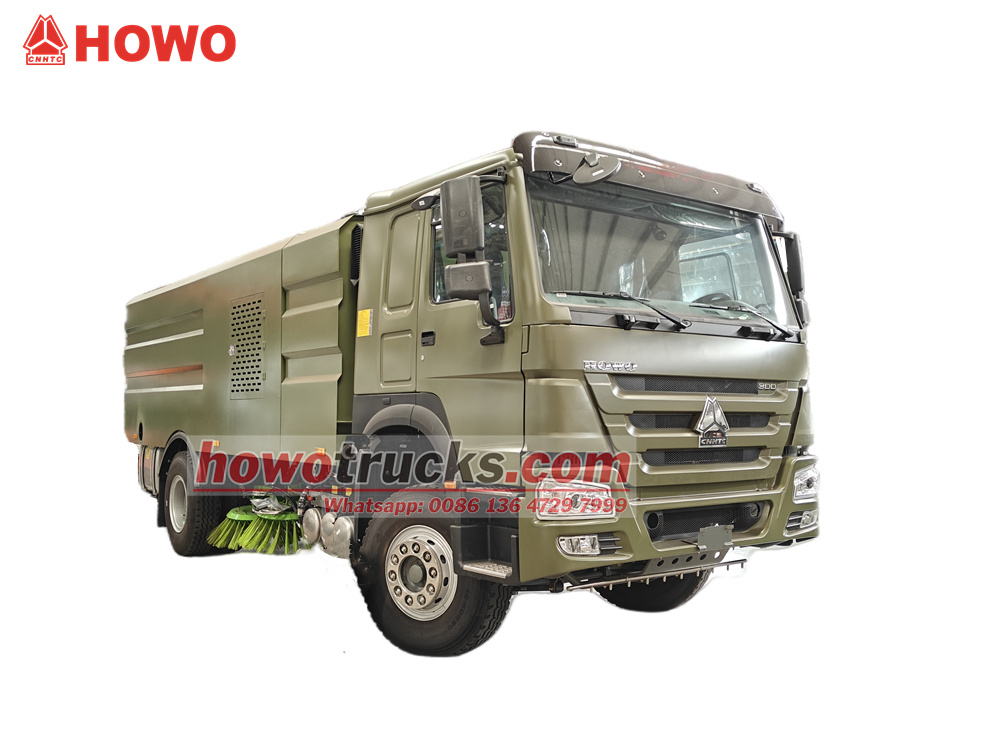

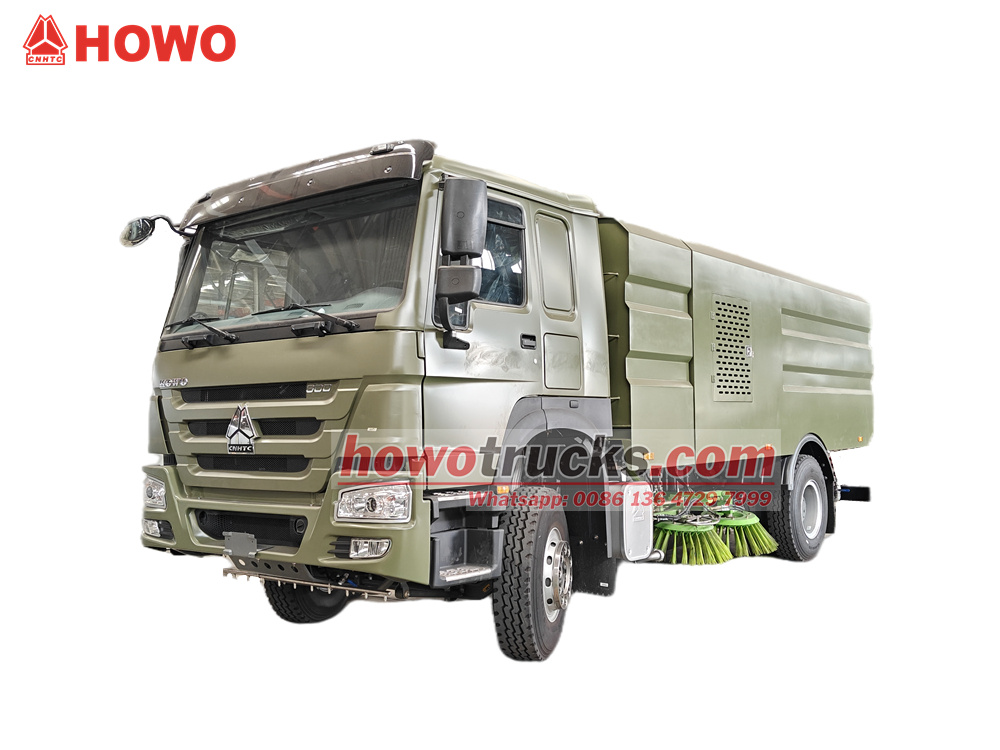

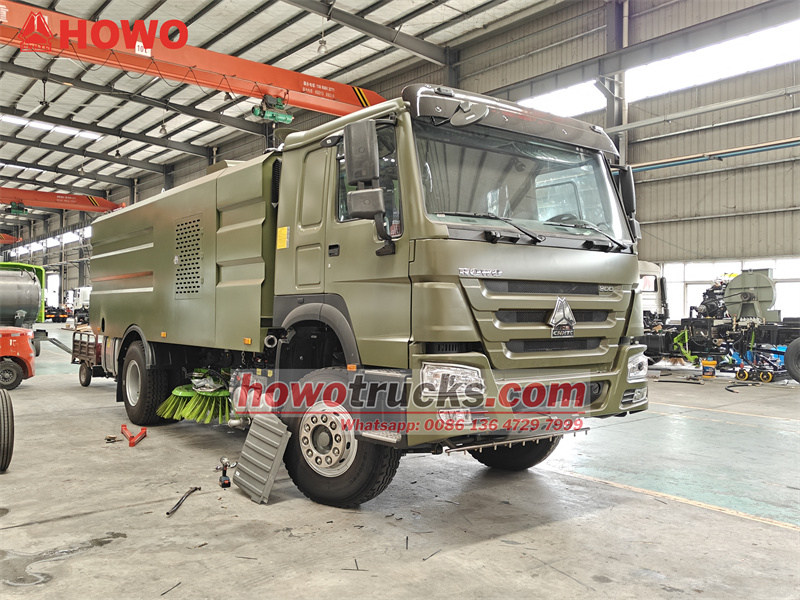

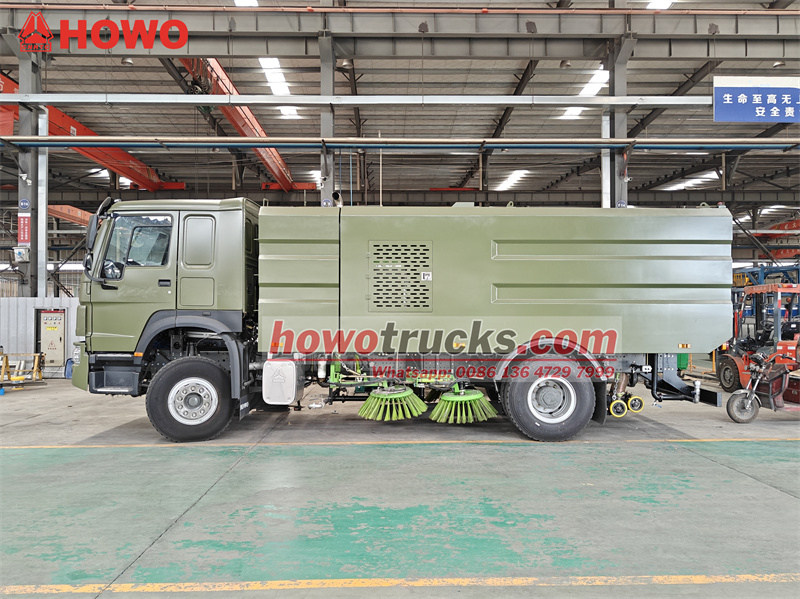

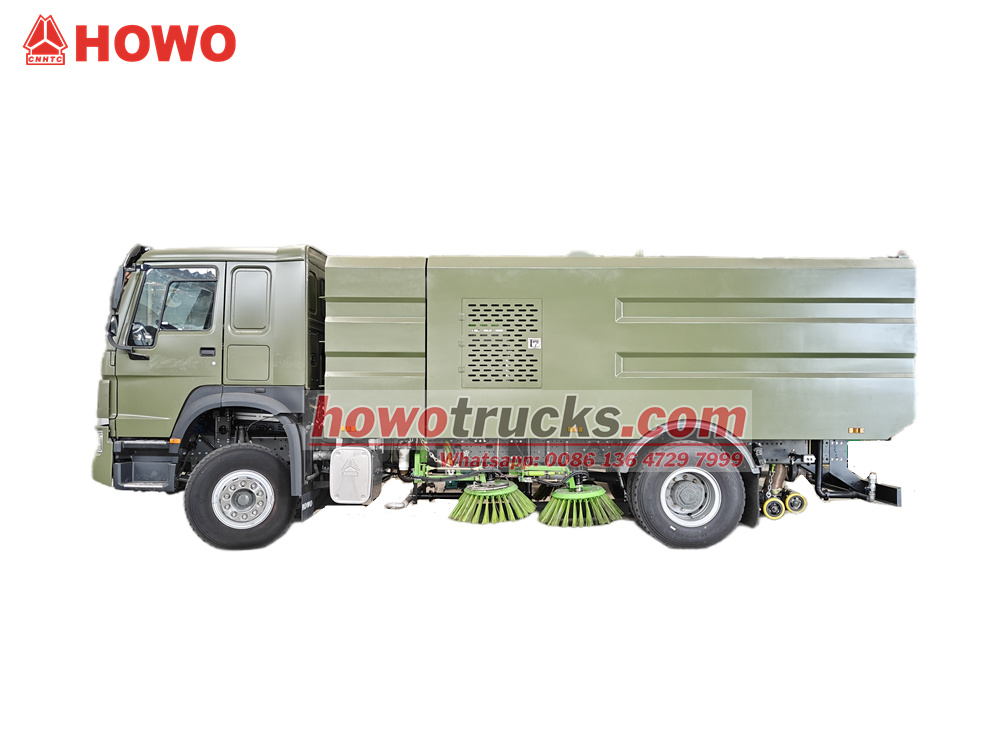

Barredora de calles montada sobre camión Howo de 12 m³
La barredora vial HOWO de 12 m³ es una modificación basada en el chasis de cabina HOWO HW76. Tiene una distancia entre ejes de 4600 mm y está equipada con un motor Weichai WP10.300E22, una caja de cambios Sinotruk HW19710, un tanque de agua de acero al carbono de 4000 L, contenedores de basura de acero inoxidable interior y exterior de 8000 L y un motor auxiliar Dongfeng Cummins B140 33. El vehículo está equipado con cuatro cepillos de barrido y una ventosa, un soplador Weiye, una bomba de émbolo de alta presión PINFL PF36 alemana (1150 r/min) y una bomba de agua de baja presión Hangzhou Weilong 60/90 (60 m³/h). Hay múltiples boquillas de lavado delante de la cabina y una boquilla de pulverización delante del cepillo de barrido. El ancho de lavado con agua a alta presión es de 2,5 m, el ancho de barrido del cepillo es de 3,5 m y la capacidad máxima de barrido es de 60.000 m³/h. La velocidad de barrido es de 3 a 20 km/h. El vehículo se controla mediante una caja de control electrónica en la cabina y una caja de control de operación en la ventosa.
Capacidad de trabajo :
12cbmTipo cabina :
Howo HW76 cabinSistema de transmisión :
4x2,LHDDistancia entre ejes (mm) :
4600Específico del motor :
300 HP / WEICHAI WP10.300E22Caja de cambios :
HW19710 transmission, 10 forward and 2 reverseEje delantero (kg) :
6500Eje trasero (kg) :
11500ElBarredora de calles montada sobre camión Howo de 12 m³Es un vehículo de saneamiento de alta eficiencia diseñado para la limpieza y el mantenimiento de vías urbanas, plazas, parques industriales y otros lugares. Cuenta con un tanque de agua de acero al carbono de 4000 litros y un contenedor de basura revestido de acero inoxidable de 8000 litros. El sistema de barrido incluye cuatro juegos de cepillos de disco y ventosas anchas, lo que permite un ancho de barrido de hasta 3,5 metros, un ancho de lavado a alta presión de 2,5 metros y una capacidad máxima de barrido de 60 000 m².³/h. El vehículo utiliza una bomba alemana de alta presión, una bomba de agua de baja presión de Hangzhou y un soplador Weiye, combinados con pulverización multietapa para la supresión de polvo, lo que resulta en una baja generación de polvo durante el funcionamiento.
El sistema de control electrónico inteligente integra dos cajas de control en la cabina y cerca de las ventosas, lo que permite controlar con un solo toque funciones como subir y bajar el cepillo, vaciar el depósito y arrancar y parar el soplador, garantizando así un funcionamiento cómodo y eficiente. Este vehículo utiliza un diseño modular integrado que combina el sistema de alimentación, el sistema de barrido, el sistema de agua y el sistema de control inteligente para lograr un funcionamiento eficiente, de bajo consumo energético y respetuoso con el medio ambiente.

Nuestra fábrica es un fabricante profesional en el área de camiones,
Garantizamos que todos nuestros productos son nuevos y de alta calidad.
»I.Definición e introducción del producto:
Fabricante:CS TRUCKS GROUP LIMITED
Características del producto
1. Alta eficiencia y ahorro de energía: El diseño de doble motor cuenta con sistemas de propulsión independientes y una clara división del trabajo entre los motores principal y auxiliar, lo que reduce el consumo de energía en más de un 20 %.
2. Cumplimiento ambiental: Un sistema de limpieza totalmente cerrado con pulverización multietapa reduce la concentración de polvo durante el funcionamiento a ≤1 mg/m³.
3. Fiable y duradero: Los componentes principales (como bombas de agua de alta y baja presión, ventiladores, motores auxiliares y sistemas hidráulicos) son de marcas reconocidas, lo que garantiza un rendimiento estable.
4. Inteligente y práctico: El sistema de control electrónico presenta un diseño altamente integrado con una lógica operativa clara, lo que reduce los costes de formación de los conductores.
» II.Parámetros del producto para la barredora vial HOWO de 12 m³camión:
| Camión barredor de carreteras HOWO de 12 m³ | ||
| Especificaciones principales del camión barredor | ||
| Marca del vehículo | Camiones CS | |
| Marca del chasis | ISUZU | |

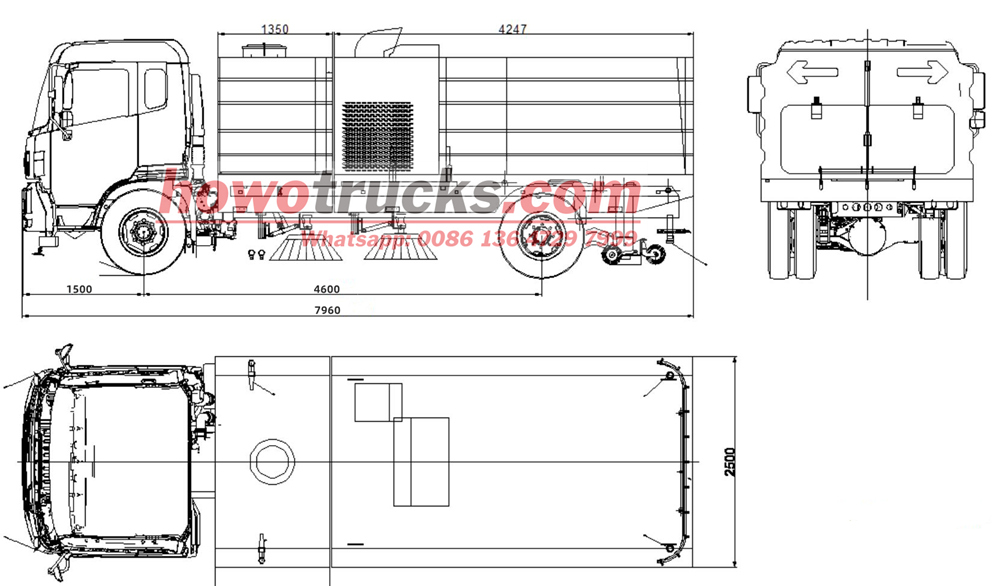

| Dimensiones generales (largo x ancho x alto) | 7960x2500x3100 mm | |
| Tipo de accionamiento | 4x2, volante a la izquierda, 6 ruedas | |
| Distancia entre ejes | 4600mm | |
| Cabina | HOWO HW76 Cabina con aire acondicionado, 2 asientos y un durmiente, | |
| Peso | Peso bruto vehicular | 18000kg |
| Peso en vacío | 11850 kg | |
|
Motor | Modelo | WEICHAI WP10.300E22 |
| Caballo de fuerza | 300 HP/220 kW | |
| Tipo de motor | Diesel | |
| Norma de emisiones | Euro 2 | |
| Transmisión | Manual | Caja de cambios HW19710, 10 velocidades hacia adelante + 2 velocidades hacia atrás |
| Tire | 12.00R20 | 6+1 repuestos tire |
| Parámetro de la estructura superior | ||
| Volumen del tanque de agua | 4000L | |
| Volumen del cubo de basura | 8000 litros | |
| Material | tanque de agua: acero carbono | |
| tanque de basura: interior de acero inoxidable, exterior de acero al carbono | ||
| Válvula hidráulica | Marca famosa de Taiwán | |
| Motor hidráulico | marca famosa nacional | |
| Cambiar | Interruptor de control Schneider | |
|
Motor auxiliar | Marca | Dongfeng Cummins B140 33 |
| Tipo | Motor de 4 cilindros en línea, sobrealimentado e intercooler.,diesel | |
| Caballo de fuerza | 140HP | |
| Potencia nominal/Potencia neta máxima | 103/101 kW | |
| Límite de altitud permitido | 3000 metros | |
| Velocidad nominal | 2500 rpm | |
| Velocidad de ralentí | 750 rpm | |
| Par máximo | 502 N·m | |
| Desplazamiento | 3,9 litros | |
| Consumo de combustible a potencia nominal | 88 mm³/golpe | |
| Norma de emisiones | Euro 3 | |
|
Lavado a alta presión técnico | ancho de lavado (mm) | 2500 mm |
| Velocidad de lavado | 3-20 km/h | |
| Presión del agua de lavado | 10 MPa | |
| Caudal de la bomba de agua | 154 L/min | |
|
Barrido Técnico | Ancho máximo de barrido (mm) | 3,5 metros |
| Capacidad máxima de barrido | 60000 metros3/h | |
| Velocidad de barrido | 3-20 km/h | |
| Eficiencia de limpieza | ≥98% | |
| Inhalación máxima de partículas | 110 mm | |
| Tamaño de extensión del cepillo de la placa del disco | ≥400 mm | |

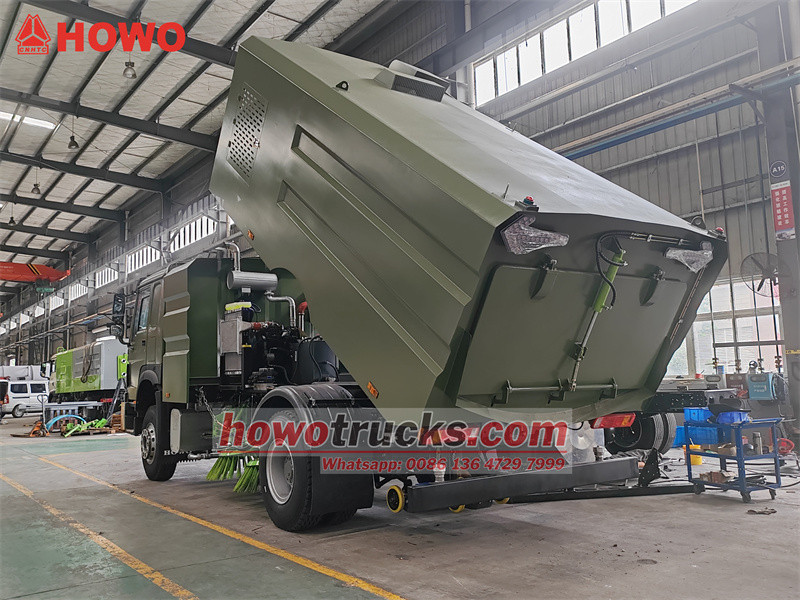

| Ángulo máximo de descarga de la puerta del tanque de basura | ≥50° | |
|
Sistema de barrido |
Tipo | Total 4 piezas Cepillos y 1 disco de succión montados en el medio, accionado por un motor hidráulico, velocidad ajustable, controlable de forma independiente, con función de evitación automática. |
| Diámetro del cepillo de barrido | Φ850 mm | |
| Velocidad de barrido del disco | 110 rpm a alta velocidad, 80 rpm a velocidad media, 50 rpm a baja velocidad. | |
| Ajuste del ángulo de inclinación del disco de barrido | hacia adelante 4° ~ 6° extroversión 4° ~ 7° | |
|
Disco de succión | Tipo | Doble orificio de succión, control hidráulico, suspensión por resorte |
| Diámetro del orificio de succión | 180 mm | |
| Ancho del disco de succión | 2400 mm | |
|
Sistema hidráulico | Tipo | Control eléctrico de tipo abierto |
| Componentes principales | Bomba de engranajes, motor hidráulico, cilindro hidráulico, válvula solenoide | |
| Presión | 16 MPa | |
| Volumen de aceite hidráulico | 60 litros | |
| Temperatura del aceite | 60°C | |
| Sistema de pulverización de agua | Componentes | Bomba, boquilla(descarga frontal y rociador trasero), filtro de agua, etc. |
|
Sistema de agua a alta presión | Tipo | Bomba de émbolo de alta presión |
| Modelo | Alemania PINFL PF36 | |
| Presión del sistema | 10 MPa | |
| Velocidad de rotación | 1150 rpm | |
| Tipo de válvula de agua | válvula de bola hidráulica de alta presión | |
| Presión de la válvula de agua | 7 MPa | |
| Tipo de boquilla | Tipo de lavado a alta presión | |
| Filtro de agua | Malla de colador | |
| Cabrestante | 20 metros | |
|
Sistema de agua a baja presión | Modelo | Hangzhou Weilong 60/90 |
| Caudal | 60 metros3/h | |
| Distancia de entrega de agua | 90 metros | |
| Ancho de lavado | 24 metros | |
| Varilla rociadora lateral | tipo | Barra rociadora tipo V, con función de evitación automática. |
|
Sistema eléctrico | Tipo | Control PLC de 24 V CC |
| voltios | 24V | |
| Batería | 2x12V | |
| Herramientas | ||
| Manguera contra incendios | 2 piezas | |
| llave inglesa | 1 unidad | |
| llave para filtro de agua | 1 unidad | |
| pistola pulverizadora de alta presión | 1 unidad | |
| Balancín de bomba hidráulica manual | 1 unidad | |
| Piezas de repuesto | ||
| Cepillo de barrer | 88 piezas | |
| Sello del ventilador | 1 unidad | |
| Junta de la puerta trasera | 1 unidad | |
| Sello del tubo de succión | 2 piezas | |
| Lista de piezas importadas | ||
| Bomba de agua de alta presión | Alemania PINFL PF36 | |
| Válvula de descarga automática | Alemania PINFL VB200/150 | |
| Válvula de alivio | Alemania PINFL VS200-180 | |
| Controlador de caja de control eléctrico | Alemania STW | |
| Interruptor giratorio | Japón | |
| Sensor de tanque de aguas residuales | EE.UU | |
| válvulas hidráulicas | Taiwán SWH-G02-C4-D2H | |

» Ⅲ.Producto Introducción detallada

Configuración del chasis

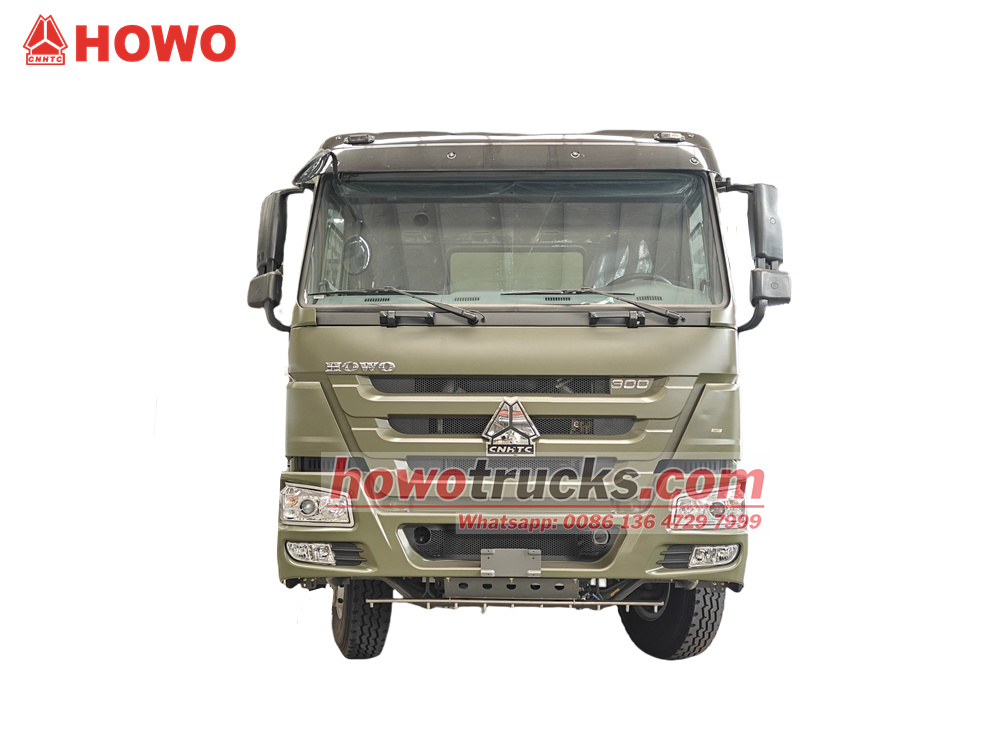

• Modelo de chasis: Chasis con cabina Sinotruk HOWO HW76, distancia entre ejes de 4600 mm.
• Motor principal: Motor diésel Weichai WP10.300E22, de 9,5 litros de cilindrada y 300 CV/220 kW de potencia máxima, que proporciona una gran potencia y un excelente consumo de combustible.
• Transmisión: Transmisión manual Sinotruk HW19710 (10 velocidades), que ofrece cambios suaves, gran capacidad de torque y una perfecta combinación con el motor principal.

Superestructura

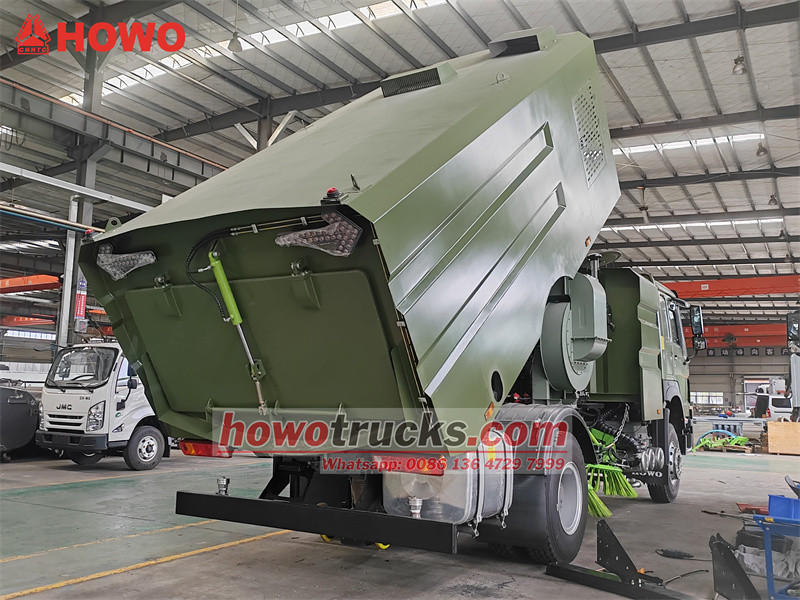

• Cubo de basura: Capacidad de 8000 litros. Su estructura compuesta por un revestimiento interior de acero inoxidable y un revestimiento exterior de acero al carbono combina la resistencia a la corrosión del acero inoxidable con la resistencia estructural del acero al carbono, lo que garantiza una larga vida útil y un fácil mantenimiento.
• Tanque de agua: Capacidad de 4000 litros. Fabricado en acero al carbono, proporciona agua suficiente para los sistemas de lavado a alta presión y supresión de polvo.

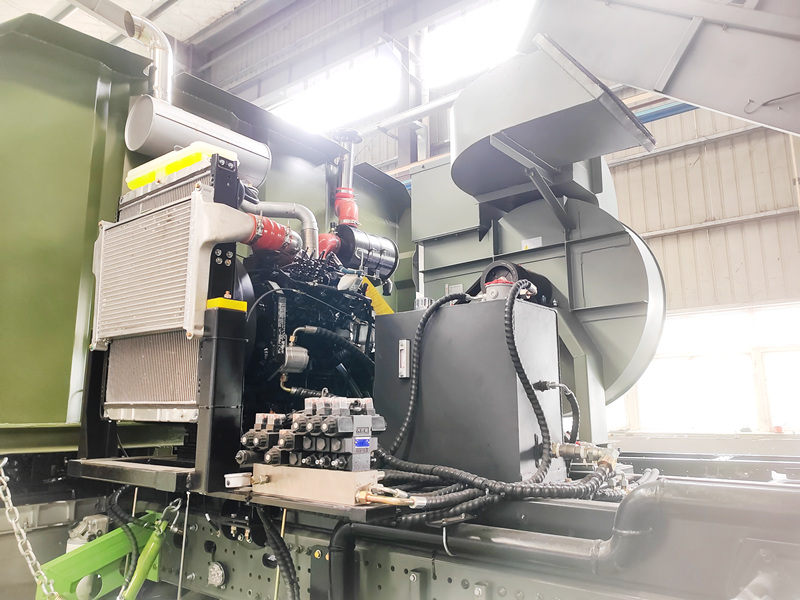

• Motor auxiliar: Equipado con un motor diésel Dongfeng Cummins B140 33, está diseñado para alimentar los sistemas superiores de la barredora vial (soplador, bomba de agua, etc.), ofreciendo un rendimiento estable y un bajo consumo de energía.

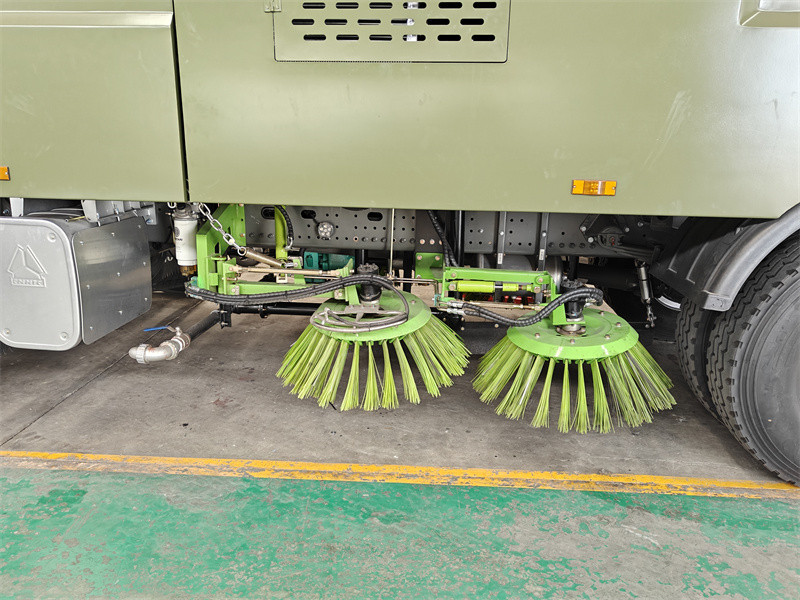

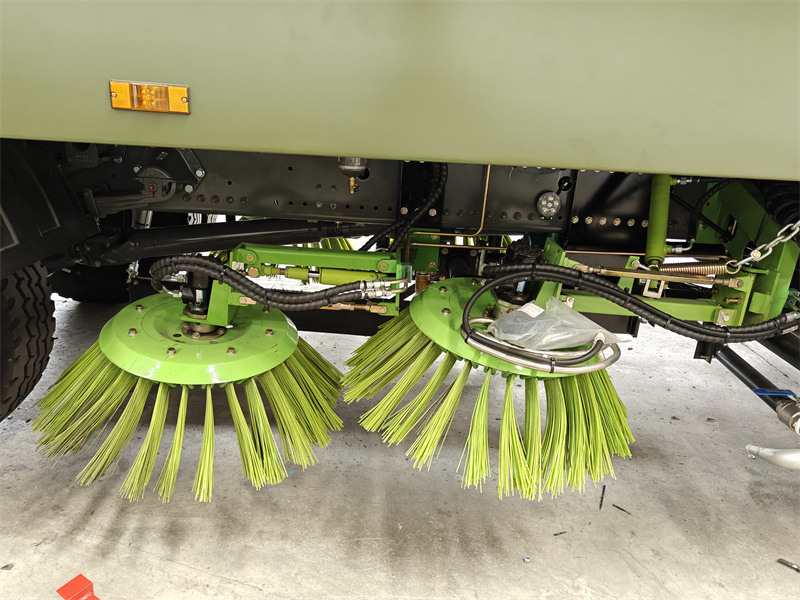

• Sistema de barrido:
◊ Pinceles: Equipado con 4 cepillos (2 a cada lado), capaz de funcionar en múltiples modos de barrido combinados.
◊ Ancho de barrido: El ancho máximo de barrido alcanza los 3,5 metros, lo que garantiza una alta eficiencia operativa.
◊ Capacidad máxima de barrido: Hasta 60.000 m³/h.
◊ Velocidad de funcionamiento: De 3 a 20 km/h, ajustable en función de los niveles de contaminación de la carretera.

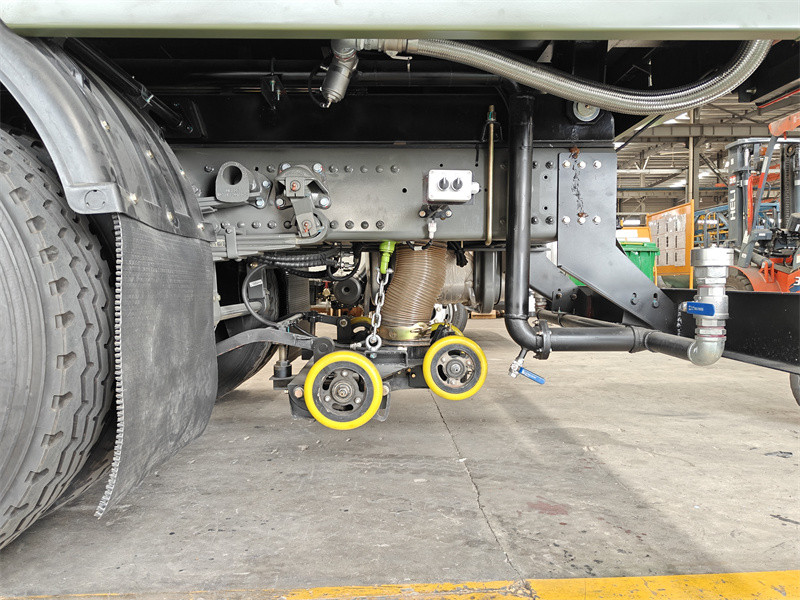

• Sistema de succión:
Cuenta con una boca de succión de entrada ancha que funciona en coordinación con el ventilador para recoger y transportar con eficacia los residuos recogidos por los cepillos al depósito de basura.

• Sistema de lavado a alta presión:
◊ Bomba de alta presión: Bomba de émbolo de alta presión PINFL PF36 de fabricación alemana (velocidad de funcionamiento 1150 rpm, presión 16 MPa, caudal 150 l/min), que proporciona agua a presión extremadamente alta para eliminar manchas difíciles.
◊ Ancho de lavado: El ancho de lavado a alta presión es de 2,5 metros.
◊ Disposición de la boquilla: En la parte delantera de la cabina se han instalado varias boquillas de lavado para una limpieza eficaz del suelo.
• Sistema de supresión de polvo de baja presión:
◊ Bomba de baja presión: Bomba de agua de baja presión Hangzhou Weilong 60/90 con un caudal de 60 m³/h. Se han colocado boquillas adicionales en forma de abanico delante de los cepillos para la supresión del polvo pulverizado, evitando así la contaminación secundaria por polvo durante el funcionamiento.

• Sistema de ventilación:
◊ Utiliza un ventilador Weiye que proporciona alta presión y gran caudal de aire para generar una potente succión en la boca de aspiración, garantizando una recuperación completa de los residuos. Incorpora una función de autolimpieza que elimina automáticamente el polvo y los residuos acumulados en el interior del ventilador, manteniendo así un funcionamiento eficiente.
◊ Además, se han instalado boquillas delante de los cepillos, lo que permite una perfecta coordinación entre el lavado y el barrido.
»IV.Operación y control
El vehículo está equipado con dos sistemas de control operativo para un funcionamiento flexible y eficiente:

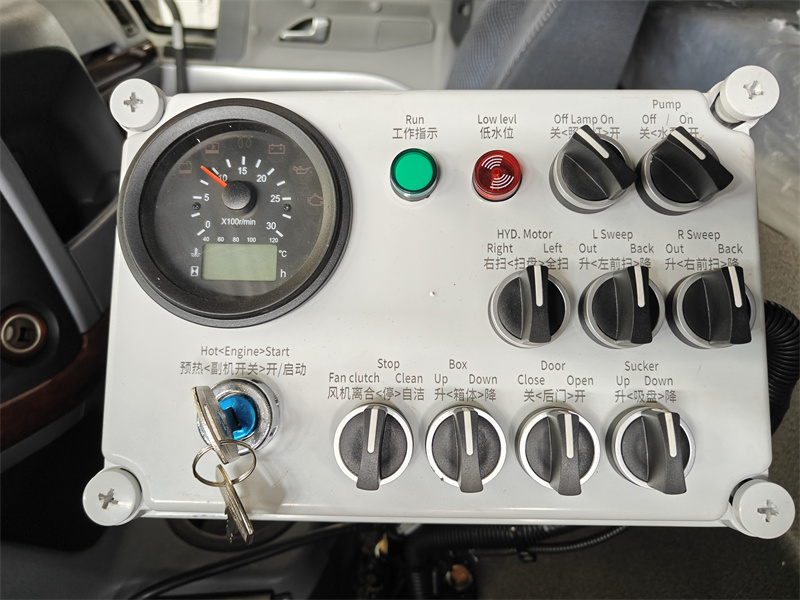

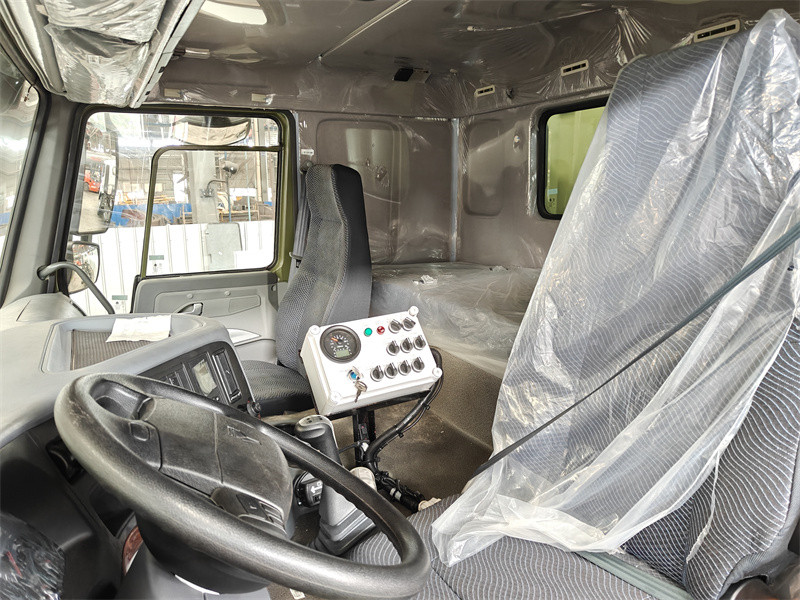

1. Panel de control en la cabina: Integra el control y la visualización de todas las funciones principales, lo que permite al operador realizar la mayoría de las tareas sin salir de la cabina. Incluye:
★ Unidad de visualización: Tacómetro del motor auxiliar, indicadores de estado operativo, luz de advertencia de bajo nivel de agua.
★Interruptores de función: Interruptor de luces, interruptor de la bomba de agua.
★ Perillas de control:

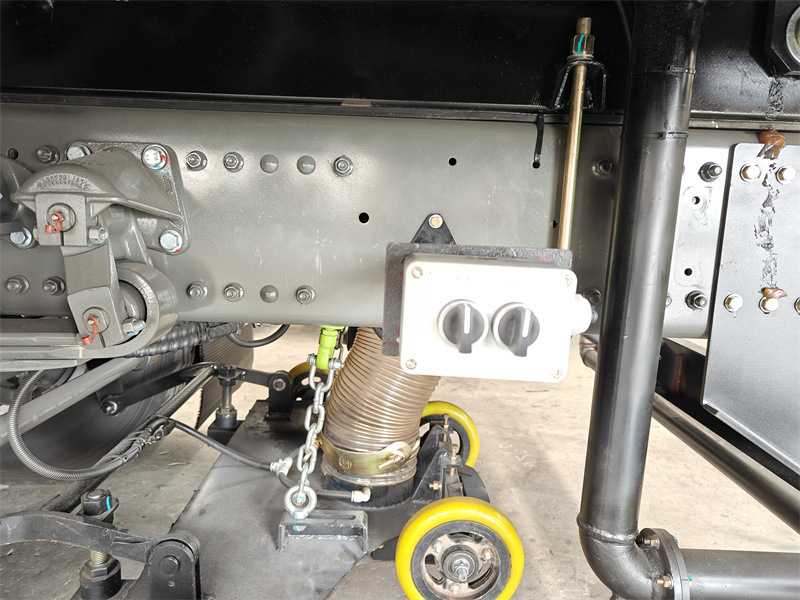

2. Caja de control auxiliar cerca de la boca de succión:
Diseñada para un funcionamiento práctico, esta caja de control secundaria incluye:
Pomo para abrir/cerrar la puerta trasera
