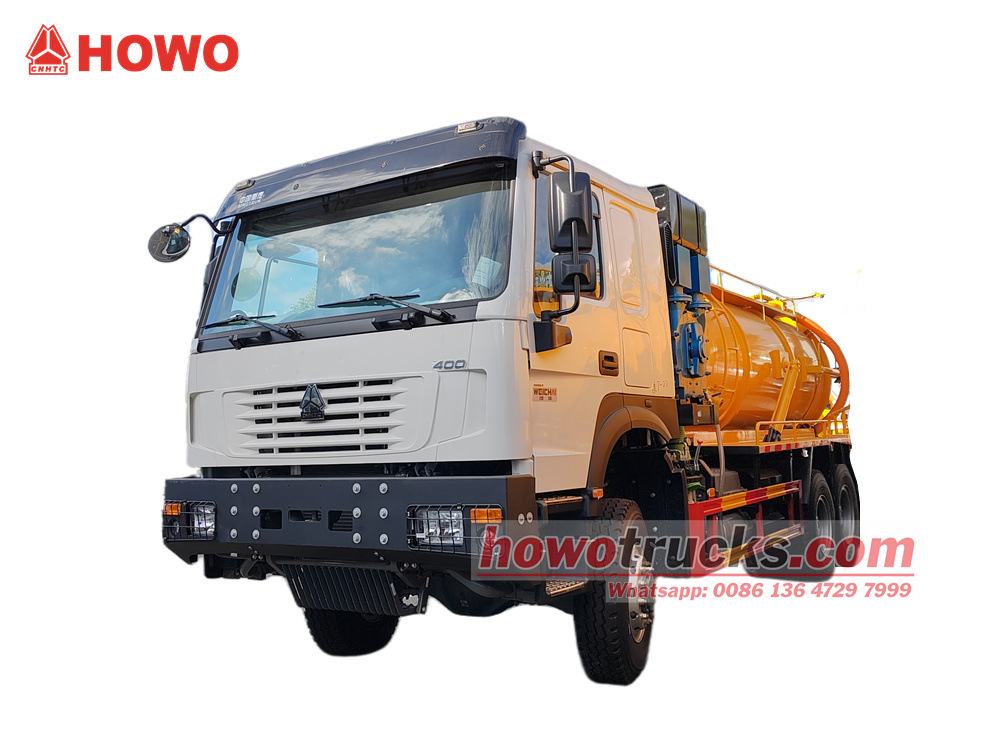

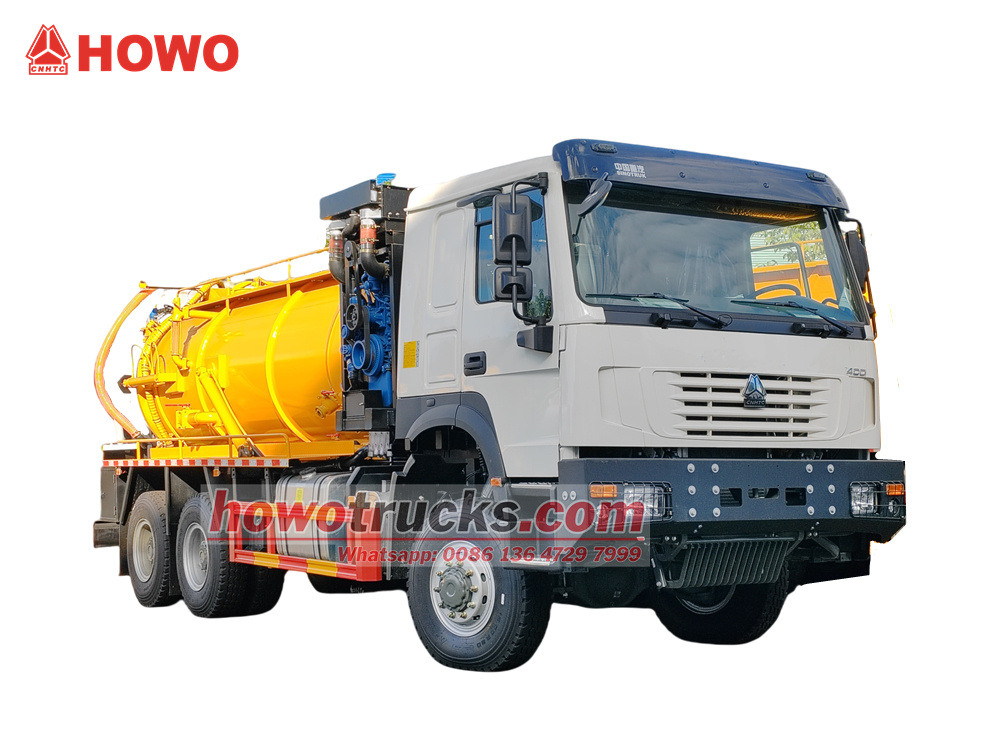

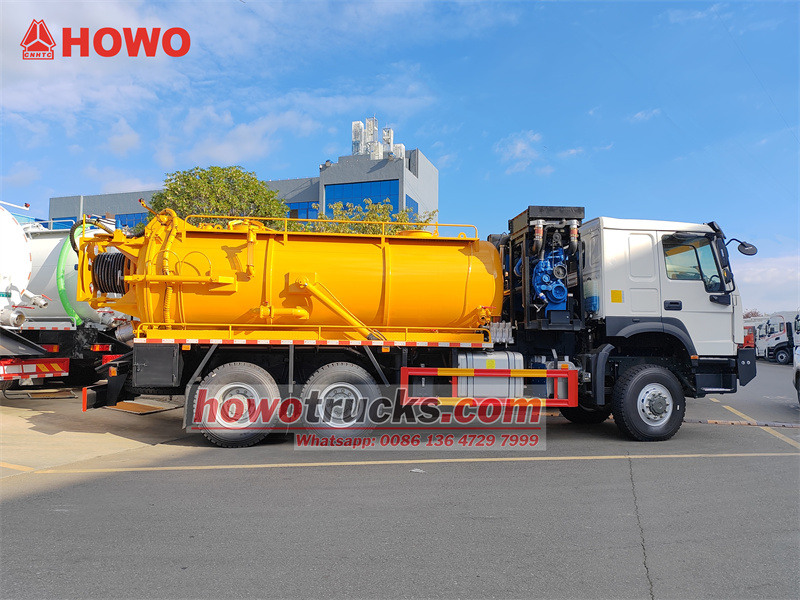

Vehículo combinado de limpieza por vacío Howo 6x6

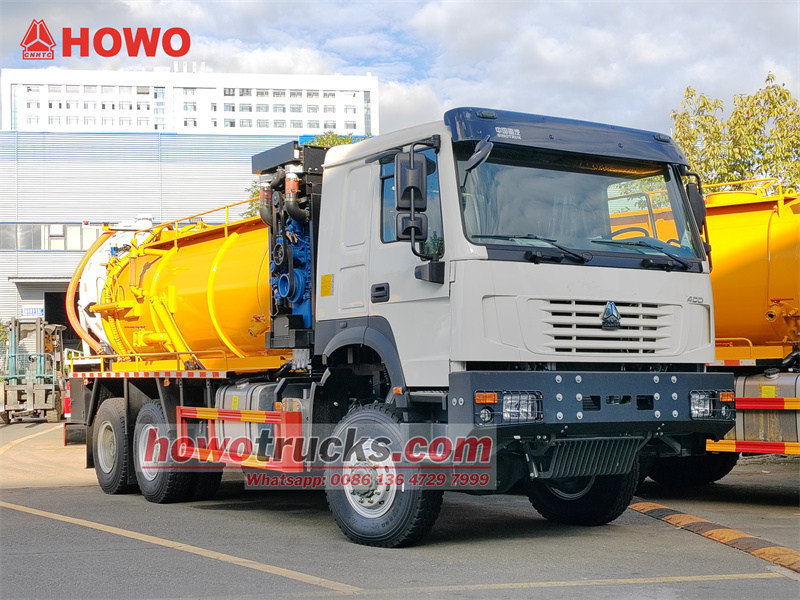

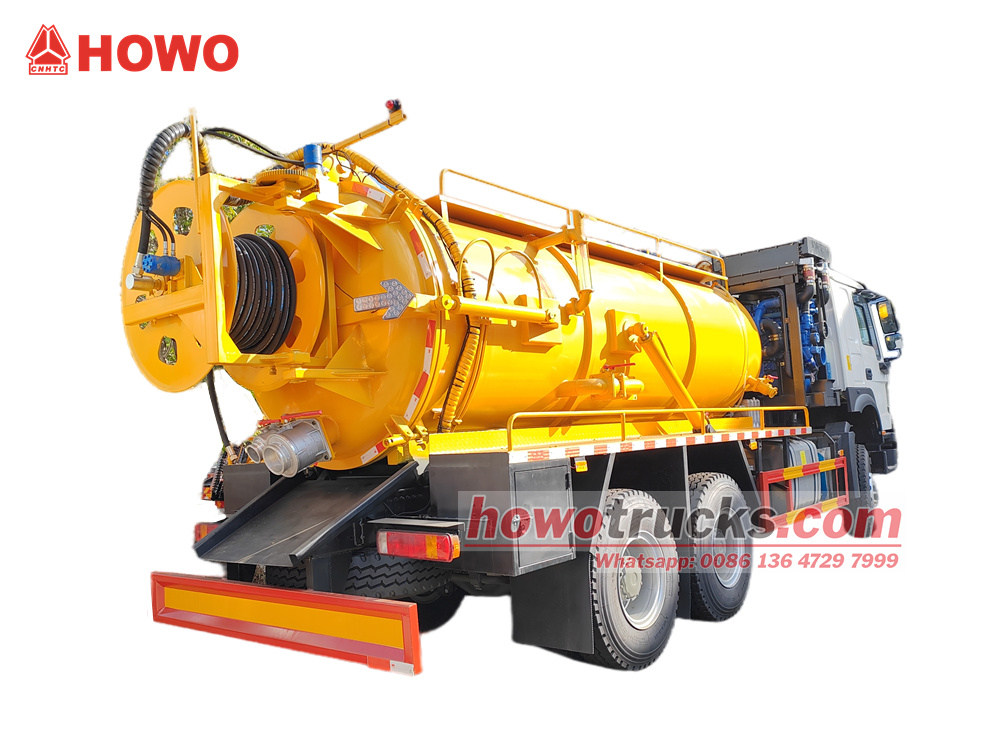

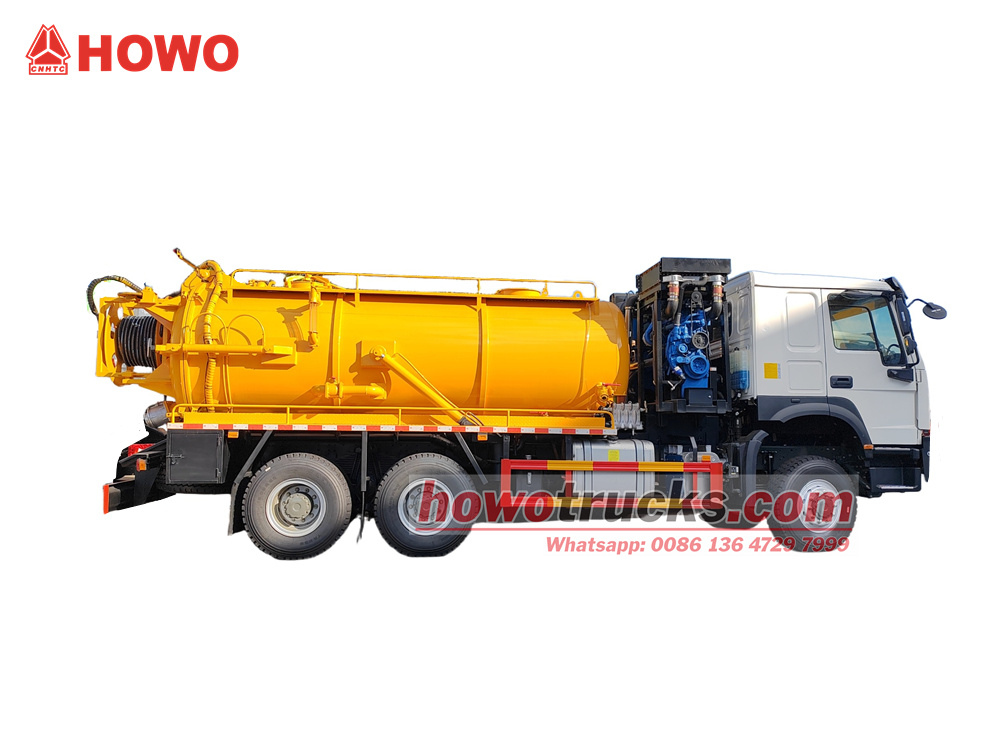

El vehículo de dragado combinado HOWO 6X6 de 12 m³ es una modificación del chasis Sinotruk HOWO 6x6 de tracción integral. Cuenta con una cabina semiabierta, una distancia entre ejes de 4300 mm + 1400 mm y está equipado con un motor Weichai WP10H400E62 Euro 6 de 400 hp y una transmisión HW19710 de 10 velocidades. El vehículo dispone de un tanque de aguas residuales de 10 metros cúbicos y un tanque de agua de limpieza de 2 metros cúbicos, cada uno con compartimentos separados.
El vehículo de succión de aguas residuales Howo está equipado con un tanque de aceite hidráulico, una válvula de descarga, una bomba de vacío de circulación de agua SK-15, una tubería de succión y descarga de aguas residuales, una bomba de limpieza de alta presión, un carrete de limpieza de alta presión, un separador de vapor de agua, un separador de aceite y gas, una ventana de visualización del nivel de líquido y una escalera.
Capacidad de trabajo :
12cbmTipo cabina :
Howo one and half cabinSistema de transmisión :
6x6,LHDDistancia entre ejes (mm) :
4300+1400Específico del motor :
400HP/WP10H400E62Caja de cambios :
HW 19710 10-speed,manualEje delantero (kg) :
7000Eje trasero (kg) :
1800(2 axles)
Fabricante:CSGRUPO DE CAMIONES LIMITADO.
Somos un fabricante profesional de vehículos especiales,
Completamente nuevo y100%Calidadgarantizado.
▶I. Introducción del producto:
ElVehículo combinado de limpieza por vacío Howo 6x6 Está diseñado para el dragado de tuberías urbanas, la eliminación de aguas residuales y las operaciones de limpieza a alta presión. Equipado con un motor Weichai de 400 caballos de fuerza y una transmisión de 10 velocidades, ofrece una gran potencia. El vehículo cuenta con una cabina integrada de 10 m.³ tanque de aguas residuales y un tanque de 2 m³ Tanque de agua limpia con compartimentos separados. Equipado con una bomba de vacío de circulación de agua SK-15, una bomba de limpieza de alta presión y un carrete, realiza de manera eficiente operaciones de succión, drenaje y limpieza de tuberías de aguas residuales. Este vehículo integra funciones de succión, drenaje y limpieza a alta presión, lo que lo hace idóneo para condiciones de carretera complejas y operaciones de alta intensidad, ofreciendo capacidad todoterreno y un rendimiento eficiente.
▶II. ProductoCaracterísticas:
1. Adaptabilidad a todo tipo de terreno: La tracción 6x6 y el chasis de gran altura libre al suelo permiten afrontar con facilidad situaciones complejas como inundaciones urbanas y carreteras de montaña.
2. Vehículo multiusos: Las funciones integradas de aspiración de aguas residuales, drenaje y descarga a alta presión reducen los costes de inversión en equipos.
3. Funcionamiento eficiente: El diseño del compartimento, junto con la bomba de vacío de alta potencia y la bomba de limpieza de alta presión, acortan los ciclos de funcionamiento y mejoran la eficiencia en cada viaje.
4. Fiable y duradero: La combinación del chasis Sinotruk HOWO y el motor Weichai garantiza una baja tasa de fallos y un mantenimiento sencillo.
▶II. ProductoPresupuesto:
| Howo 6x6Camión de limpieza de desagües con chorro de agua a alta presión | ||||
| General | Marca del vehículo | Camiones CS | ||
| Modelo de vehículo | CS5250GXH | |||
| Marca del chasis | ISUZU | |||
| Dimensiones generales | 9350 * 2550 * 3930 mm | |||
| Peso bruto vehicular / Peso en vacío | 25000 kg / 12500 kg | |||
| Cargas por eje | 7000/18000 (Grupo de dos ejes) | |||
| Taxi | Capacidad de la cabina | Chasis-cabina SINOTRUK HOWO 6x6, una fila y media, con aire acondicionado, USB y asistencia de dirección. | ||
| Motor | Tipo de combustible | Motor de 6 cilindros en línea, inyección directa, refrigerado por agua, cuatro tiempos, turboalimentado e intercooler, common rail de alta presión controlado electrónicamente, Hi+SC | ||
| Marca | WEICHAI | |||
| Modelo | WP10H400E62 | |||
| Fuerza | 400 CV/ 294 kW | |||
| Velocidad nominal | 1900 rpm | |||
| Par máximo | 1900 N·m | |||
| Velocidad de par máximo | 1200-1300 rpm | |||
| Desplazamiento | 9,5 litros | |||
| Norma de emisiones | Euro 2 | |||
| Chasis | Tipo de accionamiento | 6x6, izquierda transmisión manual | ||
| Transmisión | HW19710 10 velocidades, manual | |||
| Distancia entre ejes | 4300+1400 mm | |||
| Número de ejes | 3 | |||
| Especificaciones del neumático | 12.00R20 | |||
| Número de neumático | 10 neumáticos y 1 neumático de repuesto | |||
| Velocidad máxima | 85 km/h | |||
| Pintar | Pintura metalizada | |||
| Superestructura | Tanque | Capacidad del tanque | 10000 litros tanque de aguas residuales, tanque de agua de limpieza de 2000 litros | |
| Material del tanque | Acero carbono | |||
| Bomba de vacío | Presión alta Vacío Bomba | Bomba de vacío de circulación de agua SK-15 YIFENG | ||
| Presión máxima | 8000 Pa | |||
| Tasa de bombeo | 15 metros³/min | |||
| nivel de vacío(-450 mmHg) parbitraje tasa | 13,5 m³/min | |||
| Ángulo de elevación del tanque | 45 grados | |||
| Velocidad nominal | 970 rpm | |||
| Fuerza | Bomba de vacío | 30 kW | ||
| Compresor | 37 kW | |||
| Cabezal de succión | 7m | |||
| Boquillas | Un grupo de boquillas incluía | |||
| Bomba de vacío | Altamente eficiente, tasa de vacío 93%, succión y descarga rápidas, altura de succión de 6 m. | |||
| Bomba de alta presión | Tipo | SYLT/SY90-56 | ||
| Fluir | 350 L/min | |||
| Presión | 17 MPa | |||
| Tubería de alta presión | Tubería de agua de alta presión de 30 m con diámetroφ19 | |||
| Boquilla de chorro | Unidades estándar de 10 unidades con diferentes modelos. | |||
| La puerta trasera se puede abrir hidráulicamente para la descarga completa de materiales sólidos. | ||||
| Todos los accesorios estándar: boca de registro, kit de herramientas, manual en inglés..... | ||||
| Opcional | ** El material del tanque podría ser acero inoxidable. | |||
▶Ⅲ. ProductoDetalles:

Configuración del chasis principal
1. Tipo de tracción: Tracción integral 6x6, adecuada para condiciones difíciles como barro, pendientes y caminos sin pavimentar.

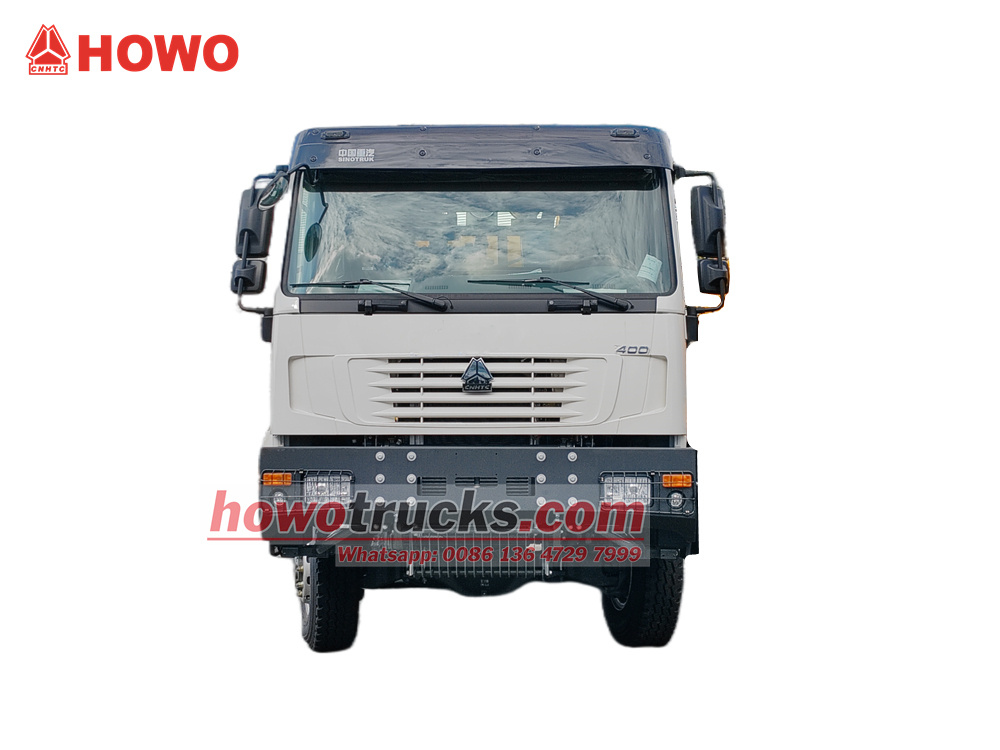

2. Cabina: Cabina de una fila y media, con capacidad para tres personas.
3. Distancia entre ejes: configuración de doble distancia entre ejes de 4300 + 1400 mm.
4. Tren motriz:
o Motor: Weichai WP10H400E62, que cumple con las normas de emisiones Euro 6, cuenta con una potente potencia de 400 caballos y un alto par motor a bajas revoluciones, adecuado para subir pendientes con cargas pesadas.
o Transmisión: Transmisión manual de 10 velocidades HW19710, que ofrece una amplia gama de marchas y relaciones.

Sistema de la parte superior del cuerpo:
La parte superior del vehículo de dragado combinado constituye el núcleo, e integra un tanque de 12 metros cúbicos y diversos equipos operativos especializados.
• Ensamblaje del tanque:
o Capacidad total: 12 metros cúbicos.
Diseño de compartimentos separados: Utiliza un tanque de aguas residuales de 10 metros cúbicos y un tanque de agua limpia de 2 metros cúbicos. Este diseño garantiza una estricta separación entre los fluidos limpios y sucios. El tanque de agua limpia suministra agua limpia al sistema de limpieza a alta presión, mientras que el tanque de aguas residuales almacena los residuos recuperados. Estos compartimentos separados evitan la interferencia entre ambos, lo que mejora significativamente la eficiencia y la comodidad operativa.

Componentes operativos principales:
1. Sistema de succión al vacío:

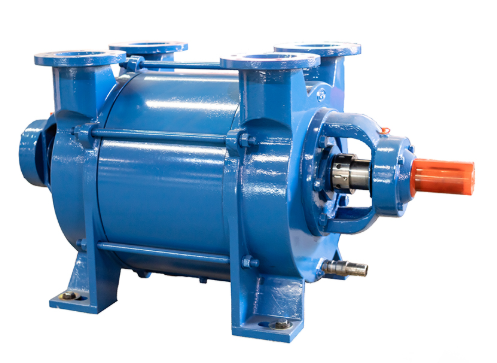

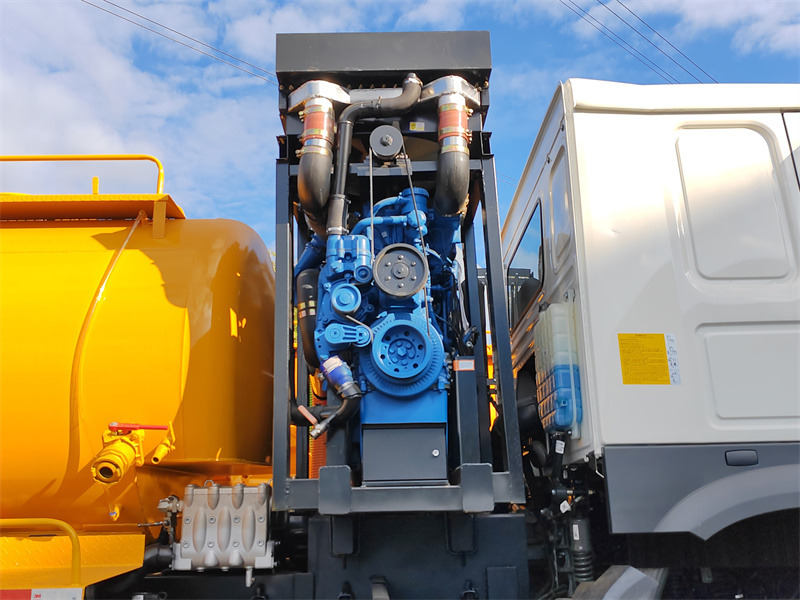

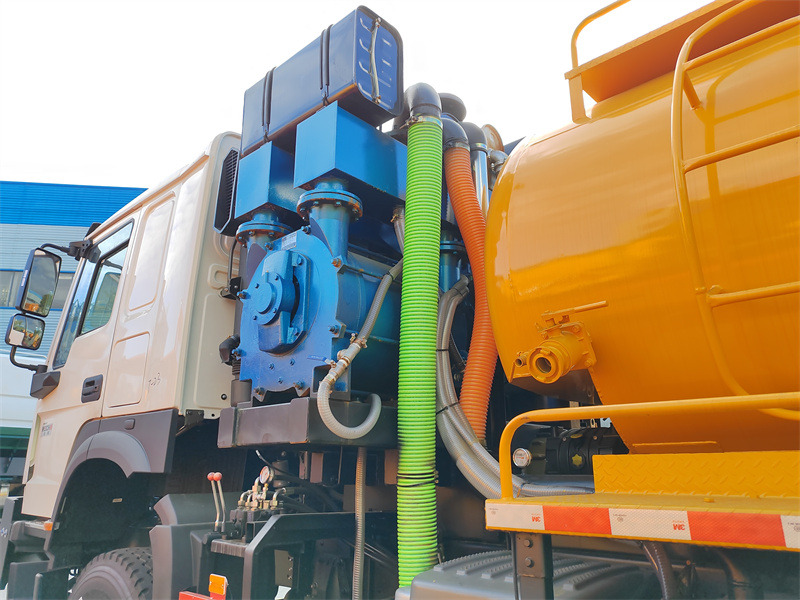

Equipo básico:Bomba de vacío de circulación de agua Yifeng SK-15. Con una capacidad de succión máxima de 15 m.³Con un caudal de /min y un vacío máximo de -0,093 MPa, esta bomba ofrece una velocidad de bombeo rápida, un alto vacío y la capacidad de tolerar pequeñas cantidades de líquido, lo que la convierte en la clave para una extracción eficiente de aguas residuales.
Sistemas auxiliares: Equipados con un separador de vapor de agua y un separador de aceite y gas, estos dispositivos separan eficazmente la humedad y la neblina de aceite del aire aspirado, protegiendo la bomba de vacío y evitando la contaminación ambiental.
Tubería de succión: Equipada con tuberías de aspiración y descarga de gran diámetro para una conexión rápida y fiable, lo que garantiza una extracción eficiente.



2. Sistema de limpieza a alta presión:
Equipo básico: La bomba de limpieza de alta presión SYLT/SY90-56, con un caudal de 350 L/min, genera un flujo de agua a presión extremadamente alta para cortar obstrucciones y limpiar las paredes de las tuberías.

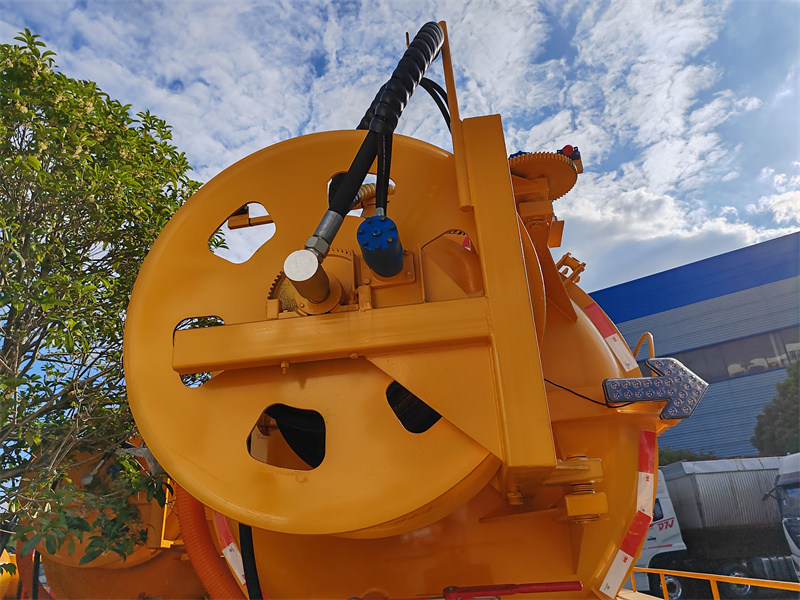

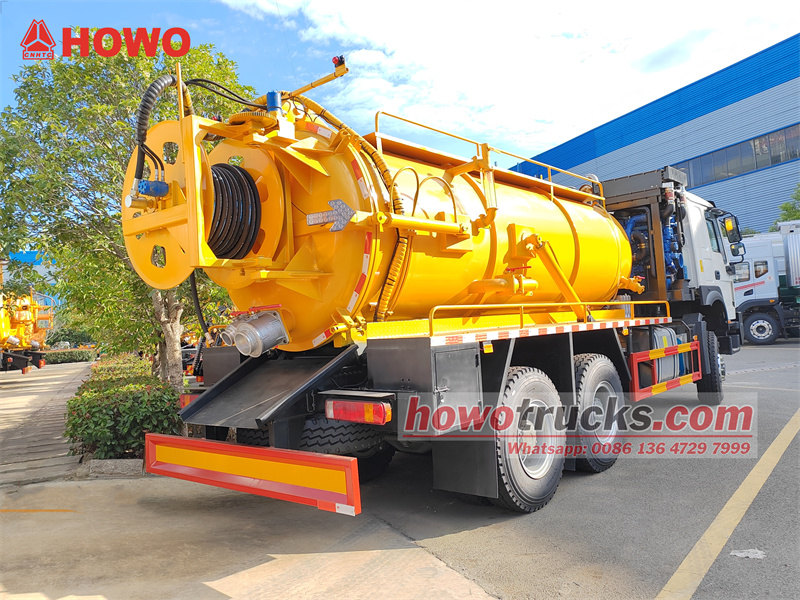

Dispositivo operativo: El carrete de limpieza de alta presión, equipado normalmente con una manguera de alta presión de varias decenas de metros de longitud y una boquilla de limpieza especializada, ofrece un funcionamiento flexible y puede penetrar profundamente en las tuberías.
3. Sistema hidráulico:

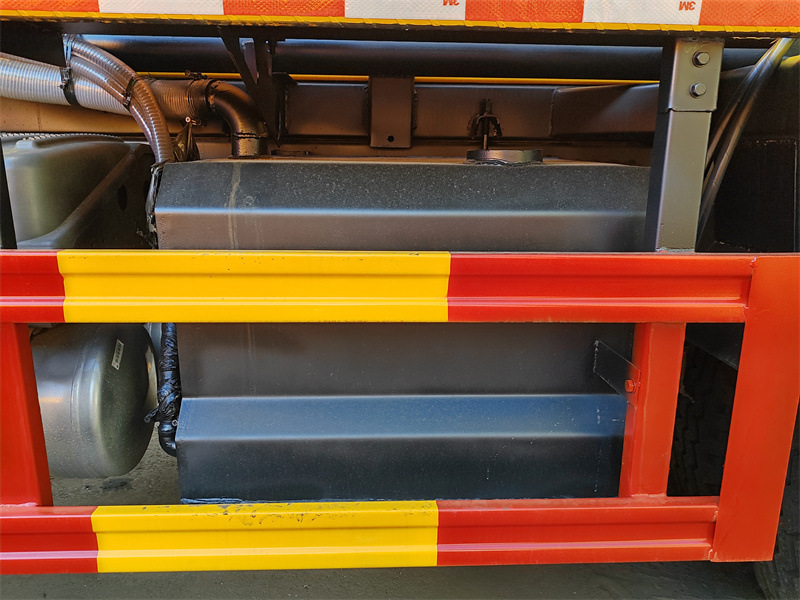

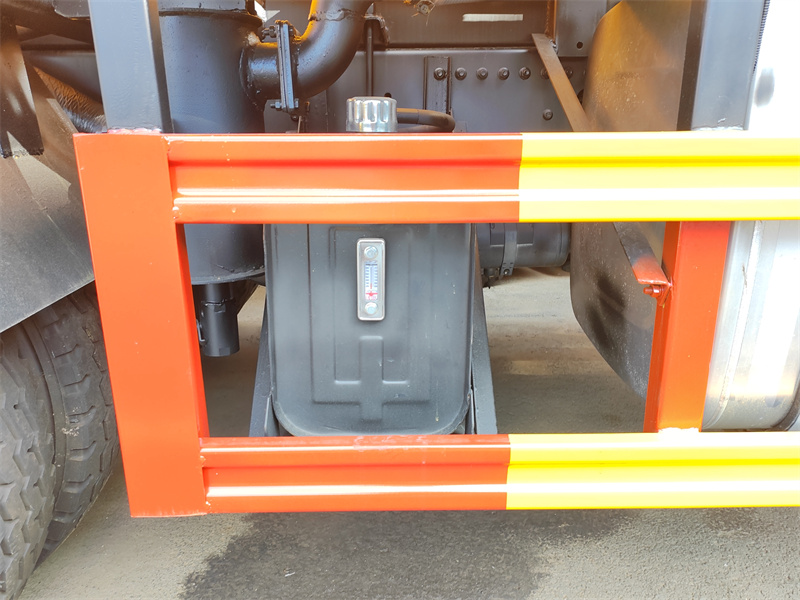

Fuente de alimentación: Un depósito de aceite hidráulico independiente y una unidad de bomba hidráulica proporcionan energía hidráulica estable y fiable para la bomba de vacío, el carrete y demás equipos.


4. Otros dispositivos:
o Dispositivo de observación del nivel de líquido: Permite al operador controlar el nivel de líquido en el tanque en tiempo real para evitar sobrecargas.

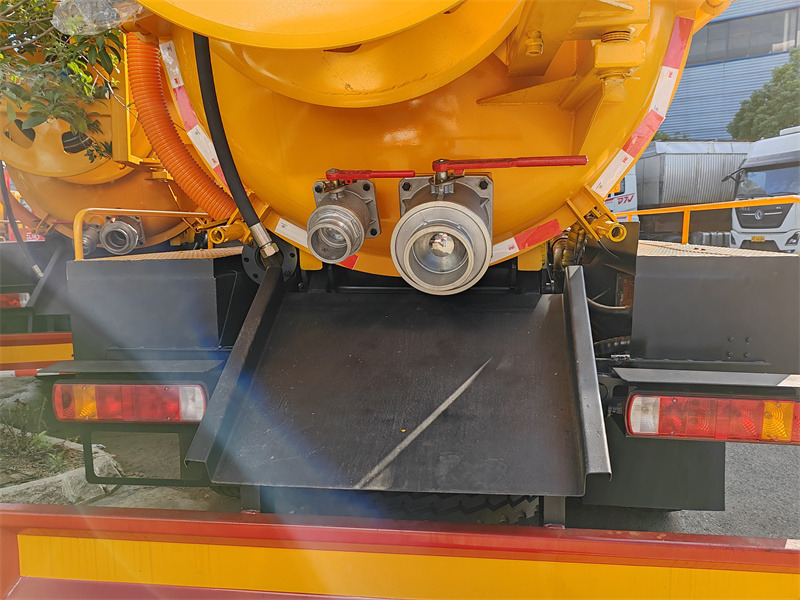

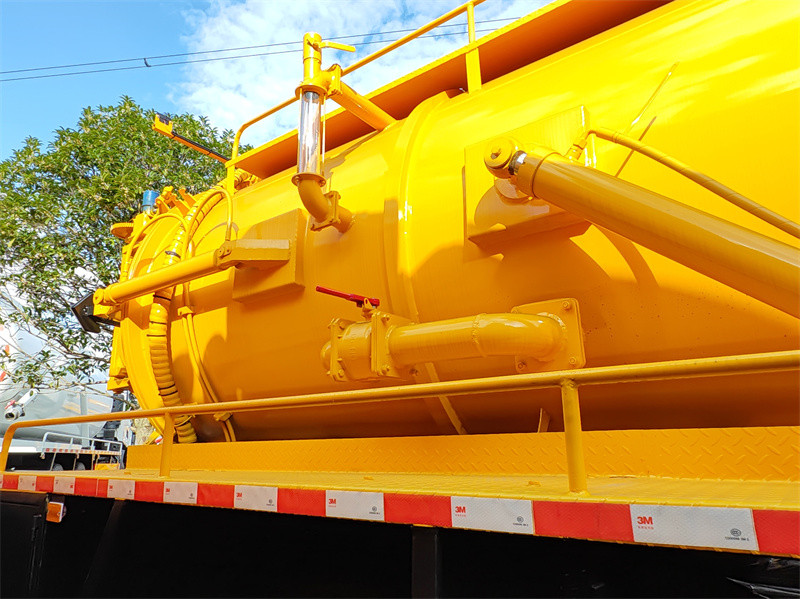

o Válvula de drenaje: Permite la descarga rápida y controlada de las aguas residuales del tanque.
o Escalera: Se ha instalado una escalera en el lado izquierdo del tanque para facilitar el acceso al mismo para su inspección o mantenimiento.

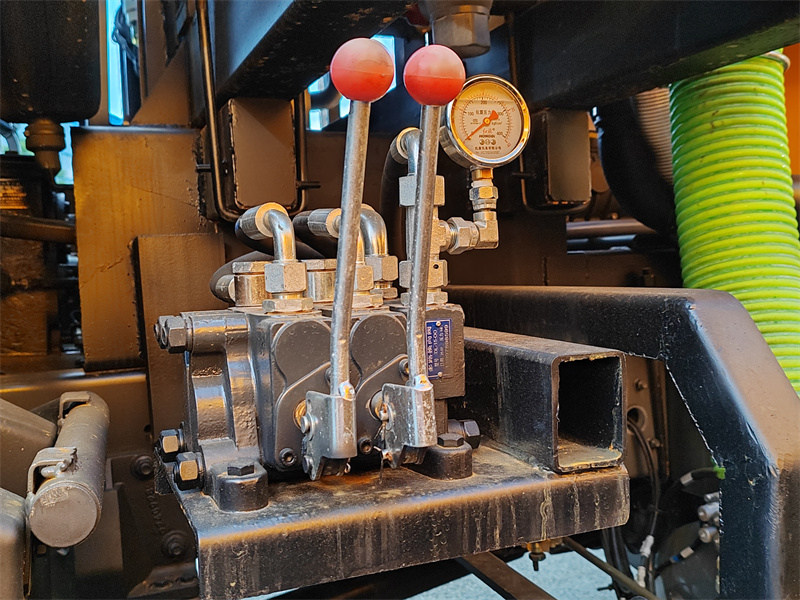

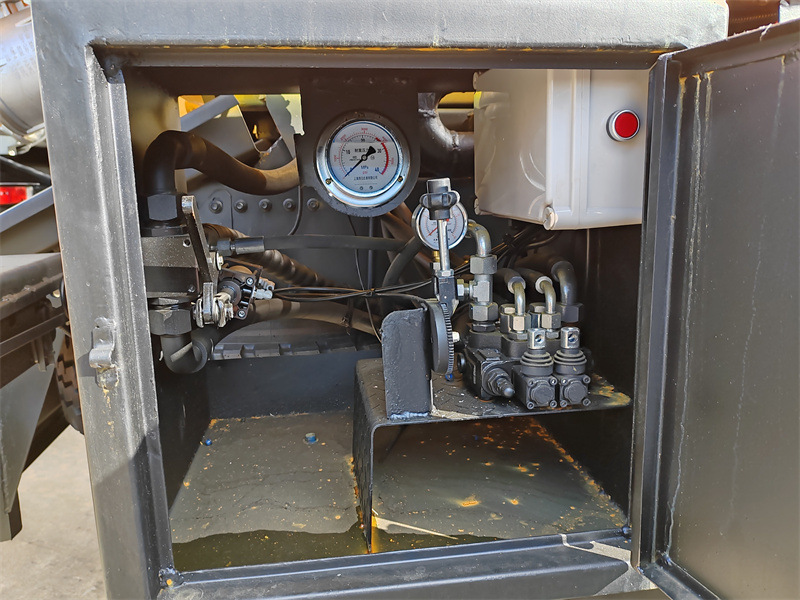

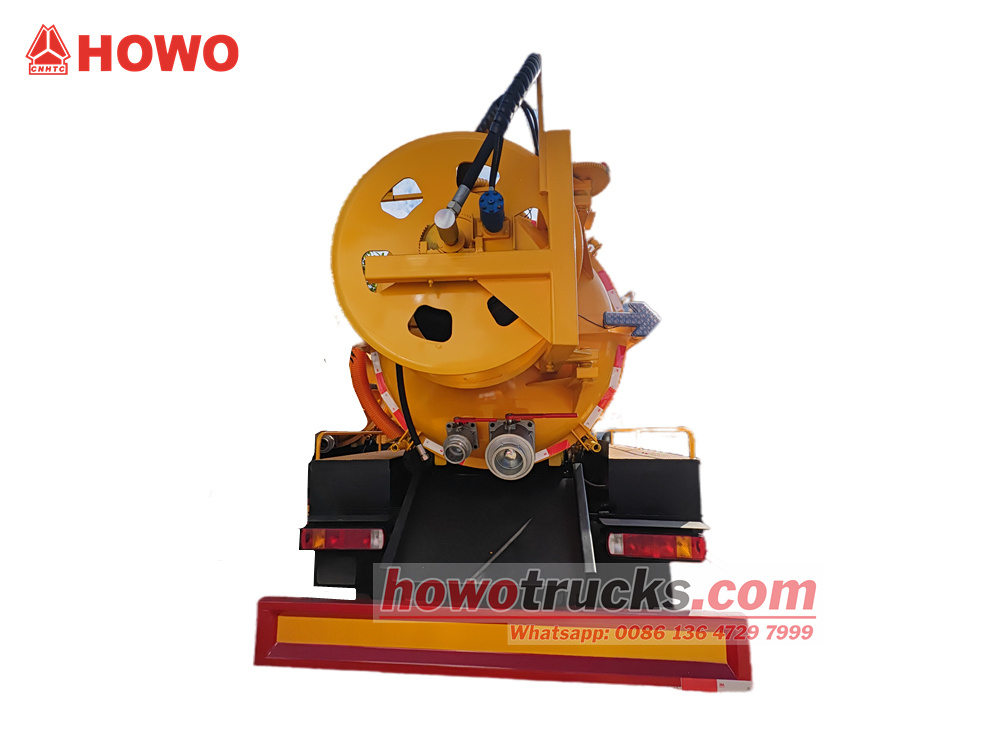

o Válvula de operación: Situada en el lado del conductor y en el portón trasero, esta válvula controla manualmente la elevación y el descenso del depósito, así como la apertura y el cierre del portón trasero.
▶Ⅳ.Principio de funcionamiento:
Cuando el vehículo de dragado combinado HOWO 6X6 de 12 m³ está en funcionamiento, la bomba de vacío se activa para crear presión negativa. Esta tubería de succión extrae las aguas residuales y los lodos de la tubería o fosa y los deposita en el tanque de aguas residuales. Un separador de vapor de agua impide que el agua entre en la bomba, garantizando la estabilidad del sistema. Cuando el tanque de aguas residuales está lleno o necesita limpieza, la válvula de descarga se abre para evacuar los desechos. Durante la fase de limpieza a alta presión, el tanque de agua limpia suministra agua a la bomba de alta presión. Tras la presurización, un chorro de agua a alta presión se rocía a través de una manguera, impactando la obstrucción y despejando la tubería. El sistema hidráulico del vehículo controla el funcionamiento coordinado de los diversos componentes, mientras que el chasis de tracción integral 6X6 proporciona una potencia estable, asegurando la finalización eficiente de las operaciones integradas de succión, drenaje y lavado en terrenos complejos, completando así todo el proceso de mantenimiento de la tubería.
