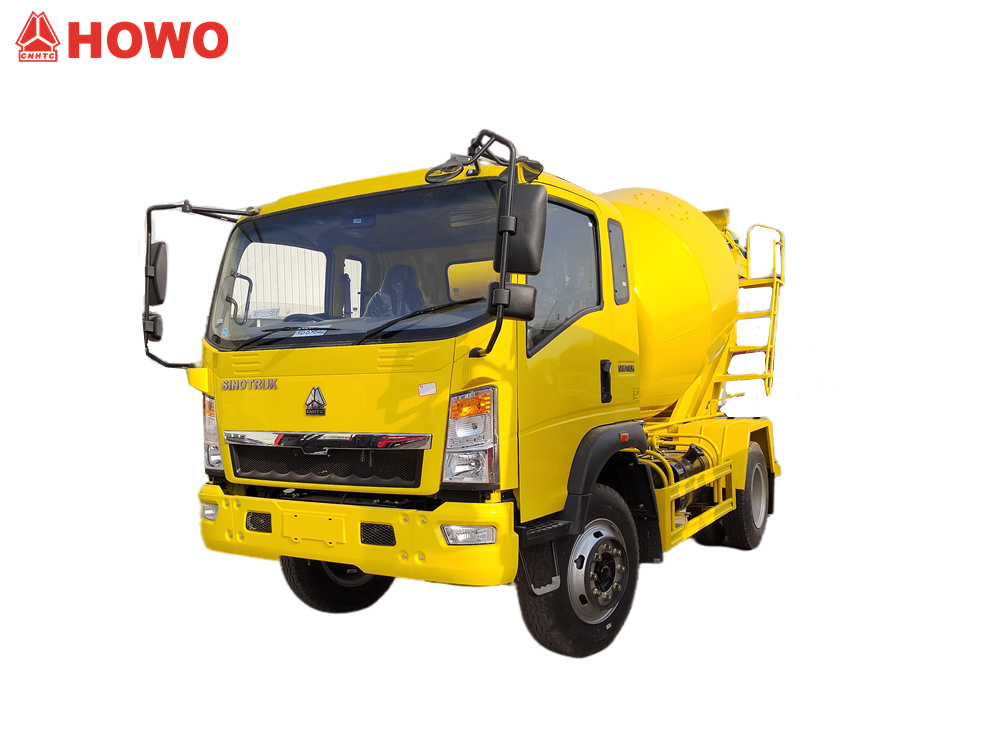

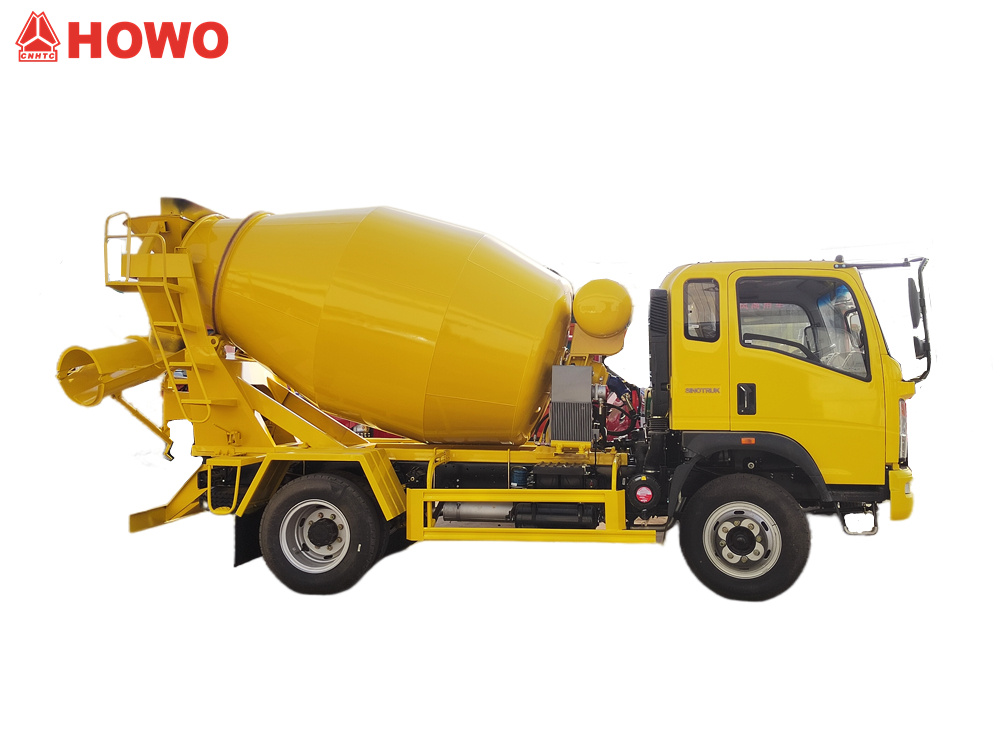

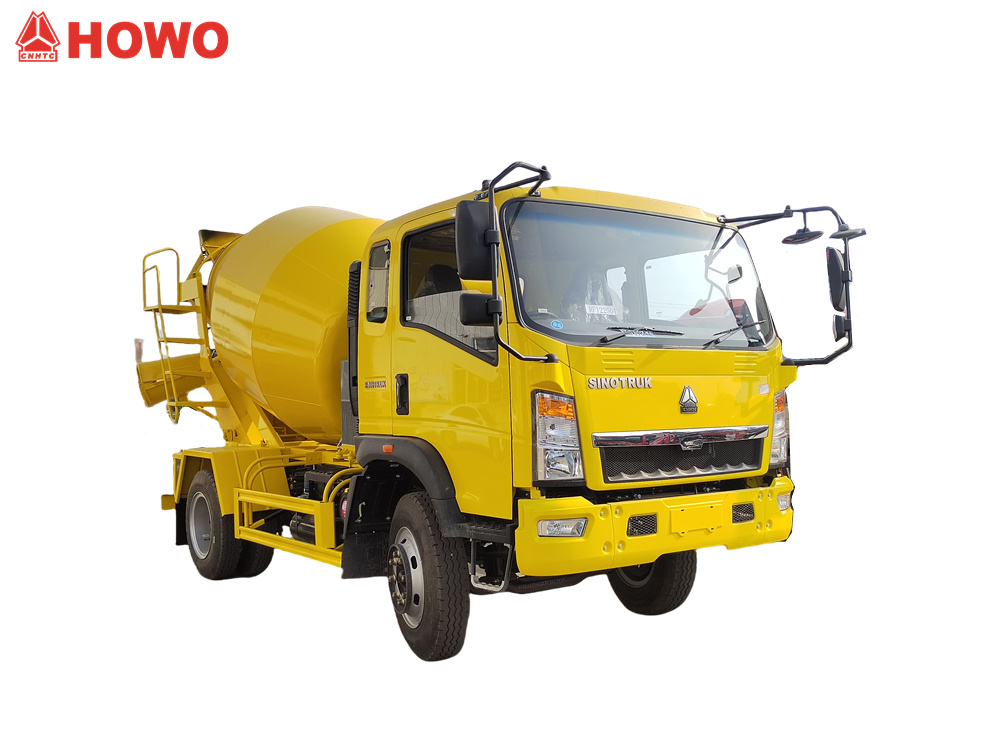

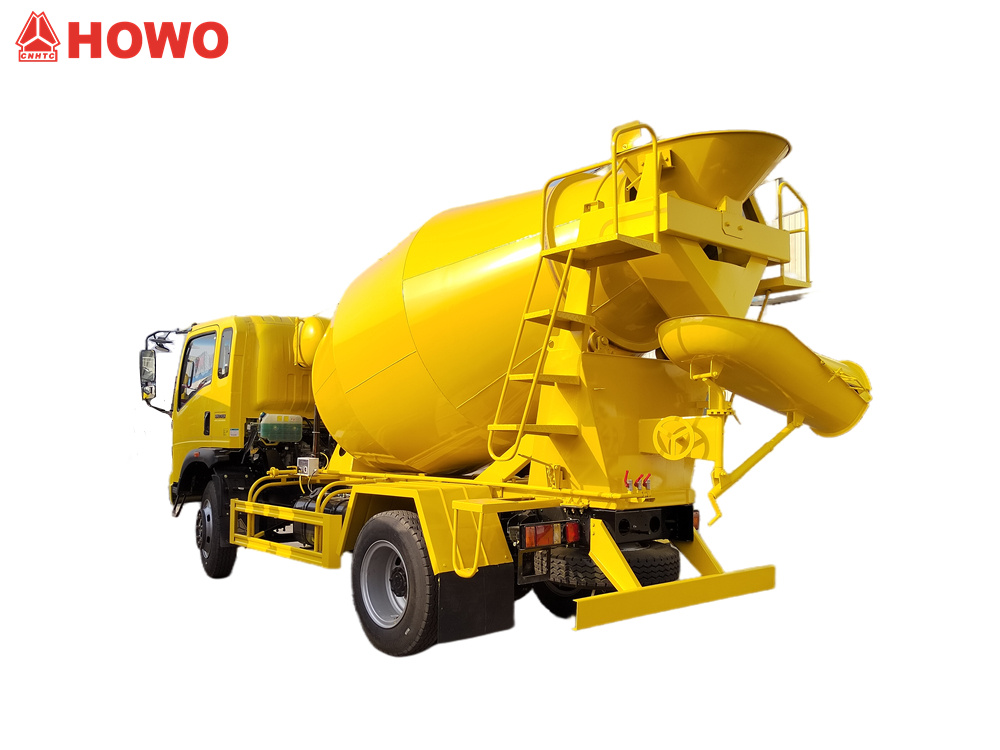

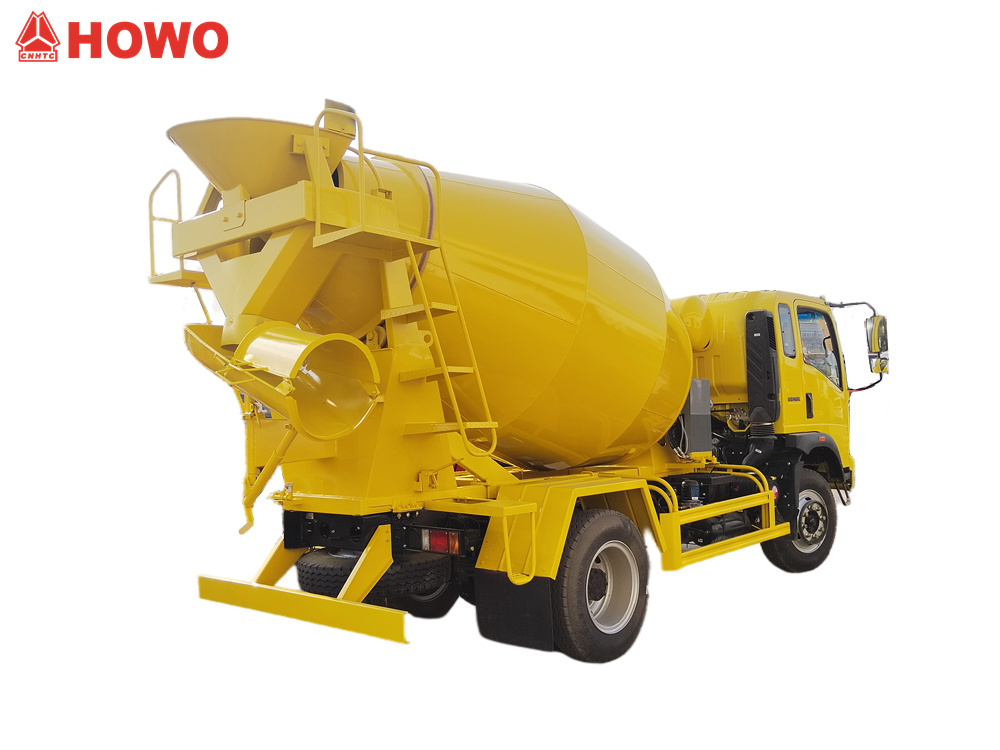

El camión hormigonera HOWO de 5 metros cúbicos adopta la cabina HOWO 2080 de media fila, con una masa total de 16 toneladas y una distancia entre ejes de 3800 mm. Está equipado con un motor SINOTRUK MC05.18-40 de 180 caballos de fuerza y una caja de cambios HW90510C de 10 velocidades. El tanque de mezcla superior tiene una capacidad de 5 metros cúbicos y está hecho de acero al manganeso Q355. El cuerpo del tanque es de 4 mm y la tapa de 6 mm. Está equipado con un reductor, bomba y motor hidráulicos, radiador, conjunto de caja de control de aire, capacidad del tanque de agua de 400 L, suministro de agua a presión de aire, manijas de control de doble cara en la parte trasera, operación de articulación y baja tasa de residuos.
Capacidad de trabajo :
5cbmTipo cabina :
Howo 2080 one and half row cabinSistema de transmisión :
4x2,LHDDistancia entre ejes (mm) :
3800 mmEspecífico del motor :
180HP / Sinotruk MC05.18-40Caja de cambios :
HW90510C, 10-speed, manualEje delantero (kg) :
6000Eje trasero (kg) :
10000El Camión hormigonera HOWO de 5 m³ es un vehículo de construcción mediano, eficiente y confiable. Equipado con el probado motor Sinotruk serie MC05 de 180 caballos de fuerza y la transmisión HW90510C de diez velocidades, ofrece una gran potencia y una excelente eficiencia de combustible. El tanque de mezcla de 5 metros cúbicos, construido con acero al manganeso Q355, cuenta con un excelente rendimiento operativo, con una tasa de carga de ≥3 metros³/min, una tasa de descarga de ≥1,2 m³/min y una baja tasa residual de ≤0,5 %. El sistema de control de articulación bilateral en la parte trasera garantiza un funcionamiento seguro y cómodo, permitiendo al operador completar todo el proceso desde cualquiera de los lados del vehículo.

Nuestra fábrica es un fabricante profesional en el área de camiones,
Garantizamos que todos nuestros productos son nuevos y de alta calidad.
»I.Definición e introducción del producto:
Fabricante:CS TRUCKS GROUP LIMITED
Características principales
1.Utiliza un chasis Sinotruk de probada eficacia para una alta fiabilidad.
2.El cuerpo del tanque de acero al manganeso es resistente al desgaste y a la corrosión, lo que garantiza una larga vida útil.
3.El cuerpo del tanque de gran capacidad satisface las necesidades de operación a largo plazo.
4.Sistema de control de enlace de doble cara para un funcionamiento cómodo y eficiente.
5.El diseño con bajo contenido de residuos garantiza la máxima utilización del hormigón.
» II. Parámetros del producto para HOWO 5cbm cmezcladora de hormigóncamión:
| Luz HOWOCamión mezclador de concreto | ||
| Modelo de vehículo | CS5160GZR | |
| Dimensiones generales | 7250x2300x3150mm | |
| Peso bruto vehicular | 16000kg | |
| Peso en vacío | 6720 kg | |
| Parámetros del chasis | ||
| Marca del chasis | SINOTRUK HOWO | |
| Distancia entre ejes | 3800mm | |
| Tipo de conducción | 4x2, volante a la izquierda | |
| Taxi | HOWO 2080 de una fila y media, con aire acondicionado. | |
| Motor | Tipo | Motor de 4 cilindros en línea, 4 tiempos, sobrealimentado, con intercooler, refrigerado por agua, |
| Mmodelo | SINOTRUK MC05.18-40 | |
| Potencia nominal (HP) | 180 CV / 132 kW | |
| Velocidad nominal | 2400 rpm | |
| Máximo esfuerzo de torsión | 700 N·m | |
| Velocidad de par máximo | 1300-1700 rpm | |
| Desplazamiento | 4,58 litros | |
| Norma de emisiones | Euro 4 | |
| Tipo de combustible | Diesel | |
| Transmisión (Caja de cambios) | HW90510C 10-velocidad, manual | |
| Carga del eje delantero | 6000 kg | |
| Carga del eje trasero | 10000 kg | |
| Neumático | 9.00R20 (6+1) | |
| Parámetro del tambor mezclador | ||
| Material del tambor de mezcla | Acero de alta calidad resistente al desgaste | |
| Modelo: Acero al manganeso Q355 | ||
| Grosor del cuerpo del tambor: 4mm, Grosor de la tapa final: 6 mm | ||
| Capacidad de agitación | 5m³ | |
| Tarifa de cobro | ≥3.2 m³/min | |

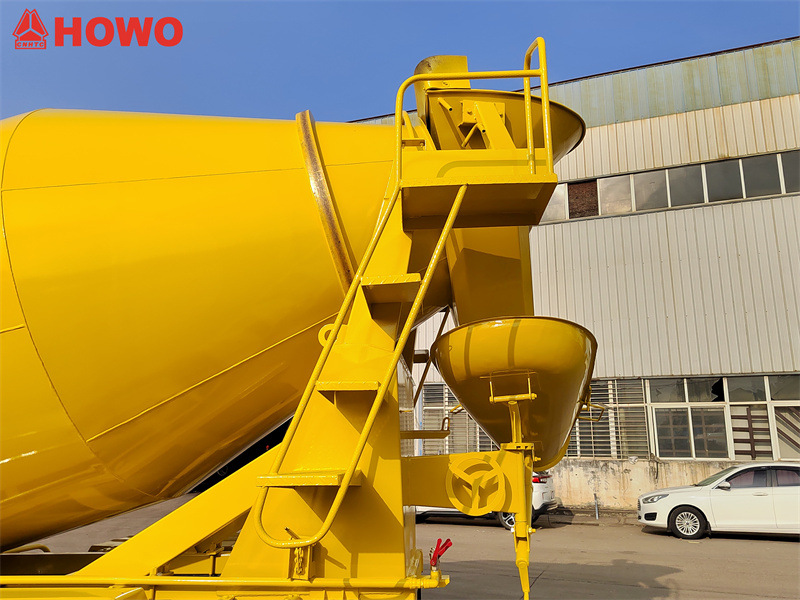

| Dimensiones de la tolva de alimentación superior | ≥650 mm | |
| Tasa de descarga | ≥1,25 m³/min | |
| Tasa residual | ≤0,5% | |
| suministro de agua | Sistema de suministro de agua bárica | |
| Capacidad del tanque de agua | 400 litros | |
| Velocidad de rotación del tambor de la mezcladora | 0~12 rpm | |
| Modelo de sistema operativo | Palanca de mando de dos lados traseros, operación de enlace | |
| Accesorio | Caja de herramientas, reductor, bomba y motor hidráulicos, radiador, | |

»III.Detalles del producto

Configuración del chasis
1. Taxi: Semicabina HOWO de 2080 filas (diseño ergonómico, con elevalunas eléctricos y cierre centralizado)
2. Masa bruta: 16 toneladas
3. Distancia entre ejes: 3800 mm (diseño de doble eje, eje delantero de 6 toneladas/eje trasero de 10 toneladas)
4. Tren motriz:
◇ Motor: Motor diésel de cuatro cilindros en línea Sinotruk MC05.18-40
◇ Potencia: 132 kW (180 caballos de fuerza) a 2400 rpm
◇ Norma de emisiones: Nacional IV, 4,58 L
◇ Par máximo: 700 Nm (1300-1700 rpm)
5. Transmisión: Transmisión manual de 10 velocidades HW90510C (relación de la primera marcha: 10,61; relación de la marcha superior: 0,78)

Sistema superior
1. Parámetros del tanque:
◇ Volumen geométrico: 5,2 m³ (Volumen efectivo real: 5 m³)
◇ Material: Acero al manganeso de alta resistencia Q355 (resistencia a la tracción) ≥ 490 MPa)
◇ Grosor del tanque: 4 mm (cilindro principal) / 6 mm (extremos delantero y trasero)
◇ Diseño de la hoja: Palas helicoidales dobles (paso 1200 mm, ángulo 18)°)

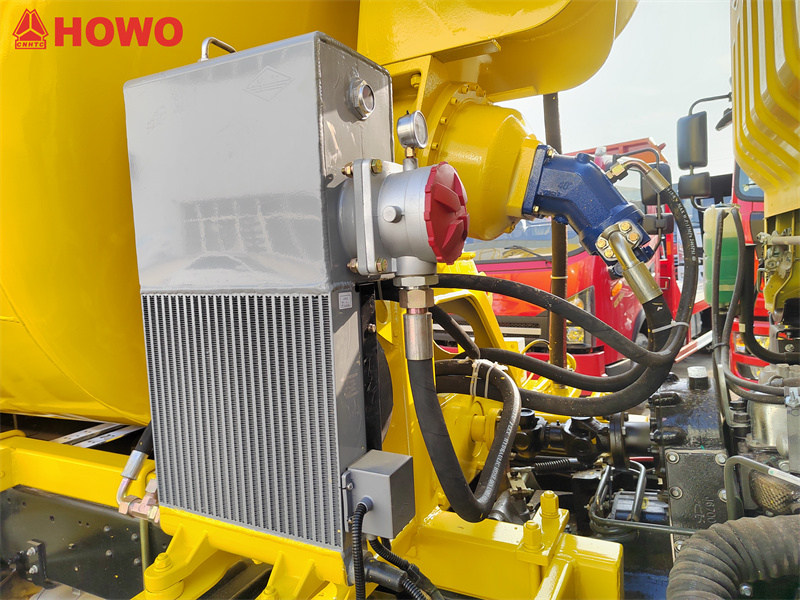

2. Sistema hidráulico:
◇ Reductor: Reductor Keyi
◇ Bomba hidráulica: Weifu
◇ Motor hidráulico: Weifu

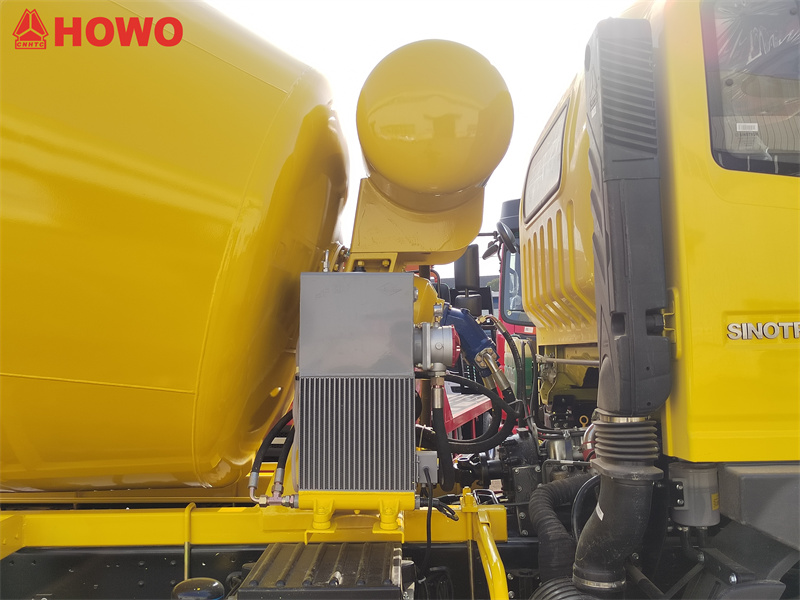

◇ Radiador: Kaipeng (Zona de refrigeración) ≥ 4 metros²)

3. Sistemas auxiliares:

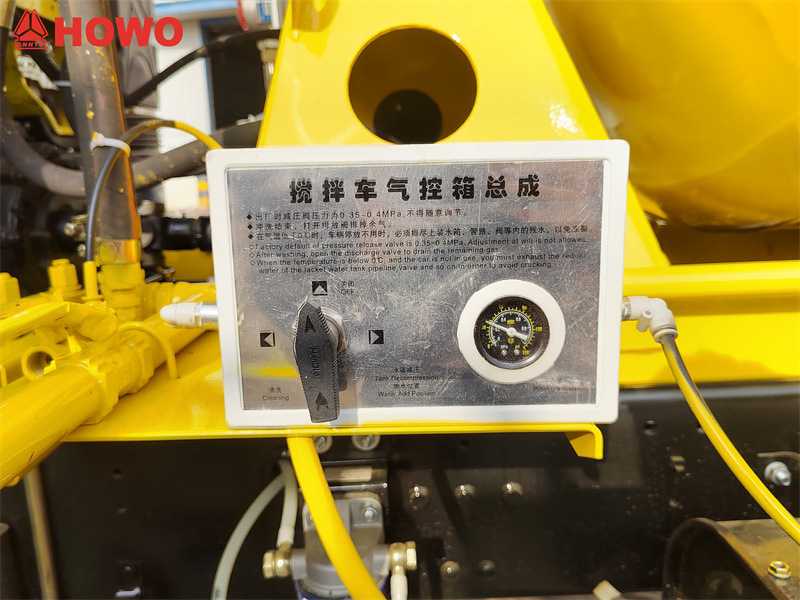

◇ Caja de control de aire: Válvula direccional integrada de tres posiciones y cuatro vías (presión de trabajo 0,8 MPa)
◇ Tanque de agua: Depósito de acero inoxidable de 400 litros (con indicador de nivel y sistema de llenado automático)

Parámetros de rendimiento
1. Rendimiento de alimentación y descarga:
◇ Velocidad de alimentación: ≥3,2 m³/min (a una altura vertical de 4 m)

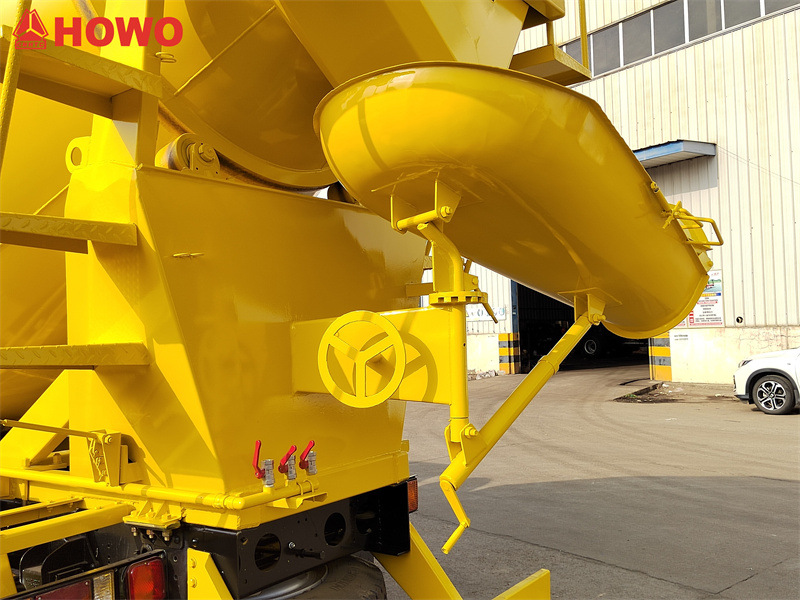

◇ Tasa de descarga: ≥1,25 m³/min (con una longitud de tolva de 4,5 m)
◇ Tasa de residuo: ≤0,5%
2. Rendimiento de la mezcla:
◇ Velocidad Rango: 0-12 rpm (velocidad continua) Ajuste)
◇ Inclinación del tambor: 12° (Garantiza la descarga completa)
◇ Rango de asentamiento del hormigón: 80-220 mm

3. Sistema de suministro de agua:
◇ Presión de suministro de aire: 0,3-0,6 MPa (ajustable)
◇ Caudal de pulverización de agua: ≥50 L/min (diseño de doble boquilla), para limpieza de tanques
Sistema de control:

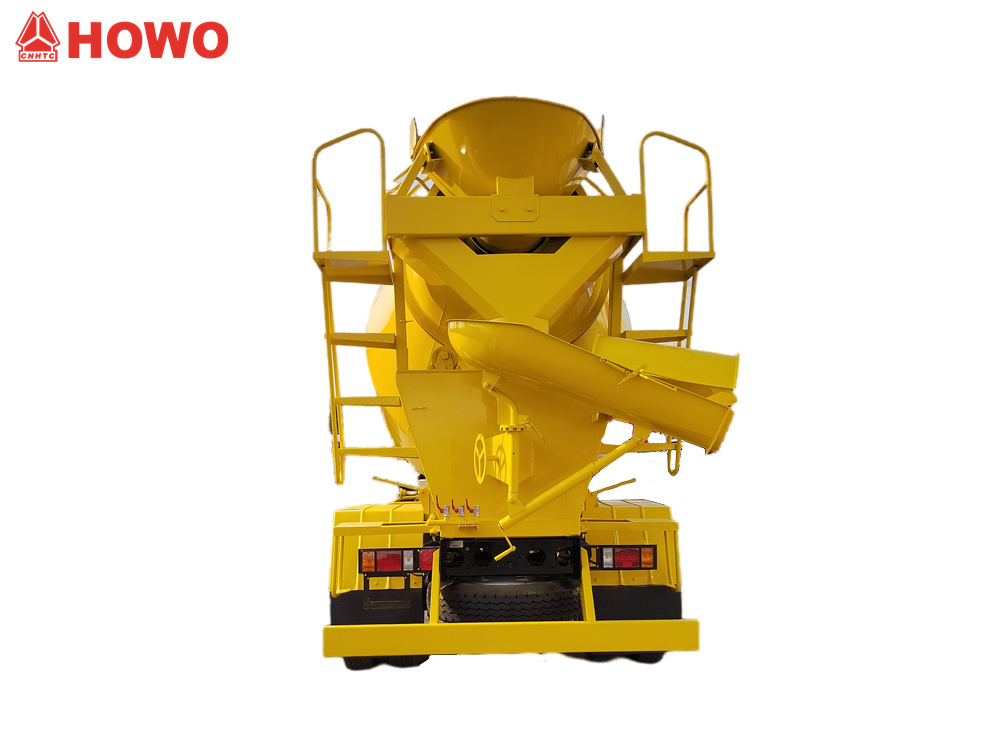

◇Consolas de control dobles en la parte trasera (una a cada lado).
◇Mecanismo de control de enlace (alimentación/mezcla/descarga de tres enlaces)
(1) Controlar la dirección de rotación del tambor mezclador, de modo que gire hacia adelante durante la alimentación y el transporte, y gire en sentido inverso durante la descarga.
(2) Controlar la velocidad del tambor mezclador
◇Dispositivo de freno de emergencia
» IV. TrabajarPrincipio:
El núcleo del sistema reside en la transmisión de potencia y el control de fluidos coordinados. Un motor Sinotruk de 180 caballos de fuerza, regulado por una transmisión de 10 velocidades, acciona una bomba hidráulica mediante una toma de fuerza (PTO). Esta energía mecánica se convierte en aceite a alta presión, que impulsa el motor hidráulico. Un reductor de velocidad disminuye la velocidad y aumenta el par, impulsando el tanque con una regulación de velocidad continua de 0 a 12 rpm para mezclar el concreto.
El tanque utiliza un diseño de pala helicoidal doble de acero al manganeso Q355. Durante el transporte, el tanque gira a baja velocidad (2-4 rpm) para asegurar una distribución uniforme del hormigón. Durante la descarga, gira a alta velocidad (8-12 rpm), coordinada con la manija de control de cola para ajustar el ángulo de la tolva de descarga para un vaciado eficiente. El sistema neumático de suministro de agua presuriza el tanque de agua, rocía agua a un caudal de ≥50 L/min para evitar la solidificación. Combinado con un cabezal de 6 mm de espesor y tiras de sellado de doble capa, el caudal residual se controla para ≤0,5%.
