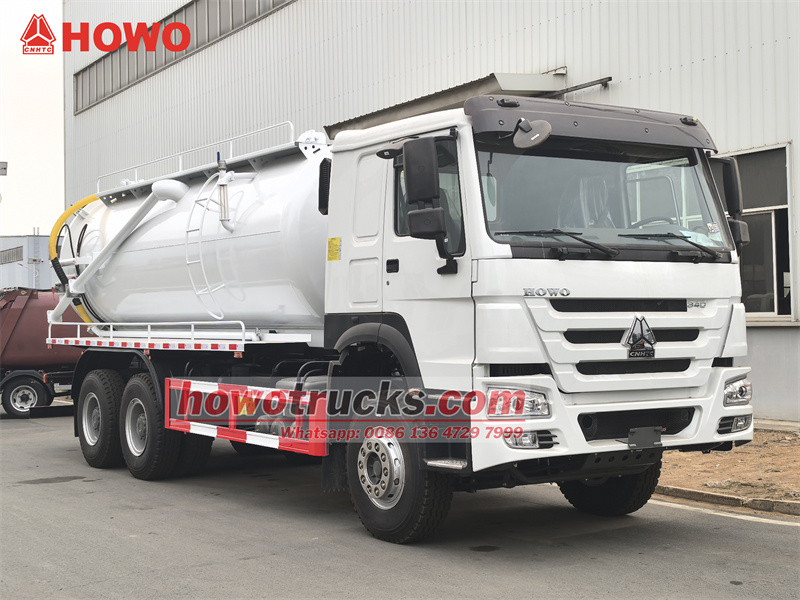

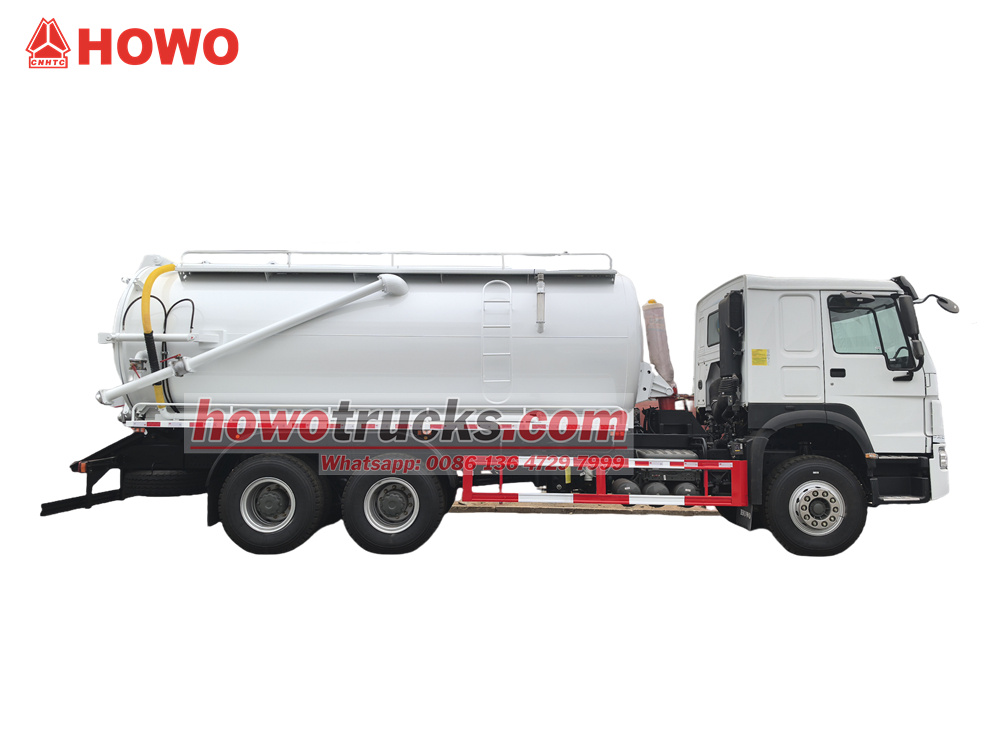

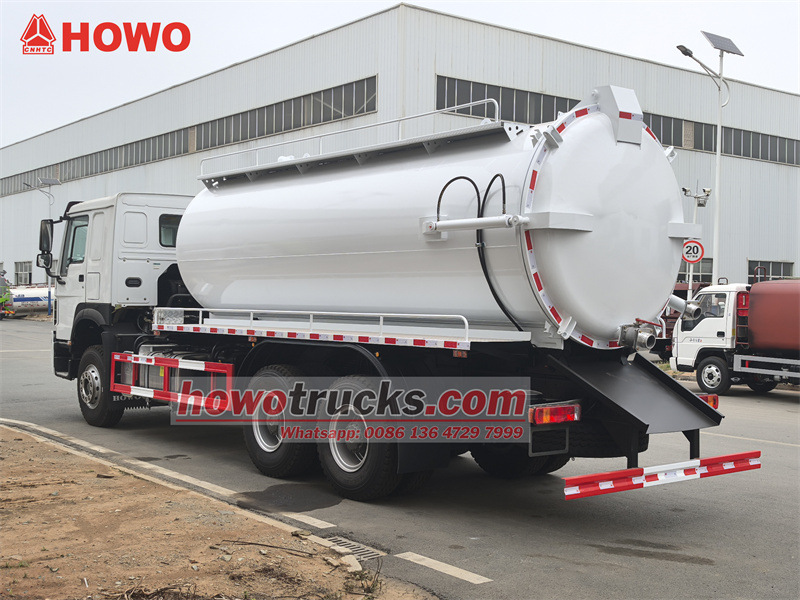

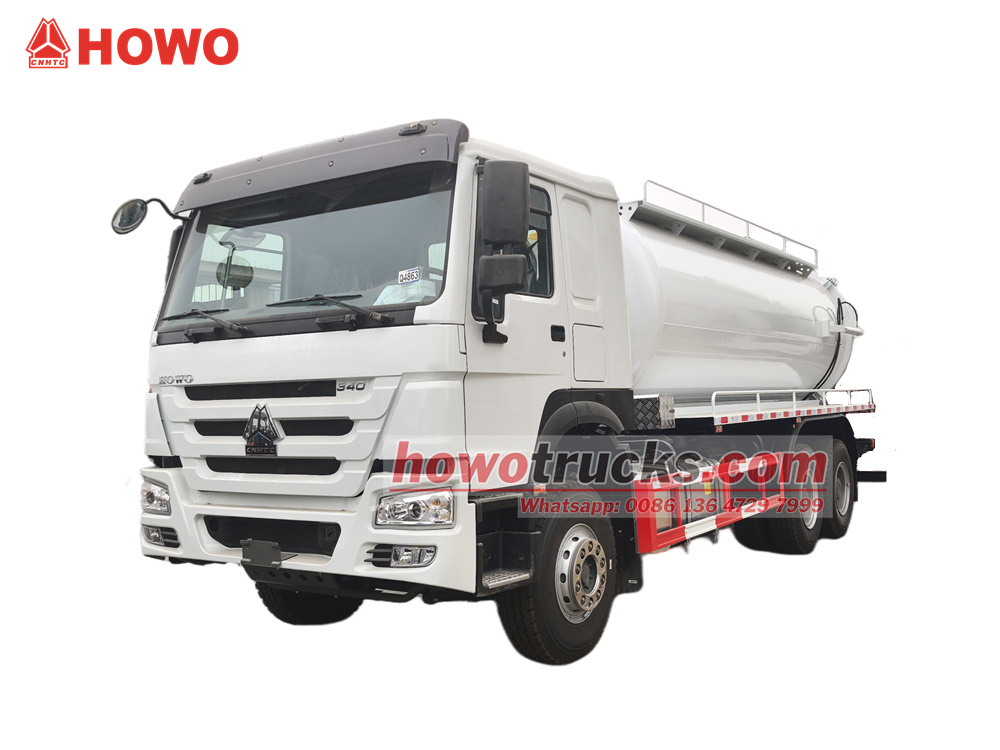

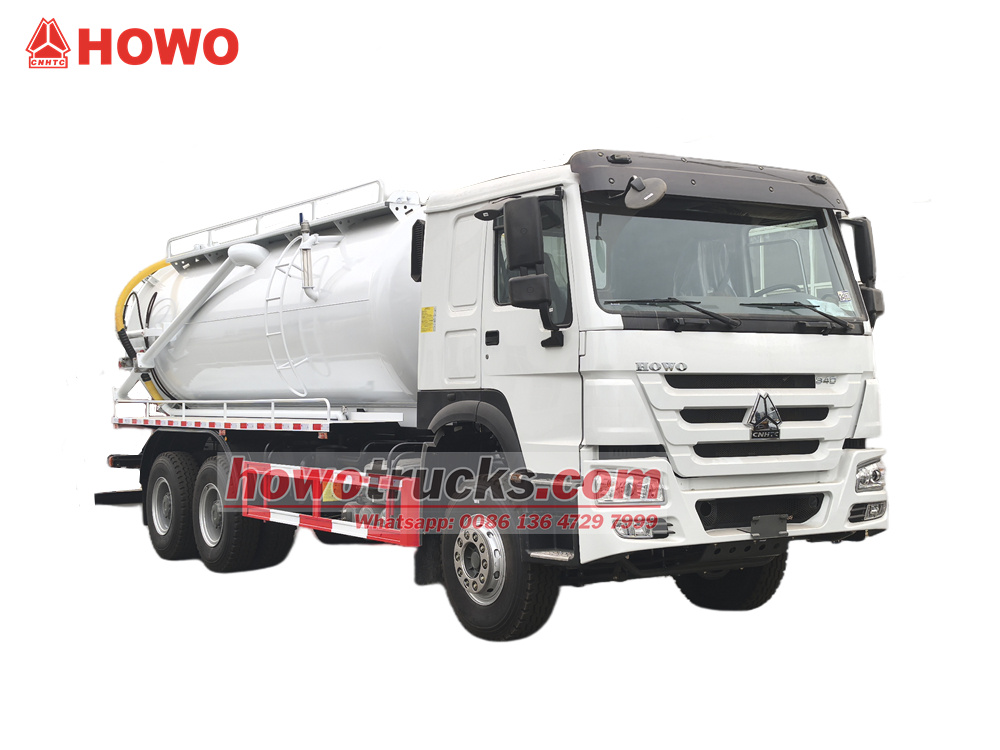

Camiones cisterna para limpieza de alcantarillado HOWO
El camión de succión de aguas residuales HOWO 6x4 de 15 m³ está modificado sobre el chasis de cabina HOWO HW76. Tiene una distancia entre ejes de 4600 + 1350 mm, está equipado con un motor Weichai WP10.340E22 y una caja de cambios Sinotruk HW19710 de 10 velocidades. La carrocería superior es un tanque de aguas residuales de 15 m³, de acero al carbono, con un espesor de 5 mm. El tanque se puede elevar y la puerta trasera se puede abrir. Cuenta con una bomba de vacío Jurop PN106D con un caudal de 11 000 L/min. El vehículo también está equipado con un tubo de inspección, una escalera, una válvula de descarga en la puerta trasera y una palanca de operación hidráulica manual en el lado del conductor (para controlar la apertura/cierre de la puerta trasera y la elevación/descenso del tanque).
Capacidad de trabajo :
15cbmTipo cabina :
Howo HW76 cabinSistema de transmisión :
6x4,RHDDistancia entre ejes (mm) :
4600+1350Específico del motor :
340HP / WEICHAI WP10.340E22Caja de cambios :
HW19710 transmission, 10 forward and 2 reverseEje delantero (kg) :
7000Eje trasero (kg) :
18000(2 AXLES)ElCamiones cisterna para limpieza de alcantarillado HOWO Es un vehículo especializado diseñado para el manejo eficiente de residuos líquidos y semisólidos. Equipado con un motor Weichai de 340 caballos de fuerza y una transmisión de 10 velocidades, ofrece gran potencia y adaptabilidad a condiciones de carretera complejas. La estructura principal del camión es un tanque de acero al carbono de 15 metros cúbicos, equipado con una bomba de vacío de alto caudal Jurop italiana, que genera rápidamente una fuerte presión negativa para extraer eficientemente lodos de depuradora, residuos de fosas sépticas, aguas residuales industriales y otras aguas residuales. El tanque admite elevación hidráulica y la compuerta trasera se puede abrir hidráulicamente para un vaciado rápido. La válvula de descarga de la compuerta trasera también se puede abrir para la descarga de aguas residuales, lo que hace que la operación sea extremadamente conveniente. Su potente succión, estructura robusta y fácil operación hacen que se utilice ampliamente en la limpieza de fosas sépticas, limpieza de desagües de alcantarillado, succión de lodos y otras operaciones.

Nuestra fábrica es un fabricante profesional en el área de camiones,
Garantizamos que todos nuestros productos son nuevos y de alta calidad.
»I.Definición e introducción del producto:
Fabricante:CS TRUCKS GROUP LIMITED
Características del producto
1. Tren motriz probado: Motor Weichai + transmisión Sinotruk + chasis HOWO – Una combinación ideal con un rendimiento estable y una extensa red de servicio a nivel nacional.
2. Potente succión: La bomba de vacío de alto caudal JUROP ofrece una alta eficiencia y puede funcionar en diversas condiciones complejas.
3. Descarga cómoda: La descarga en modo dual (descarga por elevación + descarga directa por compuerta trasera) permite gestionar residuos de viscosidad variable.
4. Tanque de gran capacidad: El tanque de succión de gran capacidad de 15 metros cúbicos ofrece una gran capacidad de carga y una alta eficiencia operativa.
5. Fácil manejo: Equipado con una palanca de control hidráulico manual a nivel del suelo para un manejo sencillo y fácil de usar.
» II.Parámetros del producto para la aspiradora de vacío HOWO de 15 m³camión:
| HOWO 15 m³ succión al vacío camión | |||
| General | Marca del vehículo | Camiones CS | |
| Modelo de vehículo | CS5250GXH | ||
| Marca del chasis | CÓMO | ||
| Dimensiones generales | 9760 incógnita 2550 incógnita 3540 mm | ||
| Peso bruto vehicular / Peso en vacío | 25000 kg / 11500 kg | ||
| Cargas por eje | 7000/18000 kg | ||
| Taxi | Capacidad de la cabina | Cabina HOWO HW76, una fila y media, con aire acondicionado, USB y dirección asistida. | |
| Motor | Tipo de combustible | Diesel, 6 cilindros en línea, 4 tiempos, sobrealimentado, con intercooler, refrigerado por agua | |
| Marca | WEICHAI | ||
| Modelo | WP10.340E22 | ||
| Fuerza | 340 HP/ 250 kW | ||
| Velocidad nominal | 2200 rpm | ||
| Par máximo | 1250 N·m | ||
| Velocidad de par máximo | 1400-1600 rpm | ||
| Desplazamiento | 9,726 L | ||
| Norma de emisiones | Euro 3 | ||
| Chasis | Tipo de accionamiento | 6x4, izquierda transmisión manual | |
| Transmisión | Transmisión HW19710, 10 marchas hacia adelante y 2 hacia atrás. | ||
| Distancia entre ejes | 4600+1350 mm | ||
| Número de ejes | 3 | ||
| Especificaciones del neumático | 12.00R20 | ||
| Número de neumático | 10 neumáticos y 1 neumático de repuesto | ||
| Velocidad máxima | 89km/h | ||
| depósito de combustible | Depósito de combustible de aleación de aluminio de 400 litros | ||
| Pintar | Pintura metalizada | ||
| Superestructura | Tanque | Capacidad del tanque | 15000 litros |
| Material del tanque | 5acero al carbono mm con tratamiento antiséptico | ||
| Ángulo de elevación del tanque | ≥45° | ||
| Bomba de vacío | Vacío Bomba | Jurop PN106D | |
| Fluir | 660 metros³/h,11000 L/min,388cfm | ||
| Velocidad de rotación | 1300 rpm | ||
| Velocidad máxima con vacío máximo | 2900 rpm | ||
| Vacío | 27.5 Hg, 92% | ||
| Vacío continuo | 18 Hg, 60% | ||
| Presión máxima | 1,5 bar, 21,8 psi | ||
| Potencia máxima en vacío. | 18,4 CV/13,6 kW | ||
| Peso | 143 kg | ||
| Cabezal de succión | Longitud de 7 m con DN 100 mm | ||
| Tiempo de succión | 250 s | ||
| Boquillas | Un grupo de boquillas incluía | ||
| Bomba de vacío | Altamente eficiente, tasa de vacío 93%, succión y descarga rápidas, altura de succión de 6 m. | ||
| La puerta trasera se puede abrir hidráulicamente para la descarga completa de materiales sólidos. | |||
| Todos los accesorios estándar: boca de registro, kit de herramientas, manual en inglés..... | |||
| Opcional | ** El material del tanque podría ser acero inoxidable. | ||
» Ⅲ.Producto Introducción detallada

Configuración del chasis
• Chasis: Chasis con cabina HOWO serie HW76, distancia entre ejes de 4600+1350 mm, tracción 6x4, gran capacidad de carga.
• Motor: Equipado con un motor Weichai WP10.340E22. Cilindrada: 10 litros, potencia máxima: 340 caballos de fuerza. Este motor es reconocido por su alto par motor, bajo consumo de combustible y gran fiabilidad, proporcionando potencia suficiente para operaciones de bombeo y transporte.
• Transmisión: Utiliza la transmisión manual de 10 velocidades Sinotruk serie HW19710. La amplia relación de la primera marcha proporciona una gran capacidad de ascenso, un paso de marcha bien definido y una excelente suavidad en los cambios.

Configuración del cuerpo principal:

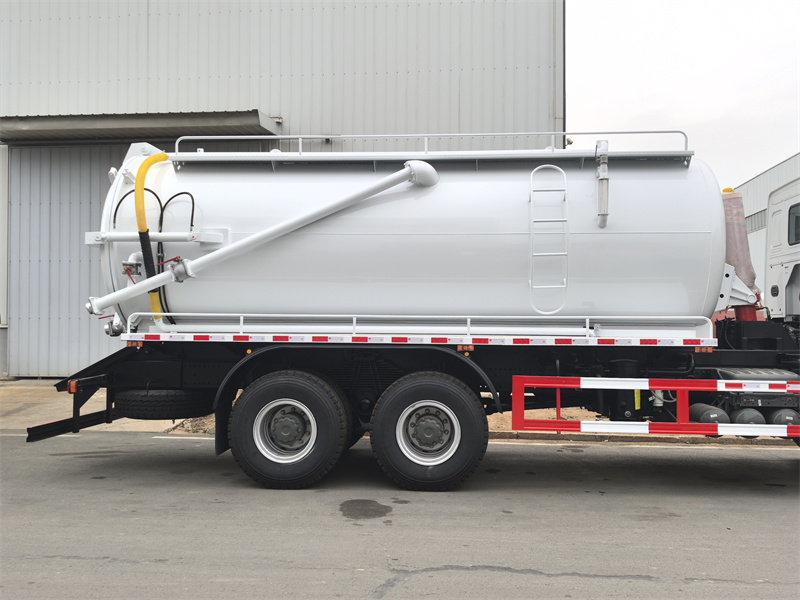

1. Tanque de succión de aguas residuales:
• Capacidad: Depósito de 15 metros cúbicos de acero al carbono, fabricado con acero Q235B de alta calidad y un espesor de 5 mm. El interior del depósito cuenta con un tratamiento anticorrosión para prolongar su vida útil.
• Características estructurales:

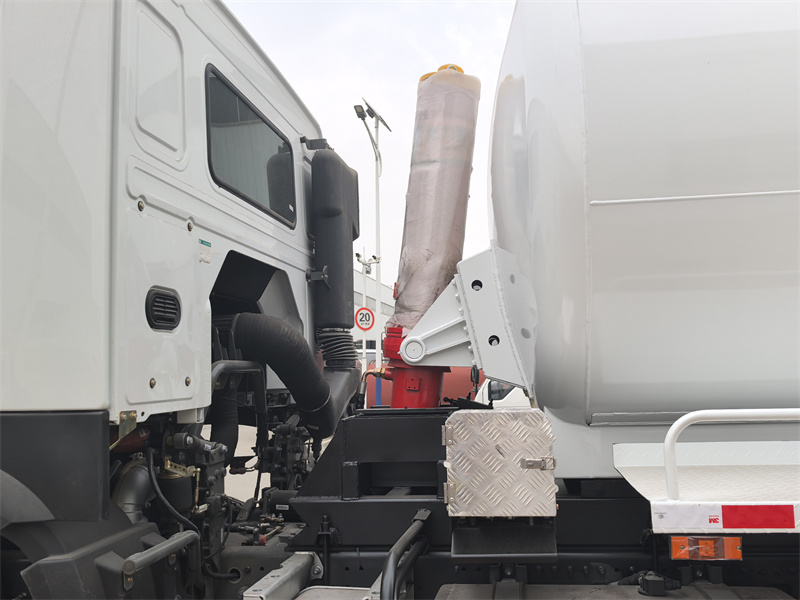

Sistema de elevación hidráulica: Equipado con un mecanismo de elevación hidráulico, controlado por una palanca hidráulica manual en el lado del conductor, inclina y eleva el tanque a 45 grados.° ángulo, facilitando el vaciado rápido de los residuos.
Portón: El portón trasero cuenta con un mecanismo hidráulico de apertura y cierre con bloqueo de seguridad para evitar aperturas accidentales durante su funcionamiento. Además, proporciona un sellado hermético para eliminar el riesgo de fugas.

2. Sistema de bomba de vacío:

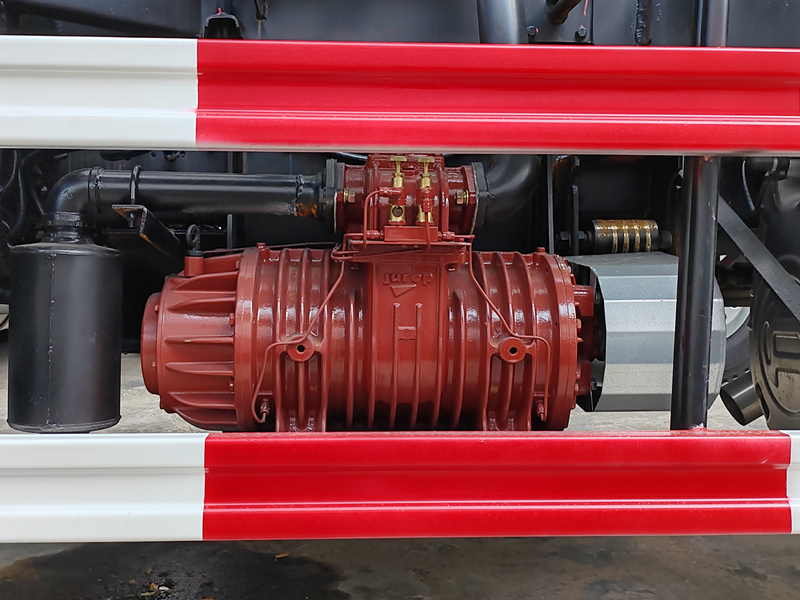

• Bomba de vacío: Equipada con la reconocida bomba de vacío de paletas rotativas Jurop PN106D.
• Caudal de bombeo: 11 000 litros/minuto. Esta bomba ofrece una alta velocidad de bombeo, un vacío elevado (27,5 Hg, 92 %), un amplio rango de succión y una potente succión, lo que permite la extracción rápida de lodos y aguas residuales de alta viscosidad.
3. Operación y control:

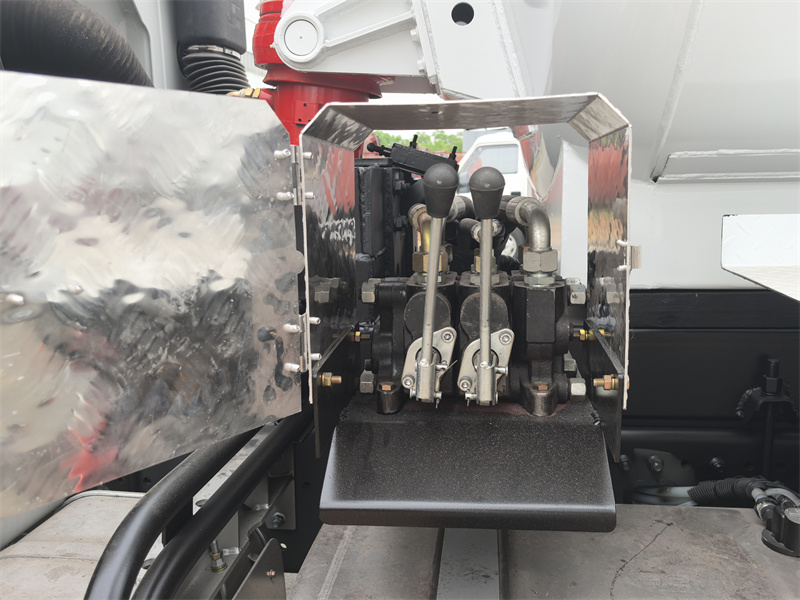

• Operación: En el lateral de la cabina se encuentra un joystick hidráulico manual para un control centralizado. El operador puede subir/bajar fácilmente el tanque y abrir/cerrar la compuerta trasera desde el suelo, lo que garantiza seguridad, comodidad y ahorro de tiempo.

4. Accesorios estándar:
• Manguera de desagüe: Se utiliza para controlar el nivel de líquido en el tanque y evitar que se sobrellene y que la bomba de vacío sea succionada.
• Escalera: Permite a los operarios acceder al techo del tanque para su inspección u observación. El techo del tanque es antideslizante y está equipado con barandillas laterales.
• Válvula de drenaje del portón trasero: Sirve como puerto de drenaje auxiliar, lo que permite la descarga de líquidos menos viscosos sin necesidad de levantar el tanque.
• Válvula antidesbordamiento: Se instala una válvula en la parte superior del tanque para evitar el reflujo de residuos cuando el tanque está lleno.

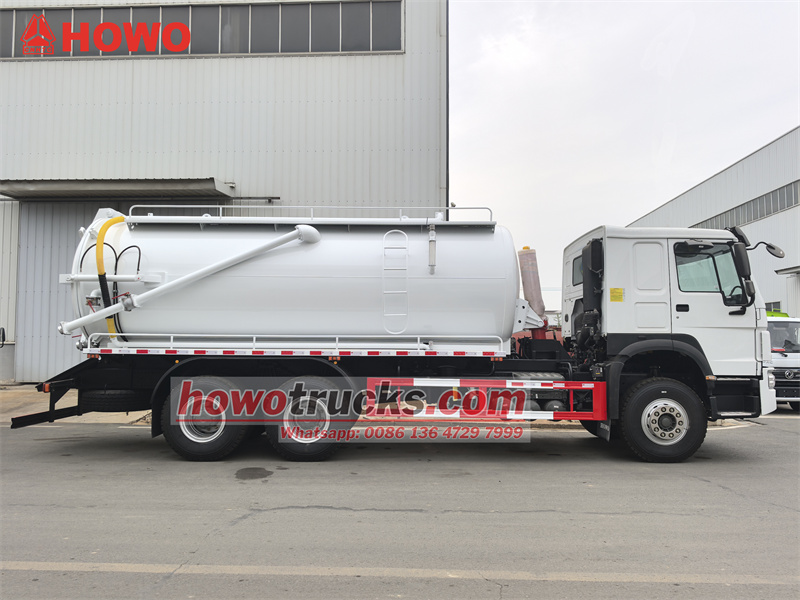

Dibujo de un camión de succión de aguas residuales:

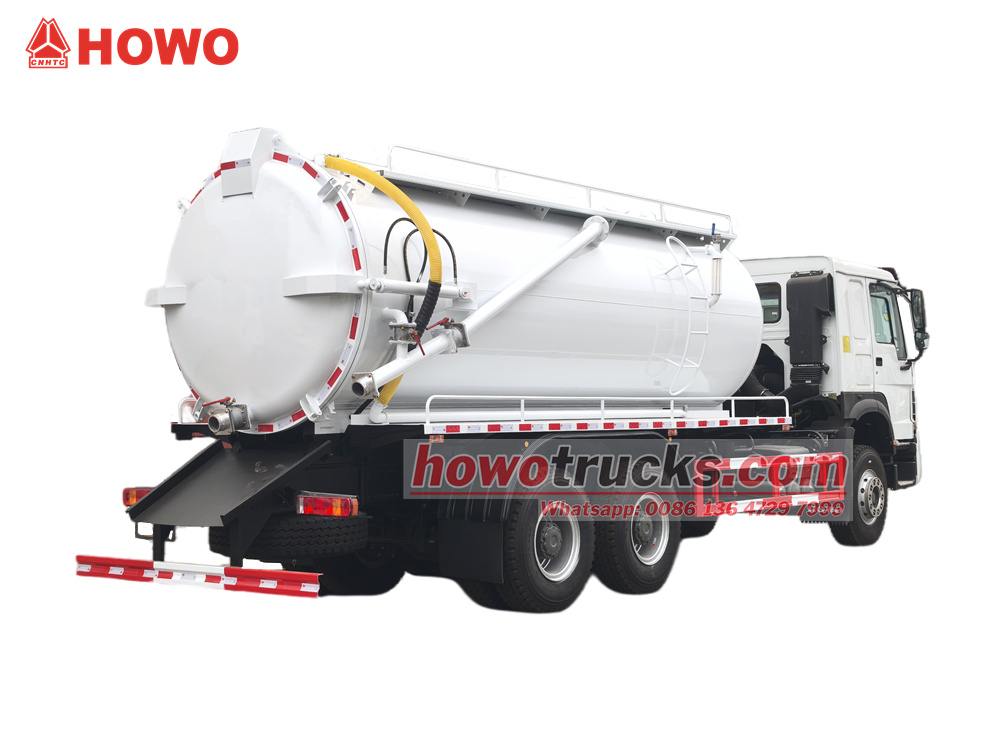

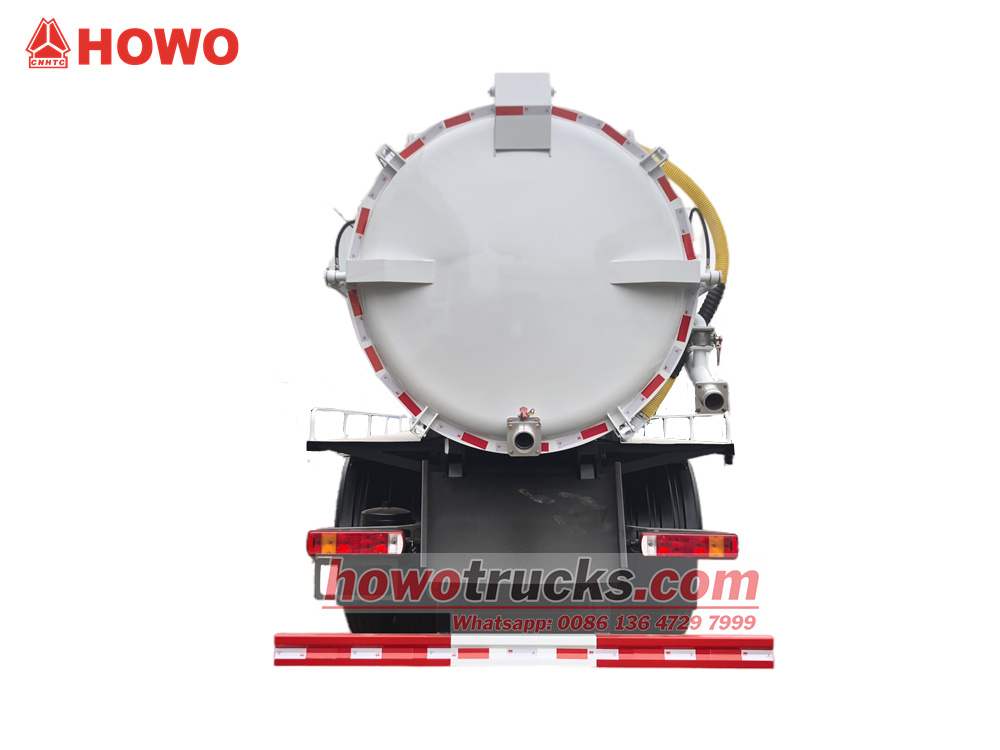

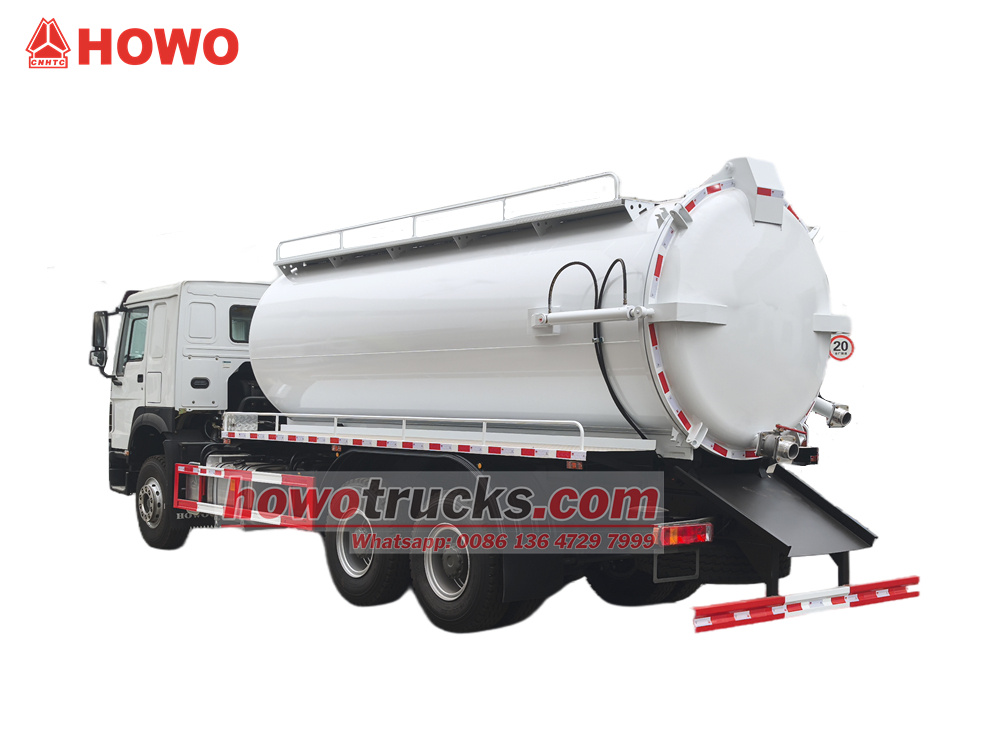

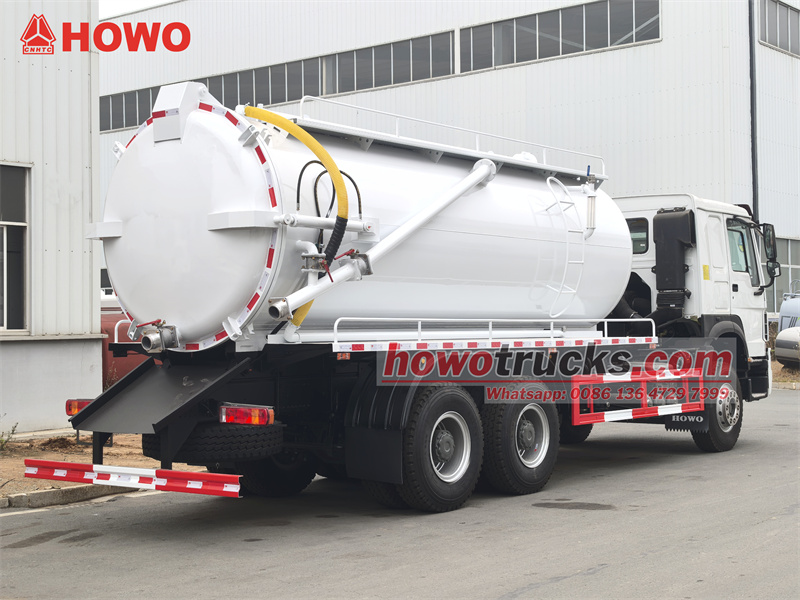

Abra la puerta trasera:

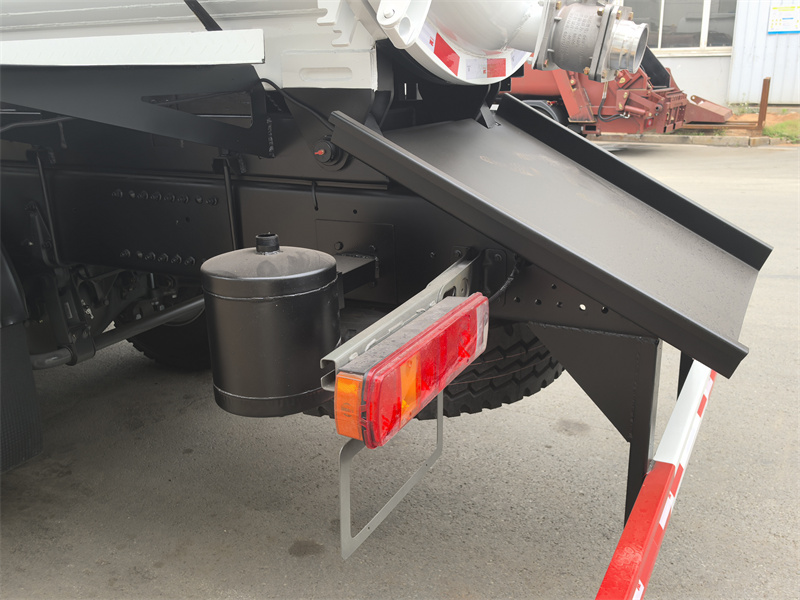

Udescarga de aguas residuales:


»IV. Principio de funcionamiento
El principio de funcionamiento básico de un camión de succión de aguas residuales se basa en la potente succión de una bomba de vacío. El motor acciona la bomba para extraer continuamente el aire del tanque sellado, creando un vacío extremadamente alto (estado de presión negativa) en su interior. Bajo el efecto de la presión atmosférica, las aguas residuales y los residuos externos son empujados hacia el tanque a través del tubo de succión, logrando así el proceso de succión. Durante el funcionamiento, el nivel del líquido se puede controlar mediante el visor. Para la descarga, se puede abrir la compuerta trasera del tanque para el vaciado directo, o bien, el líquido se puede expulsar a presión positiva a través de una válvula de descarga. Todo el proceso está controlado por el sistema hidráulico del vehículo, que gestiona la elevación del tanque y la apertura/cierre de las válvulas.
