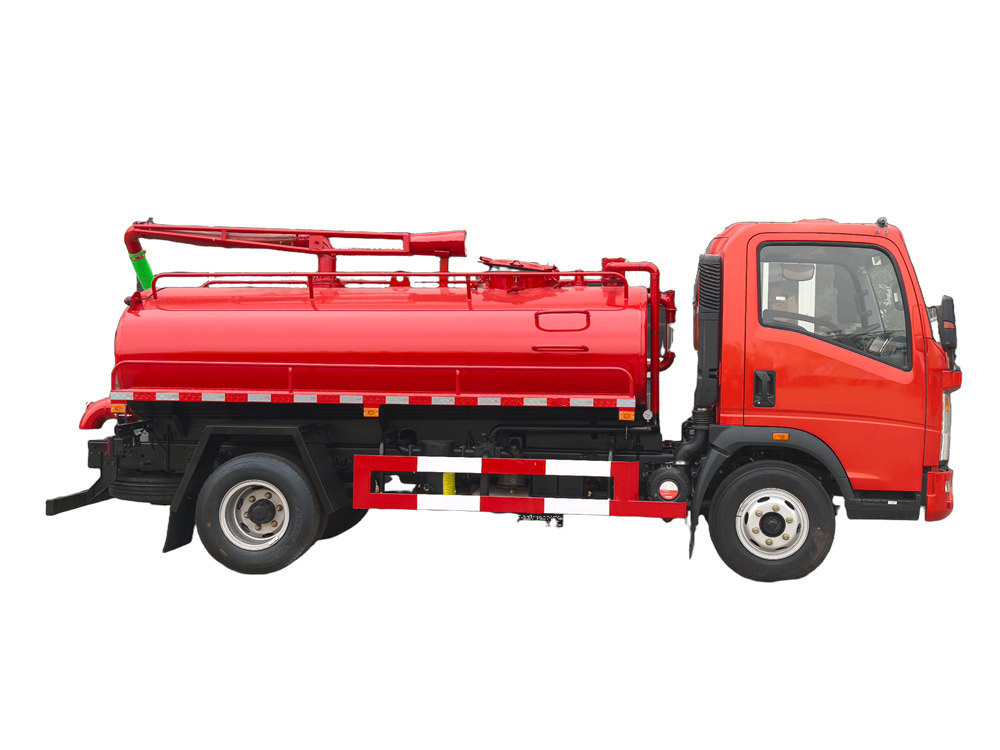

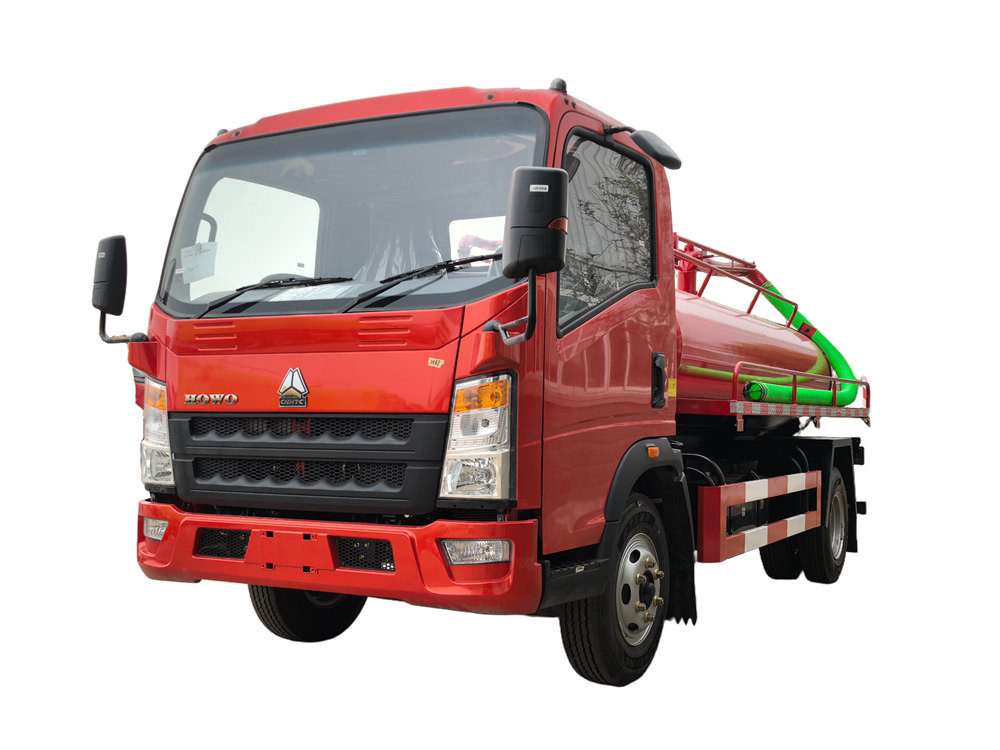

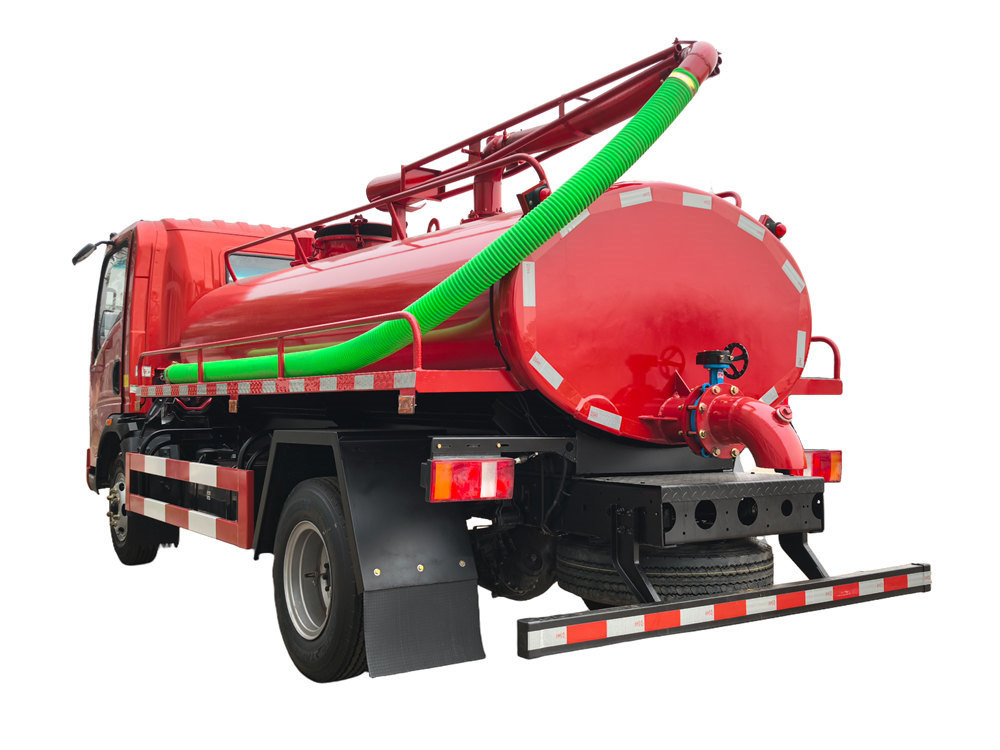

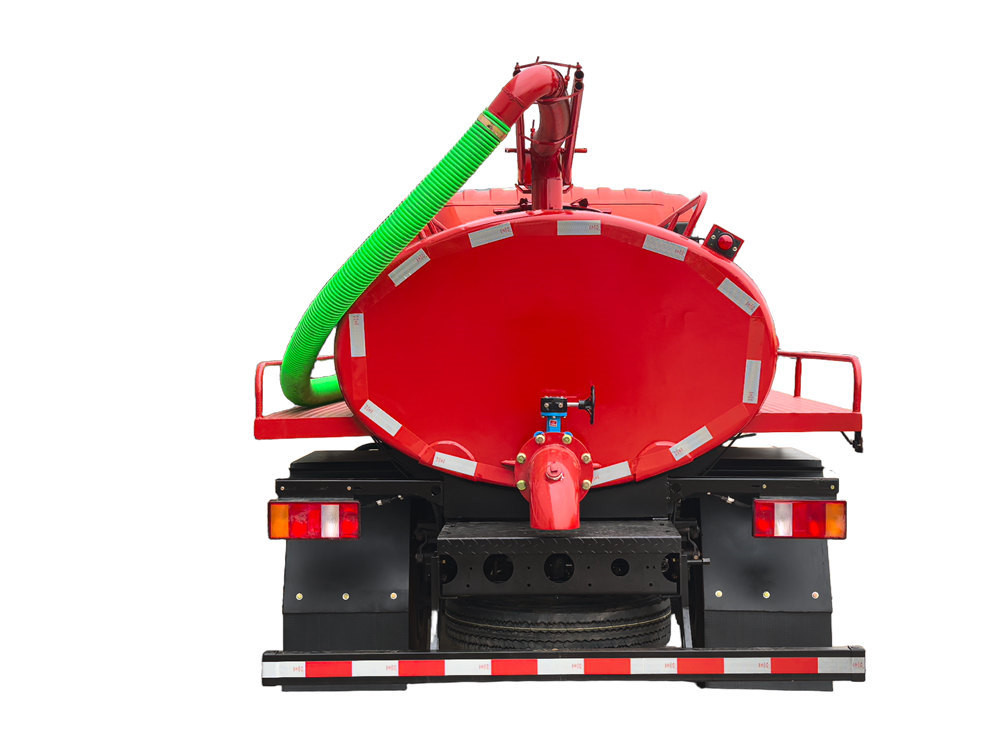

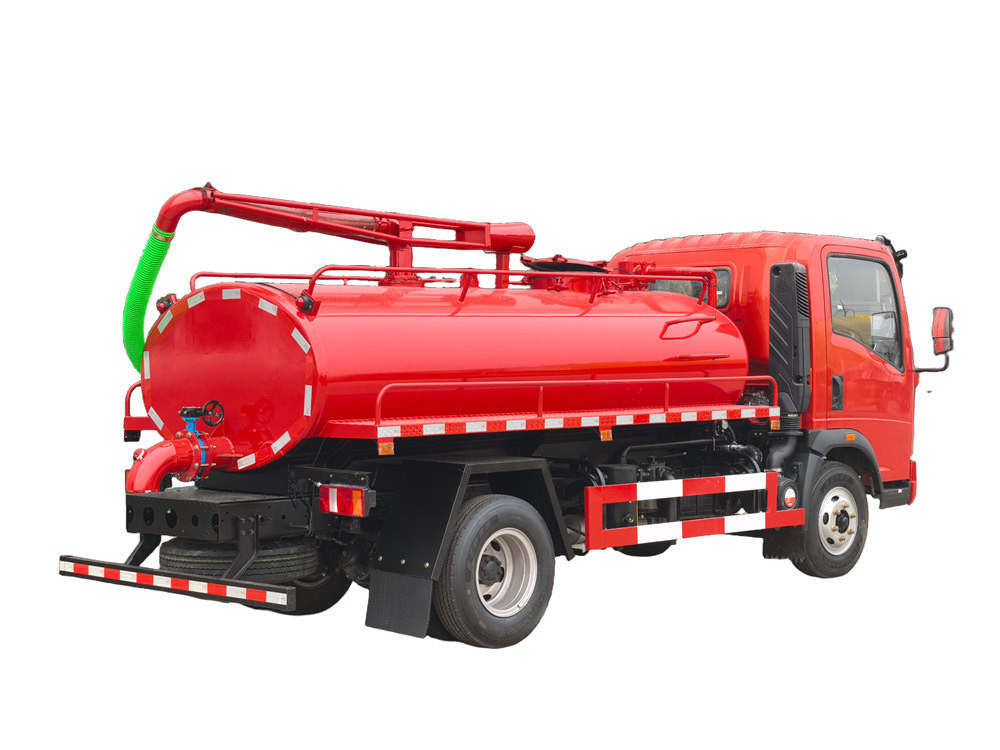

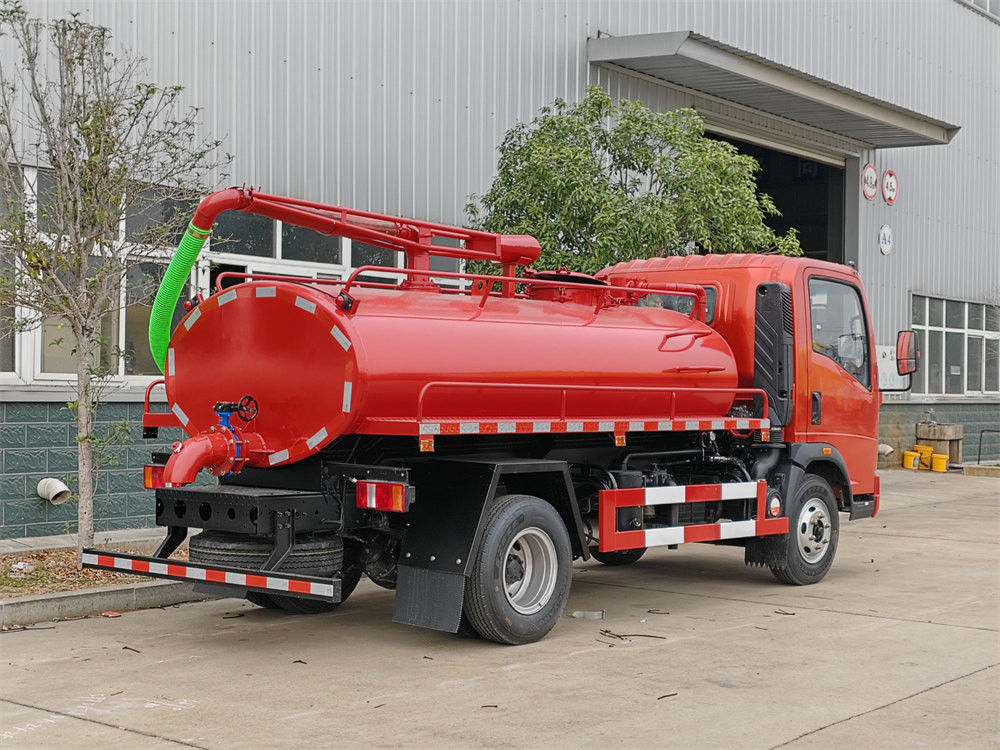

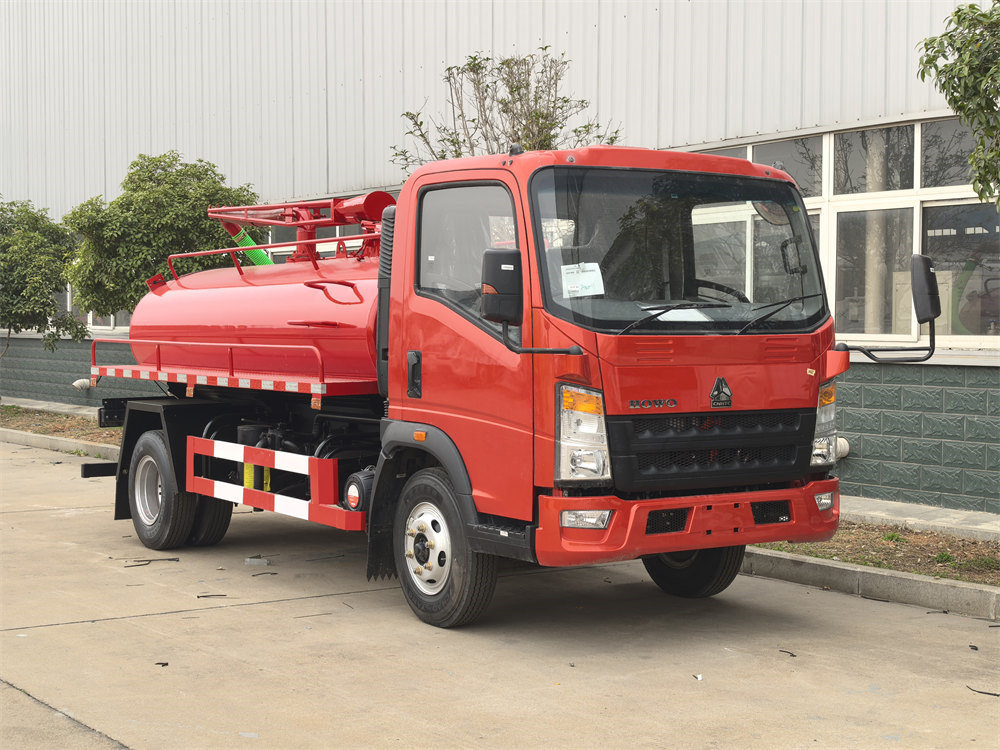

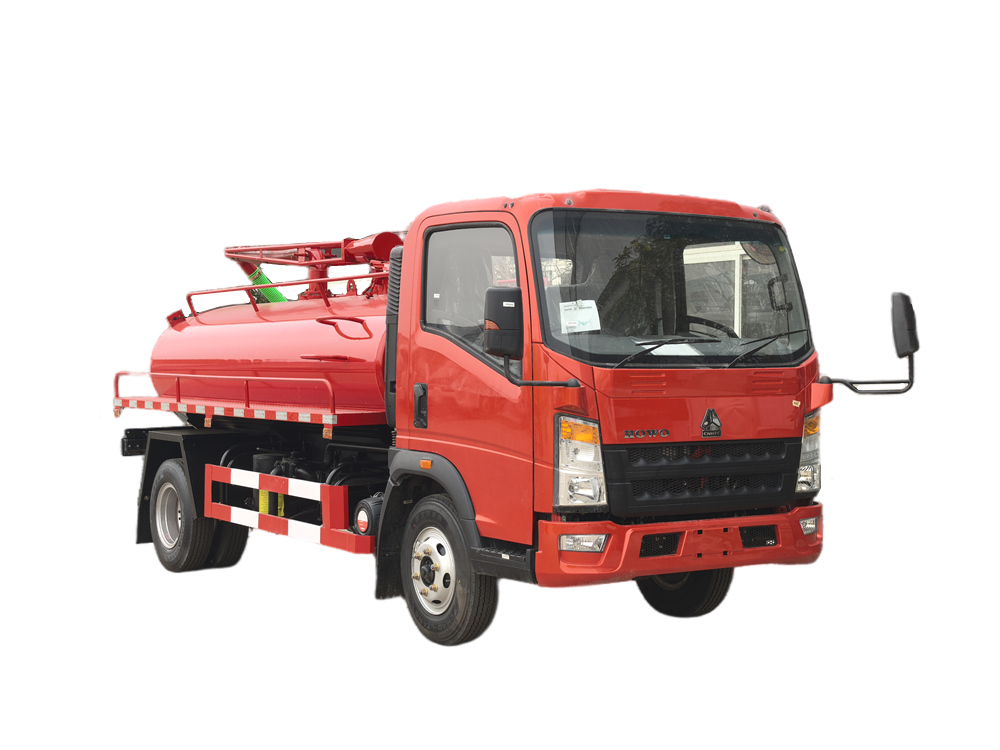

Camión de bombeo séptico Howo 4x4
El camión de succión de tanque séptico HOWO 4x4 RHD de 4 m³ adopta la cabina de una sola fila HOWO Hanjiang 1880, tracción en las cuatro ruedas 4x4, volante a la derecha, distancia entre ejes de 3360 mm, equipado con motor YN4102QBZL de 116 caballos de fuerza, caja de cambios WLY6TS40 de 6 velocidades, la carrocería superior es un tanque séptico de 4 metros cúbicos, material de acero al carbono, tratamiento anticorrosión y antióxido, equipado con bomba de vacío de anillo de agua Yifeng SK-6, velocidad máxima de bombeo: 6 metros cúbicos/minuto, velocidad: 970 rpm, brazo de succión de tanque séptico superior de 6 metros, equipado con ventana de observación del tanque séptico, válvula de rebose, manómetro, válvula de escape, etc.
Capacidad de trabajo :
4cbmTipo cabina :
Howo light cabinSistema de transmisión :
4x4,RHDDistancia entre ejes (mm) :
3360Específico del motor :
116HP / YN4102QBZLCaja de cambios :
WLY6TS40,6-speed,manualEje delantero (kg) :
2000Eje trasero (kg) :
3500El CÓMOCamión con bomba séptica de tracción 4x4Es un vehículo sanitario altamente eficiente y duradero diseñado para autocebarse, extraer heces y aguas residuales de fosas de estiércol, así como aguas residuales de zanjas, estanques y alcantarillas. Impulsado por un motor YN4102QBZL de 116 caballos de fuerza y una transmisión WLY6TS40, cuenta con una potente tracción en las cuatro ruedas (4×4) Para uso en entornos difíciles como caminos fangosos e inclinados. Equipado con una potente bomba de vacío Yifeng SK-6, el vehículo cuenta con un alcance de succión de 8 metros, alta eficiencia de succión y descarga, y puede alcanzar su carga máxima en tan solo 4 minutos. Equipado con un brazo de succión retráctil de 6 metros, una ventana de observación de excrementos y una válvula de rebose, ofrece un funcionamiento cómodo, seguro y fiable.

Nuestra fábrica es un fabricante profesional en el área de camiones,
Garantizamos que todos nuestros productos son nuevos y de alta calidad.
»I.Definición e introducción del producto:
Fabricante:CS TRUCKS GROUP LIMITED
Características de rendimiento
1. Funcionamiento eficiente: Una velocidad de bombeo de 6 m³El sistema /min puede bombear completamente un tanque de 4 metros cúbicos en 5 minutos, lo que lo hace adecuado para operaciones frecuentes.
2. Adaptabilidad de la tracción integral: 4×La tracción a las cuatro ruedas mejora la capacidad de escape, lo que la hace adecuada para su uso en zonas rurales sin pavimentar, granjas y otros entornos.
3. Durabilidad:
• Cuerpo del tanque de acero al carbono con protección contra la corrosión y refuerzo interno para evitar deformaciones.
• La bomba de anillo de agua tiene una estructura simple y una baja tasa de fallos.
4. Diseño de seguridad: Múltiples medidas de protección, incluyendo una válvula de alivio y una ventana de observación, previenen el riesgo de sobrecarga y errores operativos.
• El tubo de succión visual permite la monitorización en tiempo real del estado de succión para evitar obstrucciones o sobrecargas.
• Escalera hidráulica para facilitar el acceso y el mantenimiento.

» II.Parámetros del producto para la succión fecal HOWO de 4 CBMcamión:
| Camión bomba de vacío HOWO 4x4 con volante a la derecha y 4 m³ | |
| General | |
| Dimensiones | 5995 x 2200 x 2560 mm |
| Peso | 3050 kg |
| Taxi | Sinotruk 1880 de una sola fila Conducción a la derecha taxi |
| Velocidad máxima | 115 km/h |
| Chasis | |
| Distancia entre ejes | 3360 mm |
| Eje delantero | 2 toneladas |
| Eje trasero | 3,5 toneladas |
| Caja de cambios | Caja de cambios Wanliyang de 6 velocidades, WLY6TS40 |
| Chasis del vehículo | Viga reforzada de paso directo |
| Llantas | Neumáticos de acero 7.00R16 |
| Número de neumáticos | 6+1 |
| Tipo de accionamiento | 4*4Volante, conducción a la derecha |
| Motor | |
| Modelo | YN4102QBZL |
| Tipo | Motor diésel de 4 cilindros en línea |
| Fuerza | 116 CV/85 kW |
| Velocidad nominal | 3000 rpm |
| Par máximo | 290 N·m |
| Velocidad de par máximo | 1800-2100 rpm |
| Desplazamiento | 3,76 L |
| Norma de emisiones | Euro 2 |
| depósito de combustible | Depósito de combustible de aleación de aluminio de 80 litros |
| Parte superior del cuerpo | |
| Volumen del tanque | 4 metros cúbicos |
| Material del tanque | acero al carbono Q235, acero al carbono |
| Bomba de vacío | Bomba de vacío para circulación de agua |
| Modelo de bomba de circulación de agua | YIFENG SK-6 (marca china) |
| Velocidad | 970 rpm |
| Velocidad máxima de bombeo | 6 m³/min |
| Diámetro | Entrada: DN100, salida: DN100 |
| Consumo de agua | 80-100 L/min |
| Tubo de succión | 1 pieza/6 metros |
| Ventana de visualización de taburetes | Sí |
| Salida de flujo de hierba | Sí |
| Válvula de prevención de desbordamiento | Sí |
| Entrada de alimentación | DN100 |
| Salida de alimentación | DN100 |
| Elevación de tanques | Cilindro hidráulico/2 piezas |
| Tapa trasera del depósito | Se puede abrir con presión hidráulica. |
| Color | Según tu deseo |
» Ⅲ.Producto Introducción detallada

Configuración básica del tren motriz y del chasis

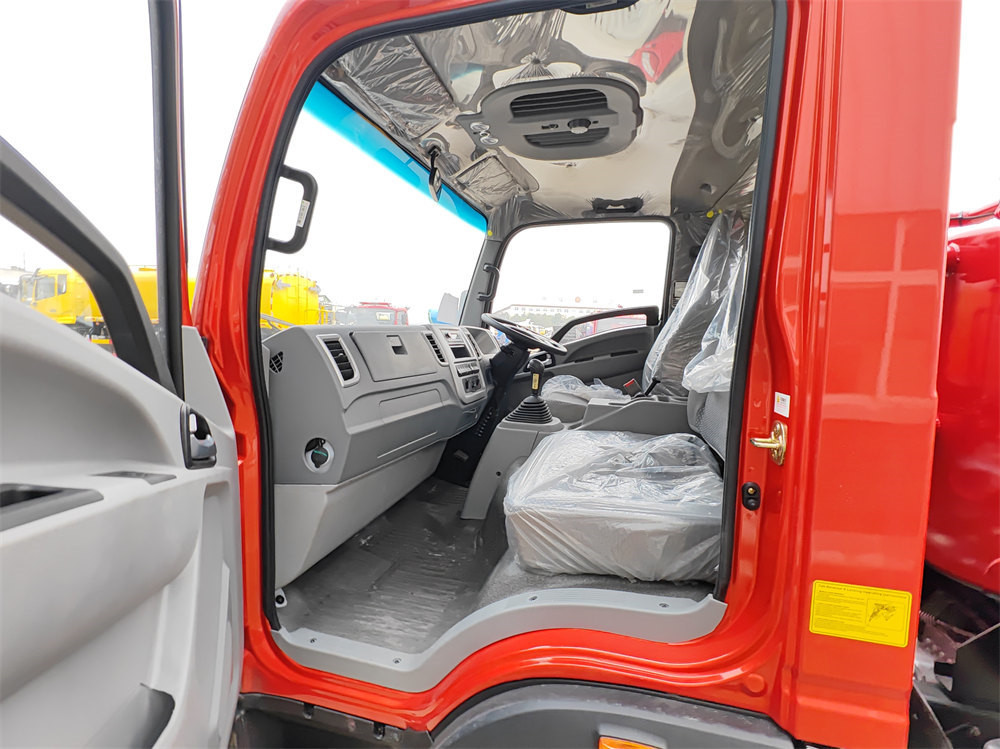

1. Cabina: HOWO Hanjiang 1880, cabina de una sola fila, con volante a la derecha, conforme a los hábitos de conducción con volante a la derecha en China.
2. Tipo de accionamiento: Tracción en las cuatro ruedas (4×4), adaptable a condiciones de carretera complejas, como caminos embarrados e inclinados.
3. Distancia entre ejes: 3360 mm, equilibrando la facilidad de paso y la estabilidad.
4. Motor: Motor diésel YN4102QBZL, 116 caballos de fuerza, alto par motor a bajas velocidades y potencia abundante.
5. Transmisión: Transmisión manual WLY6TS40 (6 velocidades), alta eficiencia de transmisión y bajos costos de mantenimiento.

Sistema superior

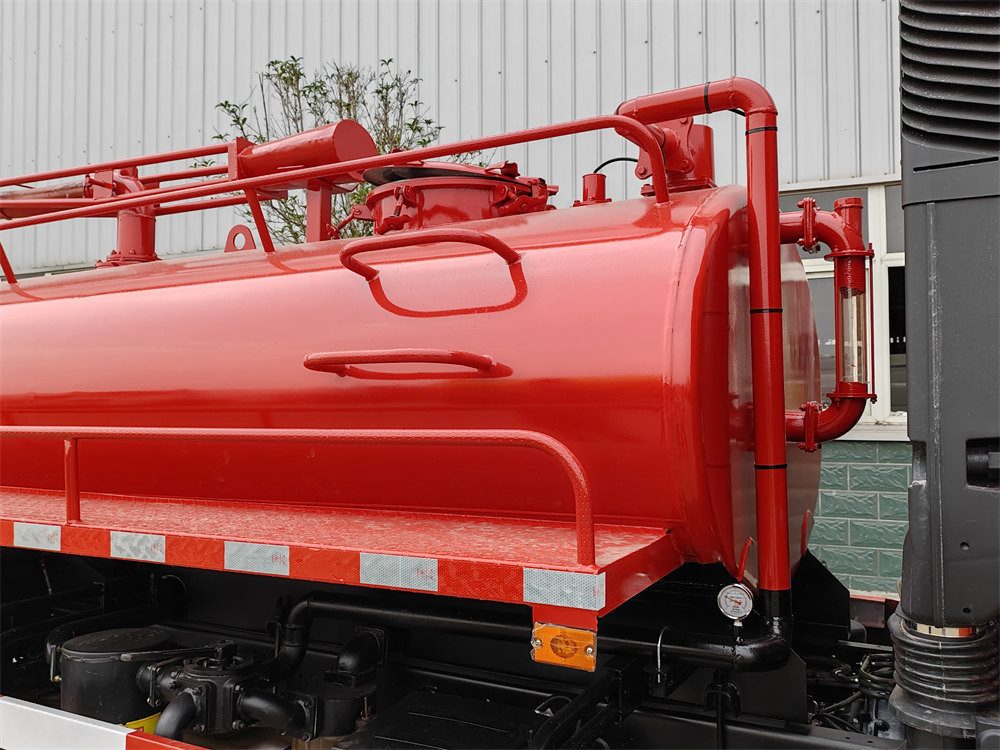

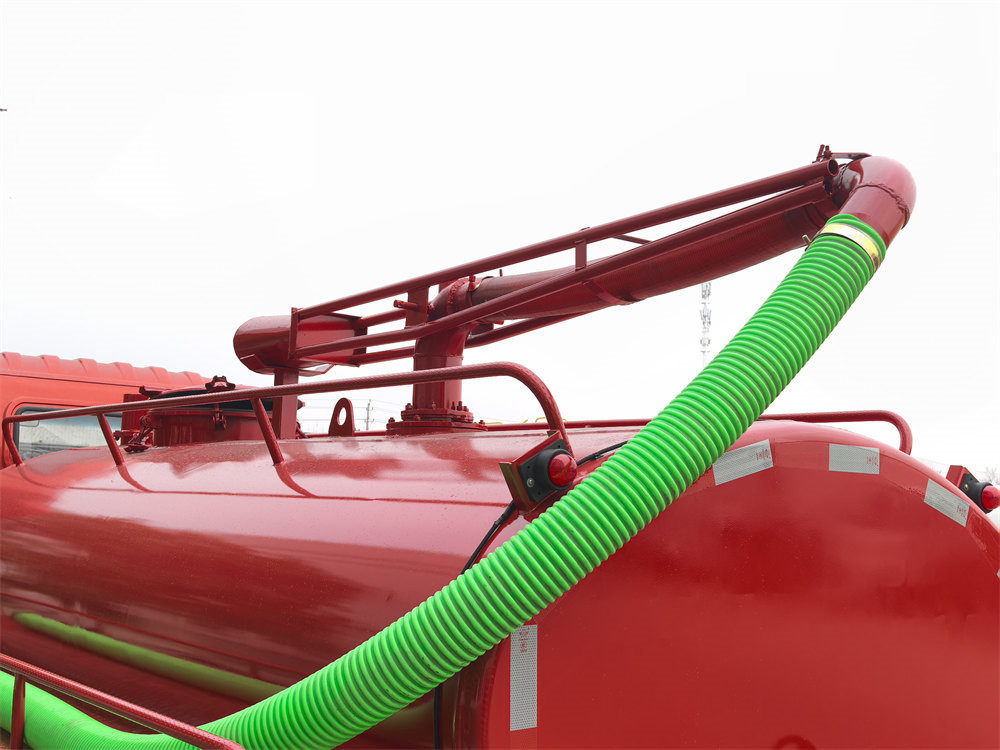

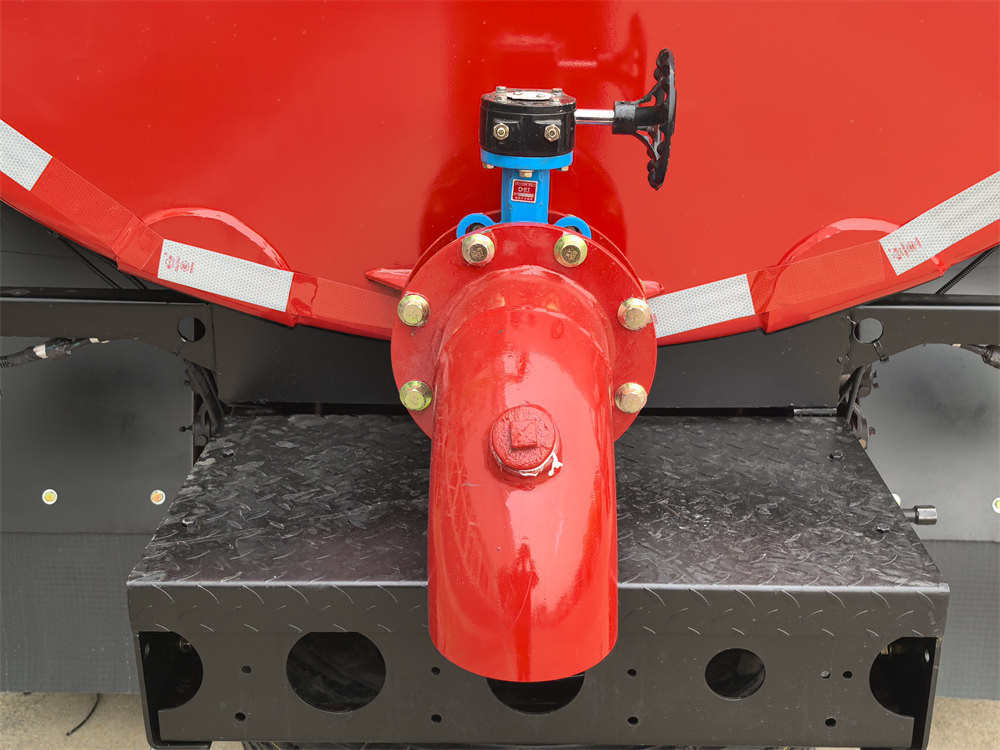

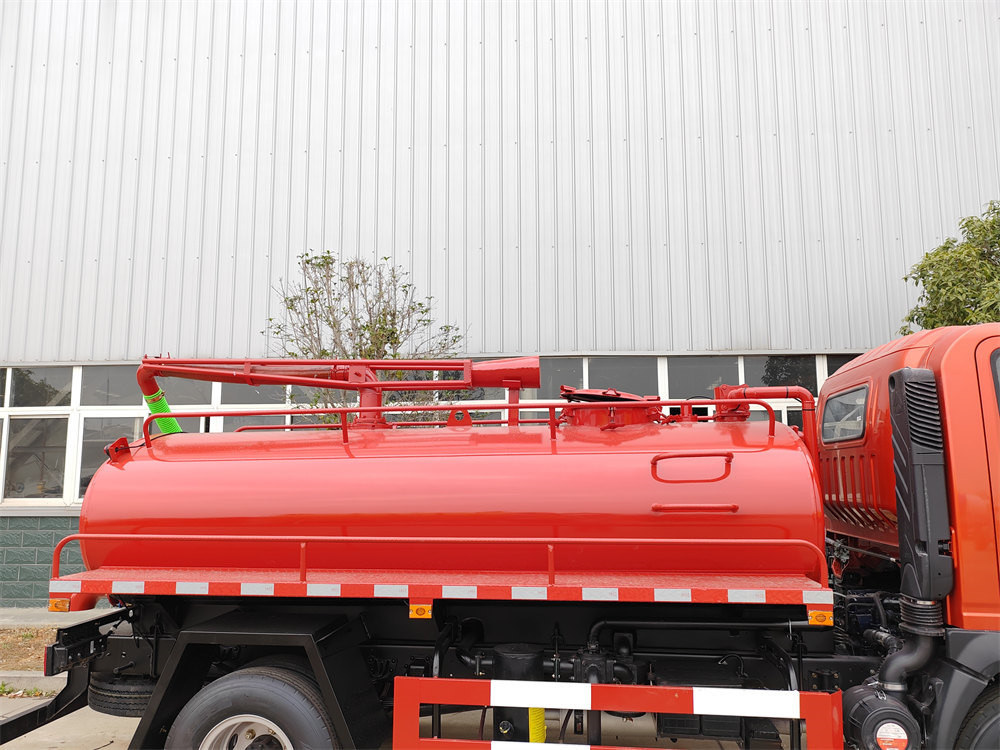

• Tanque: Tanque de acero al carbono de 4 metros cúbicos, ≥ Con un espesor de 4 mm y un revestimiento anticorrosión y resistente al óxido para una mayor vida útil, incorpora una pluma de succión retráctil de 6 metros en la parte superior, que permite el funcionamiento en múltiples ángulos. En la parte posterior, dispone de una válvula de descarga que permite la descarga por gravedad o con asistencia de aire comprimido.

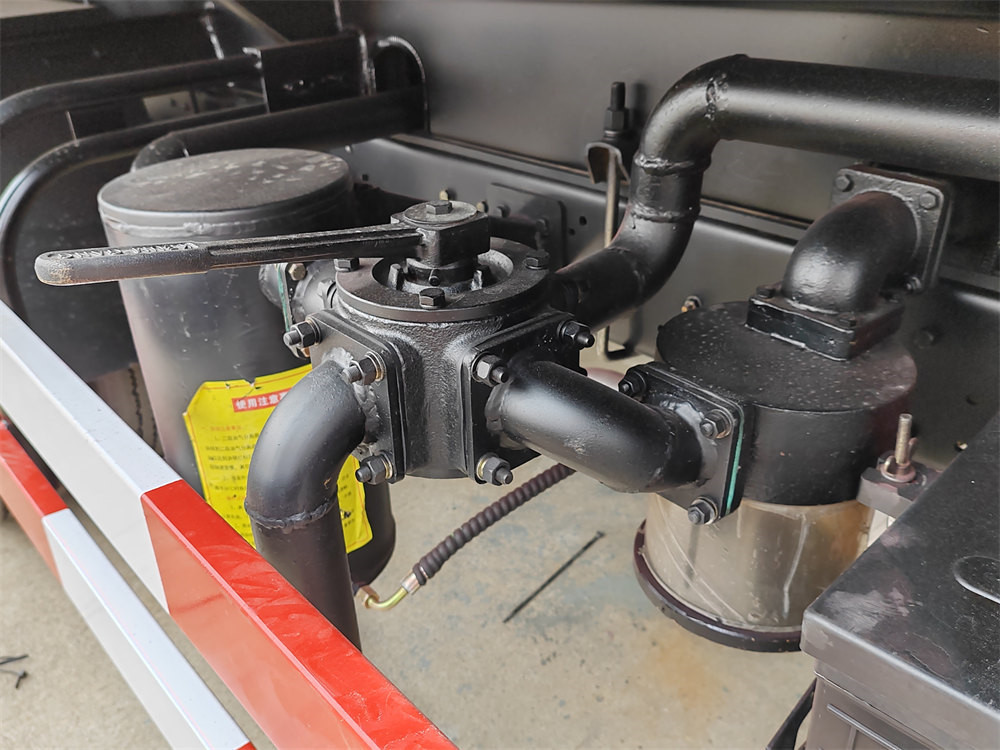

• Bomba de vacío: Bomba de vacío de anillo de agua Yifeng SK-6, con una velocidad máxima de bombeo de 6 m³/min y una velocidad de 970 rpm, para una alta eficiencia de succión. Una válvula de alivio evita sobrecargas y un separador de agua/aceite garantiza un funcionamiento continuo y estable.
• Seguridad y vigilancia: En la parte frontal del tanque se encuentra una ventana de visualización séptica para el monitoreo en tiempo real de las condiciones internas. Un manómetro de vacío evita la sobrepresión. Una válvula de alivio libera la presión automáticamente para prevenir la sobrepresión. Una válvula de escape rápido acelera la descarga durante el vaciado.

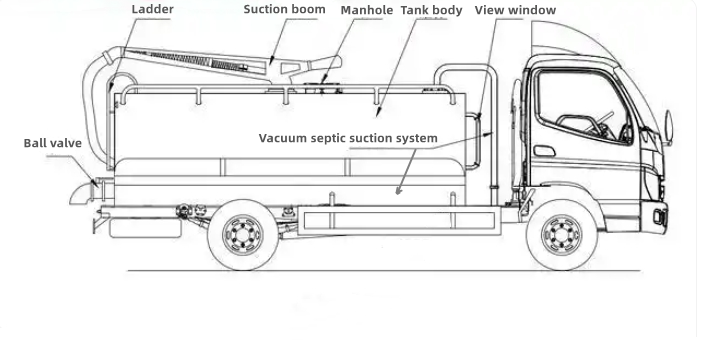

Dibujo de un camión de succión séptica:
»IV.Principio de funcionamiento
1. Proceso de succión:
◇ La bomba de vacío recibe energía del motor del chasis. Esta energía se transmite a la bomba de vacío a través de la transmisión, la toma de fuerza y el eje de transmisión.
◇ Cuando la bomba de vacío está en funcionamiento, se crea una presión negativa dentro del tanque, lo que hace que los desechos/aguas residuales entren en el tanque a través del tubo de succión.
◇ La bomba de anillo líquido utiliza agua circulante para sellar el depósito, evitando fugas de aire y enfriando la bomba.
2. Proceso de descarga:
Abra la tapa o la válvula trasera del depósito y vacíelo rápidamente utilizando la gravedad o las diferencias de presión del aire.
