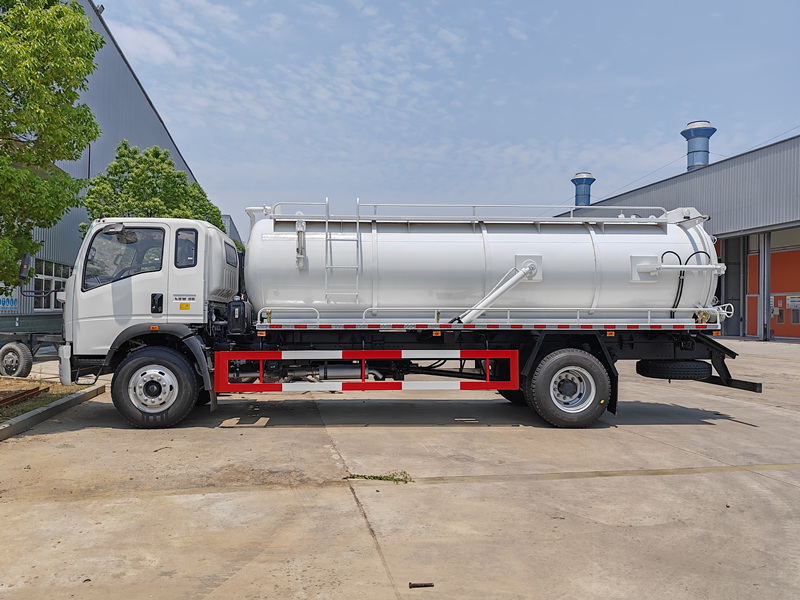

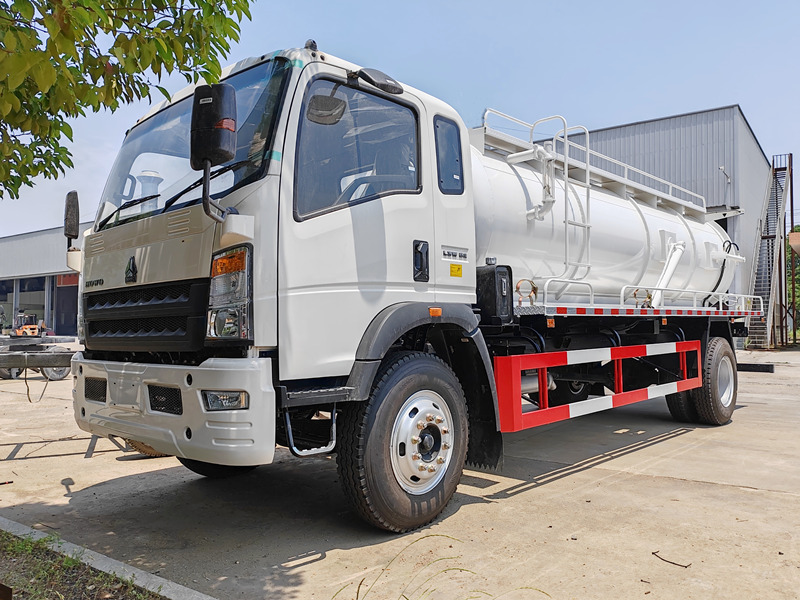

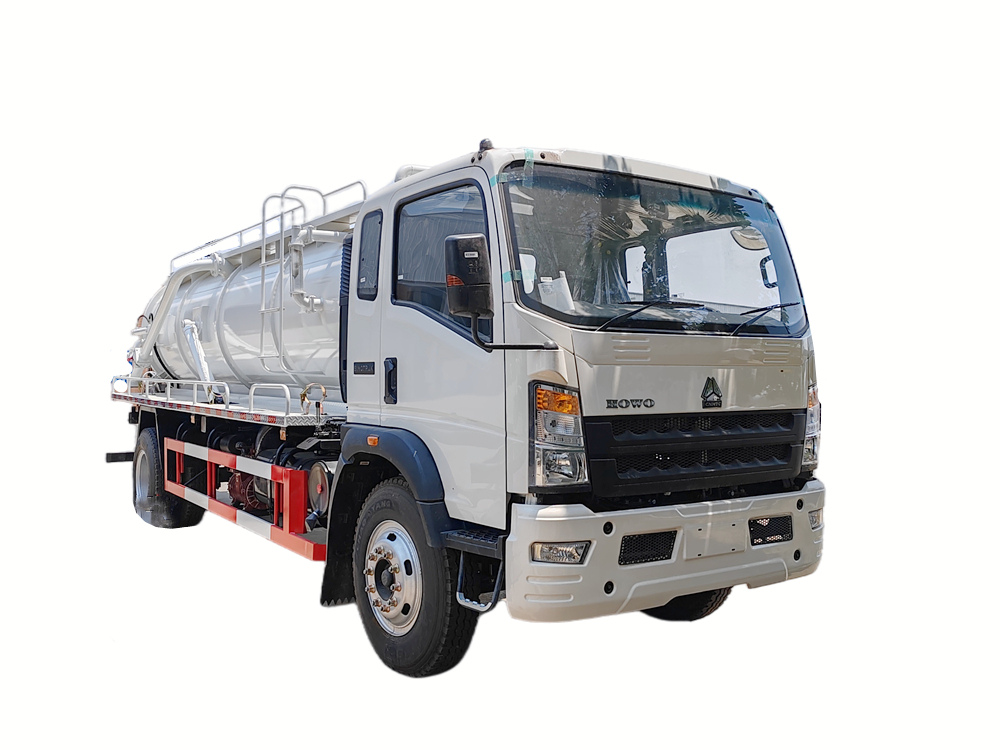

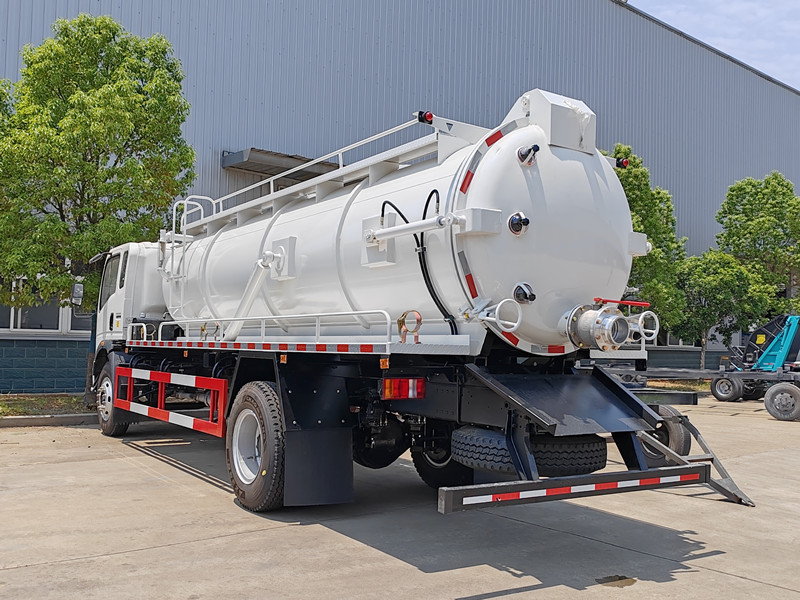

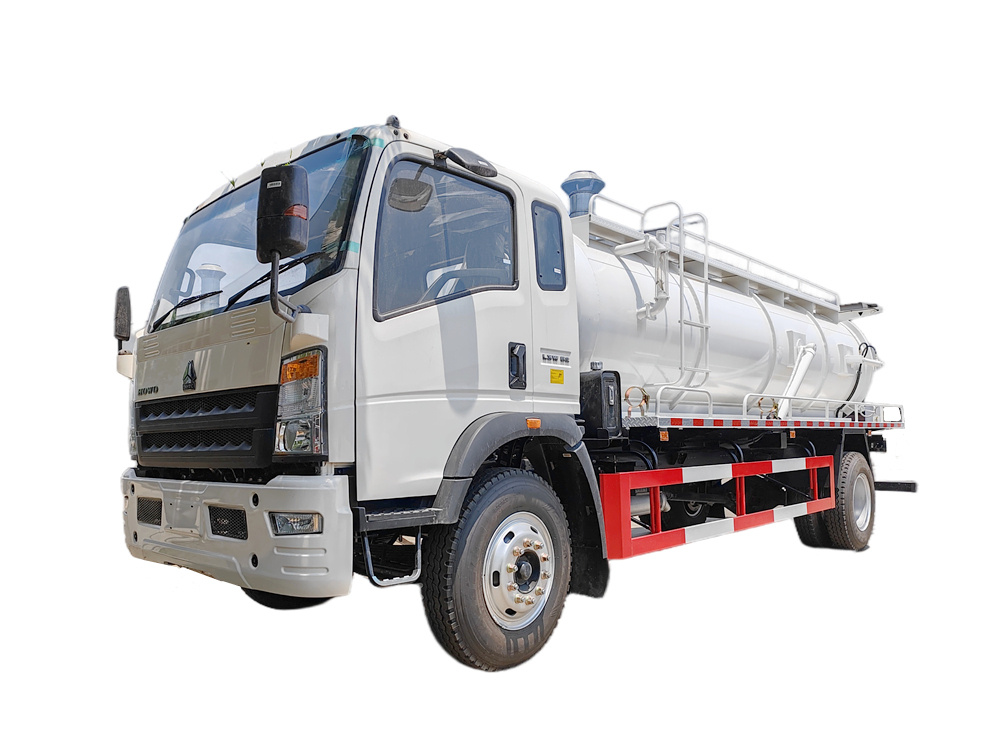

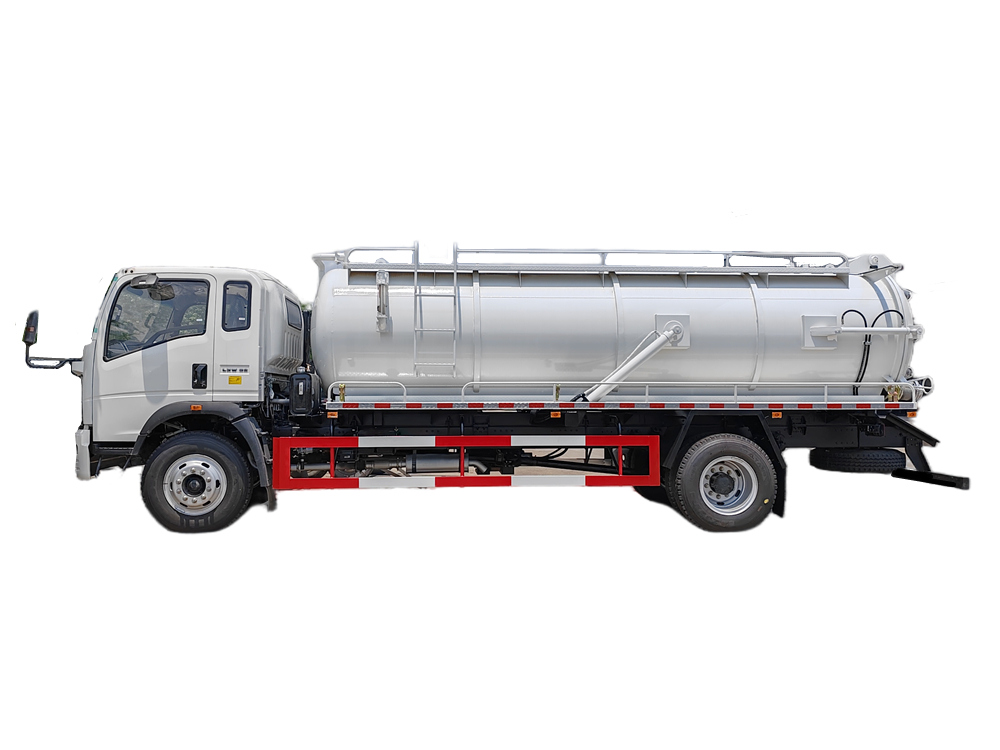

Camión cisterna Howo de 5 m³ para bombeo de aguas residuales
Camión de succión de aguas residuales HOWO de 5 metros cúbicos, adopta la cabina media HOWO Commander 2080, distancia entre ejes de 4200 mm, equipado conCummins Motor ISF3.8s3168 de 168 caballos de fuerza, caja de cambios WLY6G70, la carrocería superior es un tanque de succión de aguas residuales de 5 metros cúbicos, material de acero al carbono, equipado con bomba de vacío Jurop PN106D, tubería de aguas residuales, escalera, válvula de control de operación (control de elevación del tanque y la compuerta trasera), tanque de aceite hidráulico, válvula de descarga de la compuerta trasera, etc.
Capacidad de trabajo :
5cbmTipo cabina :
Howo light cabinSistema de transmisión :
4x2,RHDDistancia entre ejes (mm) :
4200Específico del motor :
168HP /Cummins ISF3.8s3168Caja de cambios :
WLY6G70,6-speed,manualEje delantero (kg) :
3200Eje trasero (kg) :
8000ElCamión cisterna con bomba de aguas residuales HOWO de 5 m³ Es un vehículo especializado de alta eficiencia diseñado para aplicaciones de saneamiento urbano, ingeniería municipal y limpieza industrial. Impulsado por un motor Cummins de 168 caballos de fuerza acoplado a una transmisión de 6 velocidades, ofrece un rendimiento robusto. La superestructura cuenta con un tanque anticorrosión de acero al carbono de 5 m³ equipado con una bomba de alto vacío Jurop italiana (capacidad de succión: 11 000 L/min), que permite la succión rápida de aguas residuales, lodos y pequeñas partículas sólidas. El tubo de inspección visual y el sistema de control hidráulico garantizan una operación segura y conveniente. Con funciones de elevación del tanque y descarga de la tapa trasera de apertura rápida, el vehículo ofrece bajos costos de mantenimiento y una vida útil prolongada. Es ampliamente aplicable en saneamiento municipal (limpieza de fosas sépticas, dragado de tuberías), tratamiento de aguas residuales industriales, operaciones de rescate de emergencia y otros campos.

Nuestra fábrica es un fabricante profesional en el área de camiones,
Garantizamos que todos nuestros productos son nuevos y de alta calidad.
»I.Definición e introducción del producto:
Fabricante:CS TRUCKS GROUP LIMITED
Características del producto
1. Gran potencia y adaptabilidad
• Equipado con un motor Cummins de 168 caballos de fuerza y una transmisión de 6 velocidades, ofrece un alto par motor a bajas velocidades, se adapta a condiciones de carretera complejas y cumple con las normas de emisiones China VI.
2. Diseño profesional, eficiente y duradero.
• Tanque de acero al carbono de 5 m³: Resistente a la corrosión y a la presión, apto para el transporte de aguas residuales y lodos.
• Bomba de vacío Jurop PN106D: Alta potencia de succión, rápida velocidad de bombeo y alta eficiencia operativa.
3. Funcionamiento práctico y características de seguridad.
• El sistema de control hidráulico (elevación del depósito, descarga por la compuerta trasera) garantiza un funcionamiento sencillo y preciso.
• El tubo de succión visual permite la monitorización en tiempo real del estado de succión para evitar obstrucciones o sobrecargas.
• Escalera hidráulica para facilitar el acceso y el mantenimiento.
» II.Parámetros del producto para la aspiradora de vacío HOWO de 5 m³camión:
| Información del producto | ||
| Producto | Camión de succión de aguas residuales | |
| Nombre de la marca | SINOTRUK-HOWO | |
| Dimensiones generales (L*An*Al) | 7540*2350*2680 mm | |
| Lugar de origen | Hubei, China | |
| Color | Cualquier color estará disponible | |
| Fabricar | Camiones CS | |
| Especificaciones del chasis | ||
| Distancia entre ejes | 4200 mm | |
| Peso bruto vehicular | 11,2 toneladas | |
| Carga por eje | 3200/8000 kg | |
| Velocidad máxima | 95 km/h | |
| Transmisión | WLY6G70, 6 velocidades, manual | |
| Neumático | 8.25R20, 6+ 1 repuesto | |
| Cabina | 2080 bien-Cabina de una fila y media con transmisión manual, con aire acondicionado y USB. | |
| Motor | ||
| Modelo | Cummins ISF3.8s3168 | |
| Caballo de fuerza | 168 CV/125 kW | |
| Tipo | Motor de 4 cilindros en línea, 4 tiempos, sobrealimentado, con intercooler y refrigerado por agua. | |
| Par máximo | 600 N·m | |
| Velocidad nominal | 2600 rpm | |
| Velocidad de par máximo | 1300-1700 rpm | |
| Desplazamiento | 3,76 L | |
| Emisión | Euro 3 | |
| depósito de combustible | Depósito de combustible diésel de aleación de aluminio de 120 litros | |
| Tasa de consumo de combustible del Mini a plena carga | 195 g/kW·h | |
| Especificaciones de la parte superior del cuerpo | ||
| Tanque | 5000 litrosacero al carbono de alta calidad de 5 mm | |
| Bomba de vacío | Modelo | Jurop PN106D |
| Presión máxima | 1,5 bar | |
| Velocidad máxima | 1300 rpm | |
| Flujo máximo | 11000 L/min | |
| Flujo de aire al 60% de vacío | 10000 L/min | |
| Vacío máximo | 92% | |
| Vacío continuo | 60% | |
| Potencia máxima en vacío. | 13,6 kW/18,4 CV | |
| Peso | 143 kg | |
| Cabezal de succión | ≥7m | |
| Bomba Moro, bomba disponible en España | ||
» Ⅲ.Producto Introducción detallada

Configuración básica del tren motriz y del chasis
1. Cabina y distancia entre ejes

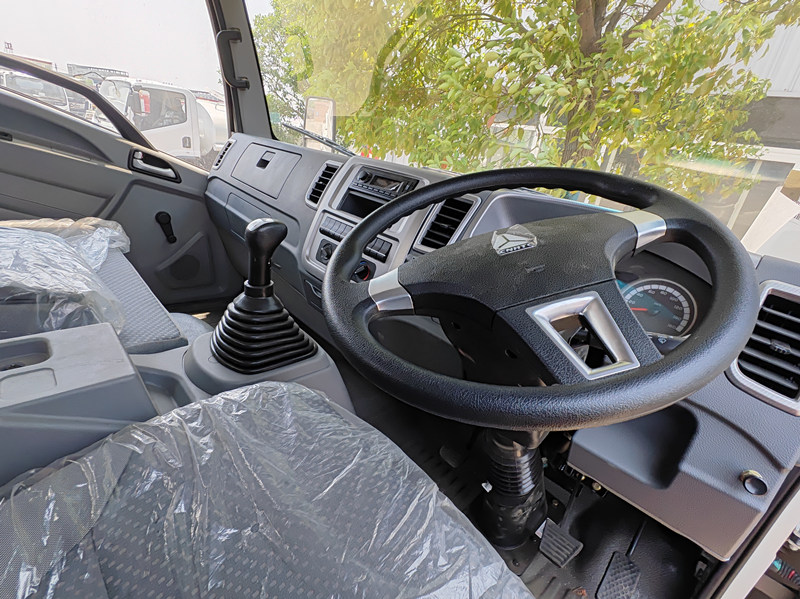

• La semicabina HOWO Commander 2080 ofrece amplitud y excelente visibilidad. Cuenta con un asiento ergonómico y un volante multifunción, que equilibran comodidad y maniobrabilidad.
• La distancia entre ejes de 4200 mm proporciona un soporte estable para la superestructura.
2. Tren motriz
• Motor: Equipado con un motor diésel Cummins ISF3.8s3168 de cuatro cilindros en línea con una cilindrada de 3,8 litros, una potencia máxima de 168 caballos de fuerza (125 kW) y un par máximo de 600 Nm, que cumple con las normas de emisiones China VI.
• Transmisión: Equipado con una transmisión manual de seis velocidades WLY6G70, ofrece cambios suaves y una alta eficiencia de transmisión, adaptándose a diversas condiciones de funcionamiento.

Configuración profesional de la parte superior del cuerpo
1. Tanque de succión de aguas residuales
• Material y capacidad: El tanque está fabricado en acero al carbono Q235B mediante un proceso de estampado de una sola pieza, con una capacidad de 5 metros cúbicos. La superficie recibe un tratamiento anticorrosión mediante chorro de arena para una resistencia superior a la corrosión.

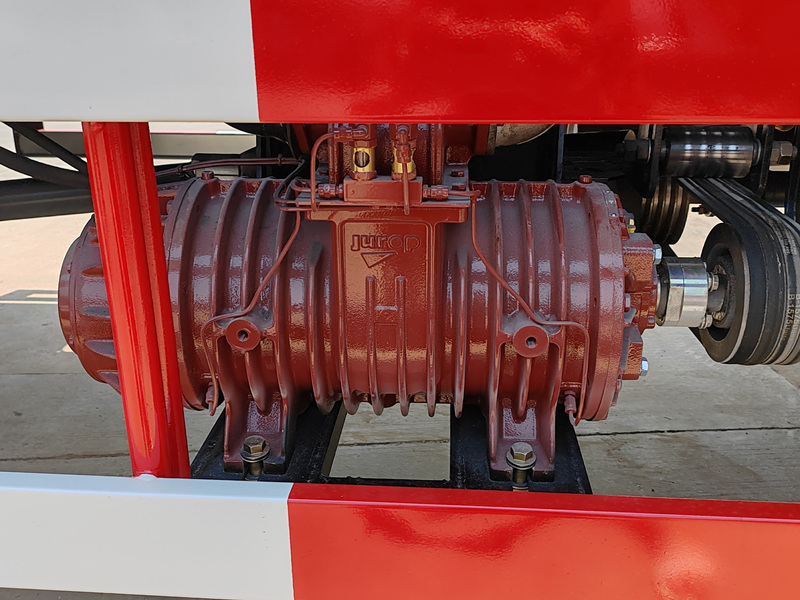

• Sistema de vacío: Equipada con una bomba de vacío de anillo líquido Jurop PN106D italiana, cuenta con una velocidad de bombeo de hasta 11.000 L/min y un vacío máximo de -0,092 MPa. Puede extraer rápidamente aguas residuales, lodos y partículas sólidas (diámetro ≤ 50 mm), mejorando la eficiencia operativa en un 15% en comparación con productos similares.

2. Componentes funcionales

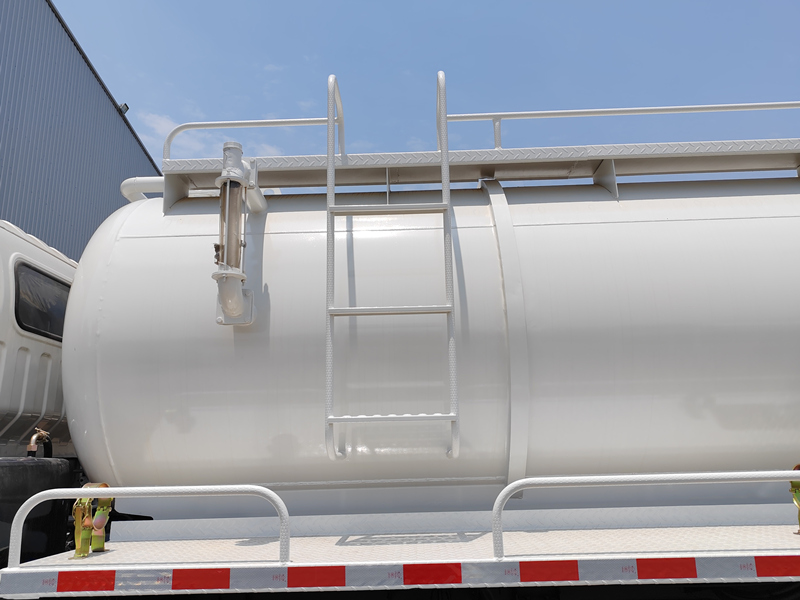

• Inspector de aguas residuales: Las ventanas de inspección situadas a ambos lados del tanque de aguas residuales permiten visualizar en tiempo real el nivel de líquido, evitando así riesgos de sobrecarga.

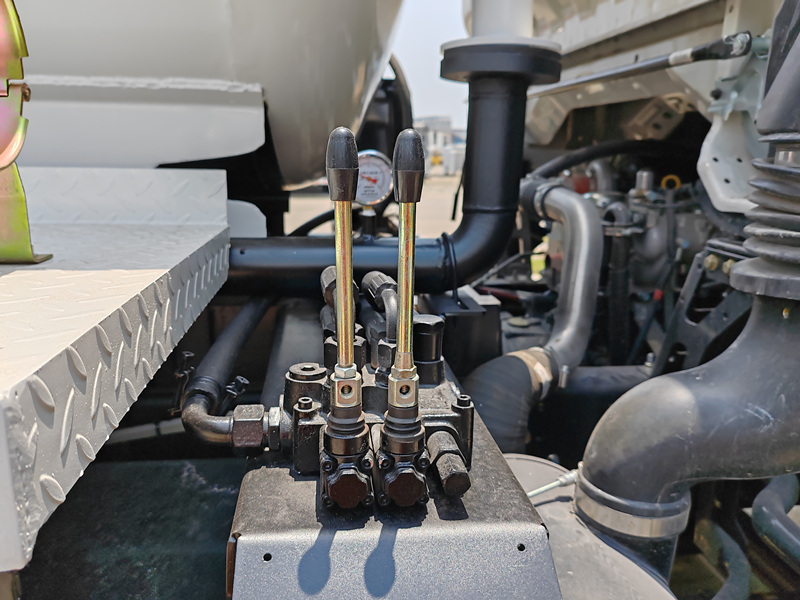

• Sistema de control de operaciones: Un bloque de válvulas de control hidráulico integrado permite el funcionamiento con un solo toque para acciones como la elevación del depósito y la apertura/cierre de la tapa trasera.

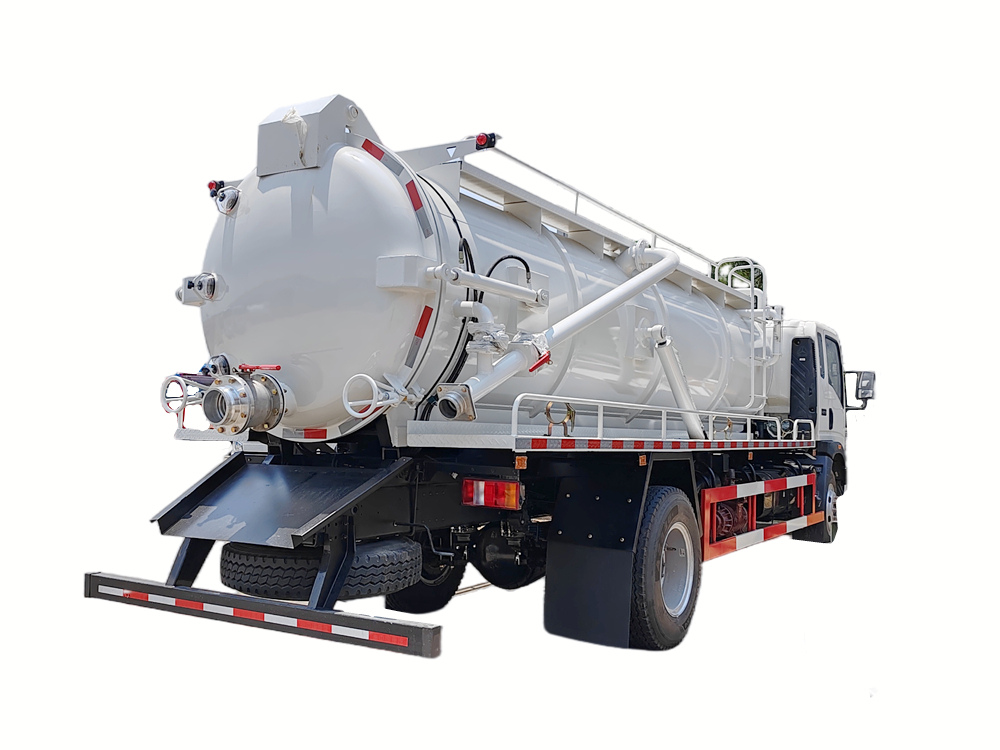

• Sistema de descarga: En la parte trasera se instala una válvula de descarga de apertura rápida DN200, que permite el vaciado tanto por gravedad como por vacío para una descarga completa y sin residuos. Dispositivos auxiliares: Escalera estándar y luces de advertencia; su diseño detallado facilita su uso.

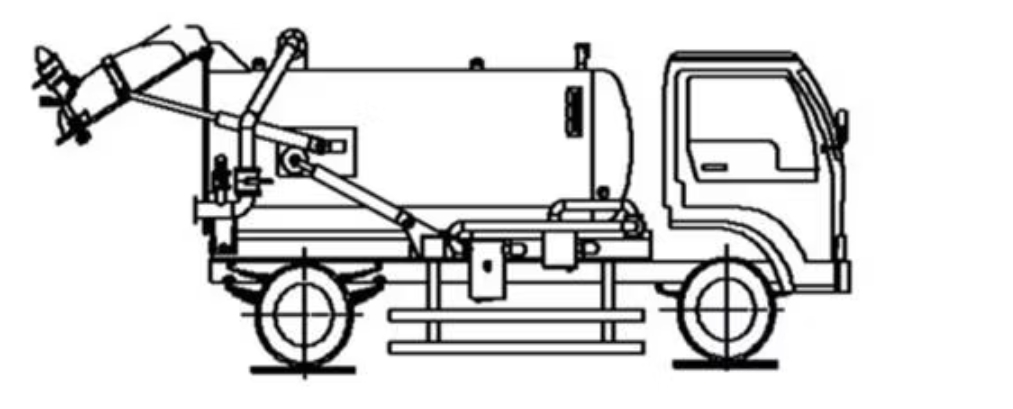

Dibujo de un camión de succión de aguas residuales:

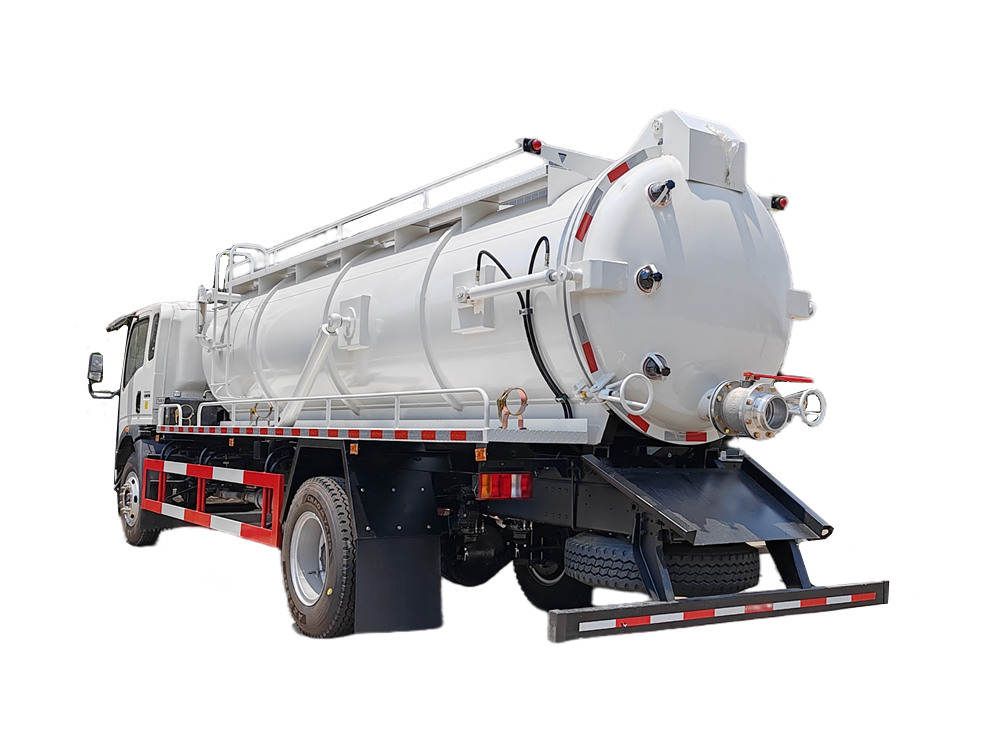

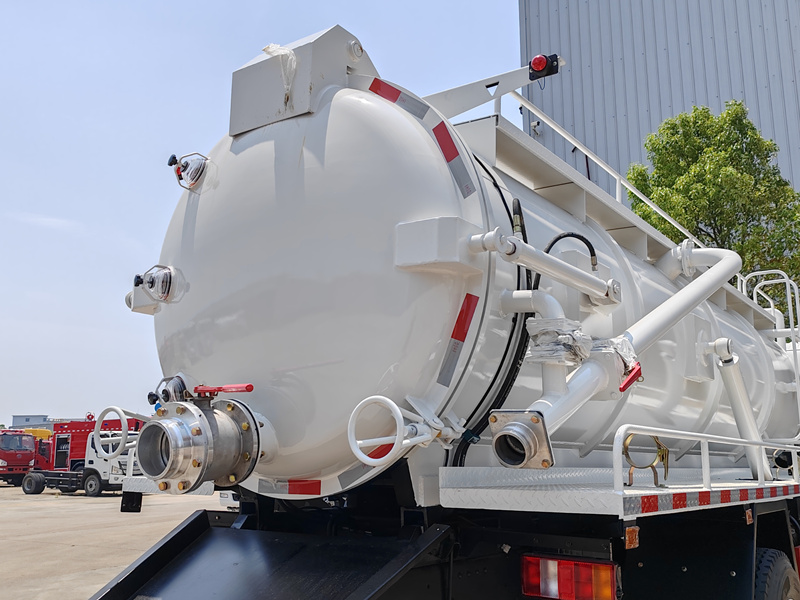

Abra la puerta trasera:

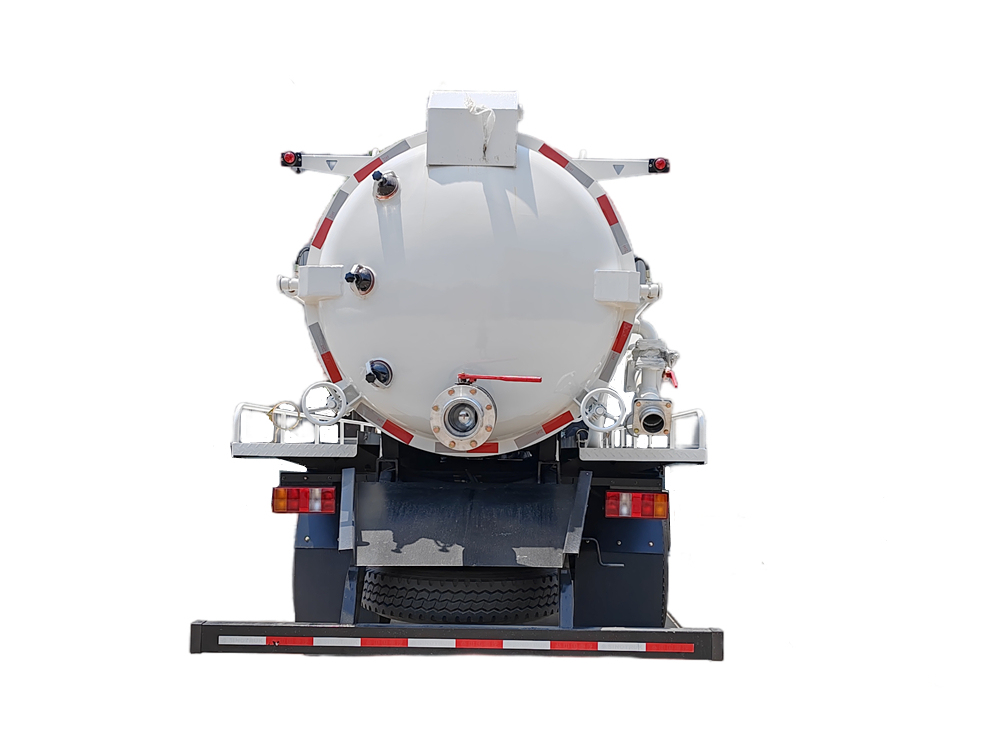

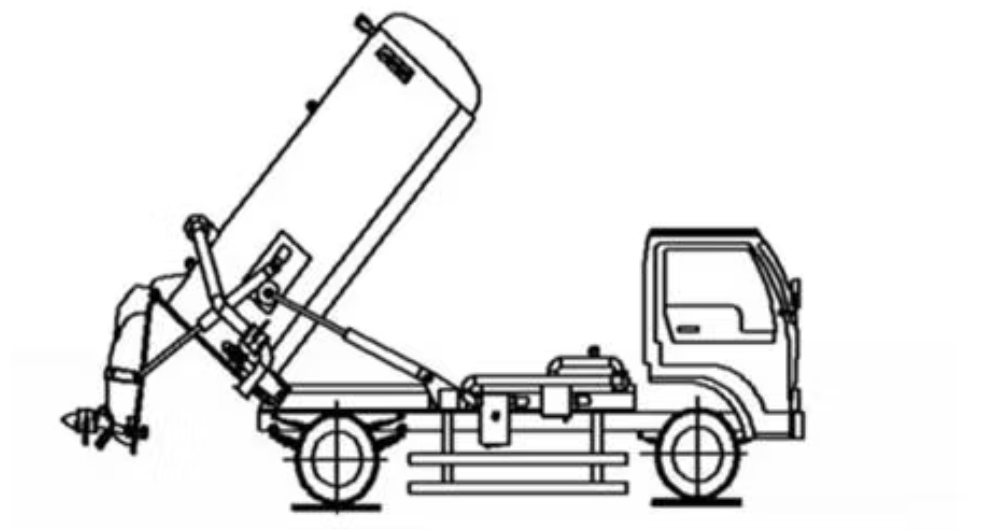

Udescarga de aguas residuales:

»IV. Principio de funcionamiento
1. Principio de succión al vacío
• El motor acciona la bomba de vacío Jurop a alta velocidad, creando una presión negativa (ambiente de vacío) dentro del tanque.
• Las aguas residuales/lodos externos se introducen en el tanque a través de una tubería de succión. El nivel del líquido se controla en tiempo real para evitar sobrecargas.
2. Descarga y limpieza
• Una vez finalizada la operación, las aguas residuales se drenan a través de la válvula de apertura rápida del portón trasero mediante gravedad o con ayuda de vacío.
• La función de elevación del tanque permite el vaciado completo de los residuos.
3. Coordinación del sistema hidráulico
• El depósito de aceite hidráulico suministra energía a las válvulas de control, lo que permite realizar acciones como elevar y descender el depósito y sellar la tapa trasera, garantizando un proceso operativo sin interrupciones.
»V.Escenarios de aplicación
1. Saneamiento Municipal
◇ Limpieza de fosas sépticas urbanas, pozos de aguas residuales y alcantarillas para solucionar la congestión de aguas residuales.
◇ Mantenimiento regular de las alcantarillas y tuberías de drenaje de las carreteras para prevenir inundaciones.
2. Industria y construcción
◇ Bombeo de aguas residuales de tanques de sedimentación de fábricas y piscinas de aguas residuales industriales, adecuado para industrias como la química y la alimentaria.
◇ Eliminar el agua y el lodo acumulados en los pozos de cimentación de la obra para garantizar un entorno de construcción seguro.
3. Rescate de emergencia
◇ Bombeo de aguas residuales y eliminación de lodos después de inundaciones.
4. Protección del medio ambiente rural
◇ Recogida de estiércol agrícola y tratamiento de aguas residuales rurales.
